FPGA Device
5SGXEA7N2F45C2N
- 622K Logic Elements (LEs)
- 57.16 Mbits 記憶體
- 256 Variable-precision DSP Blocks
- 512 18x18-bit Multipliers Blocks
- 28 Fractional PLLs and 4DLLs
- FPGA 亦有其他規格可供選擇,詳細資訊歡迎洽詢Terasic 銷售團隊。
FPGA 配置
- 板載 USB Blaster II 或 JTAG 插口對 FPGA 程式設計
- 通過 MAX II CPLD 和 Flash 配置快速被動平行 (FPPx16) 模式
記憶體
- 128MB Flash with a 16-bit Data Bus
- 2MB SSRAM (1M x 16)
DDR3 SO-DIMM 插槽
- 可支援多達 8GB
- 最大時鐘頻率可到 933 MHz
板載時鐘
- 50 MHz 晶振
- CDCM6208 可程式設計時鐘發生器
- LMK04906B 可程式設計時鐘發生器
SMA 介面
- 一對可用來作差分時鐘輸入與輸出的 SMA 介面
Buttons, Switches and LEDs
- 4 個使用者控制 LEDs
- 4 個按鈕
- 4 個撥碼開關
PCI Express Gen 3x4 介面
- 支持 PCI Express Gene x4 (8.0Gbps/lanes)
- 高速傳輸通道速率可達 8 Gbps
- 支持 Downstream Mode
2個 SATA 介面
- 符合 SATA3.0 傳輸率 6Gbps
4個 FPGA Mezzanine Card (FMC) 介面
- 2個 HPC (high-pin count) FMC 介面可提供 172 x2 單端 I/O, 2 個 LPC (low-pin count) FMC 介面可提供 76 x2 單端 I/O
- HPC FMC 以及 LPC FMC 介面分別能提供10以及1根 Transceiver 通道
- 相容於FMC VITA 57.1 規範
- 可調整 VADJ 電壓 : 1.2V/1.5V/1.8V/2.5V/3.0V.
- 無法支持雙向LVDS功能, 由於Stratix V只支持單向LVDS.
一個 40-pin 擴充介面
- 36 FPGA I/O 管腳; 4 個電源以及接地線
- I/O 電壓准位元: 3.3V
電源
- DC 12V 輸入

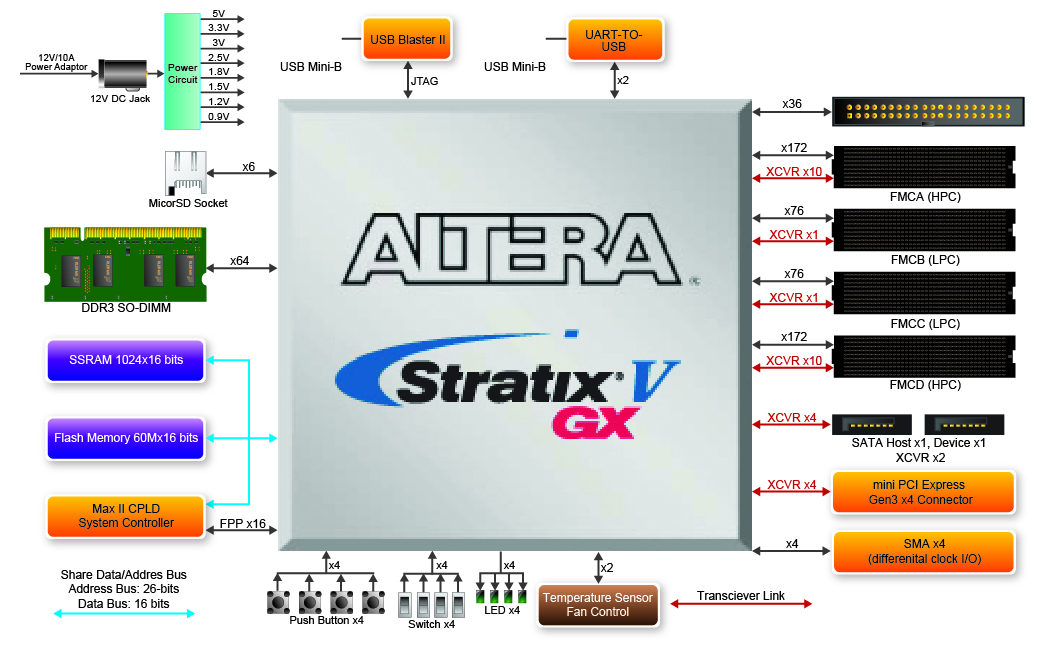

功能區塊圖
FMC 擴充介面連接範例

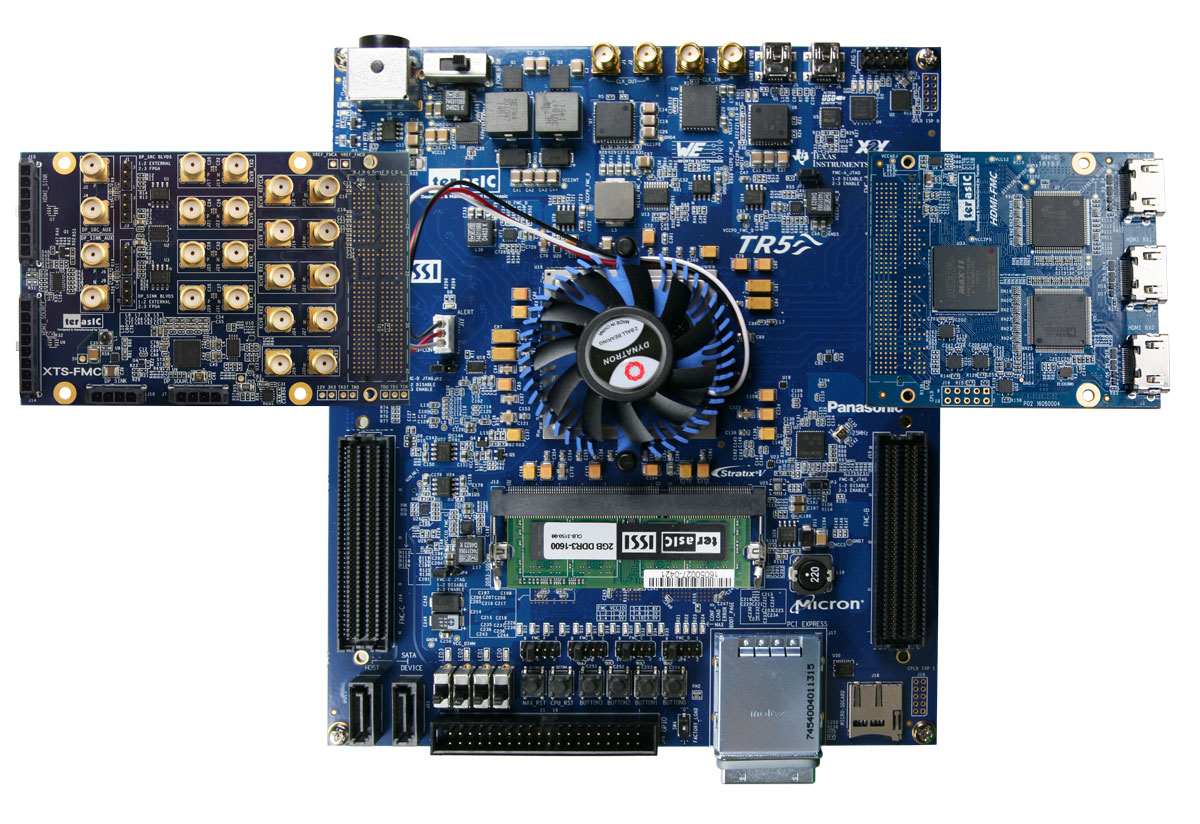

連接 FMC 子卡: XTS-FMC 和 HDMI-FMC

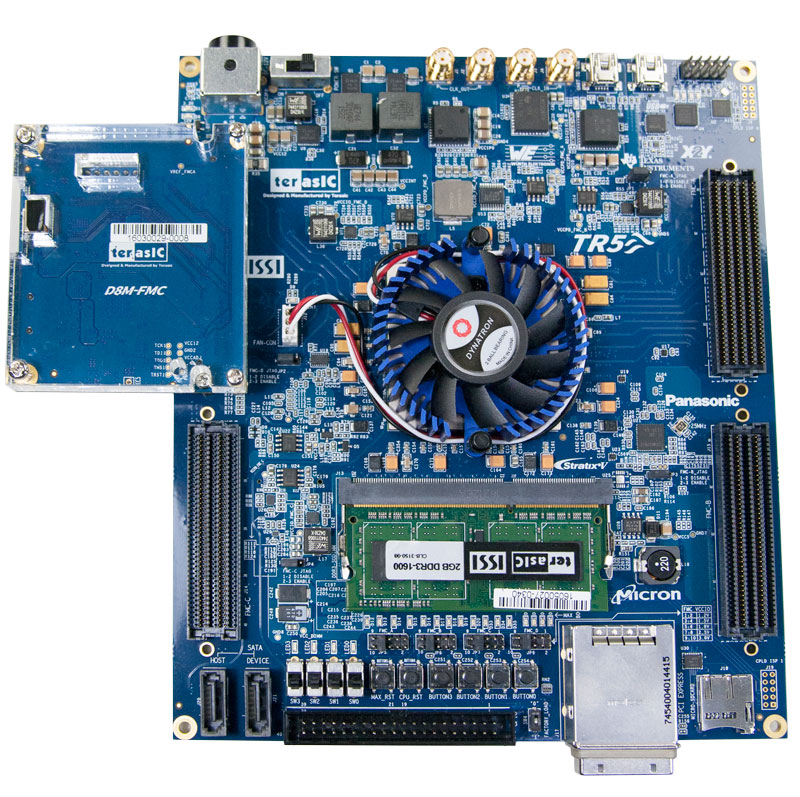

連接 D8M-FMC FMC 子卡

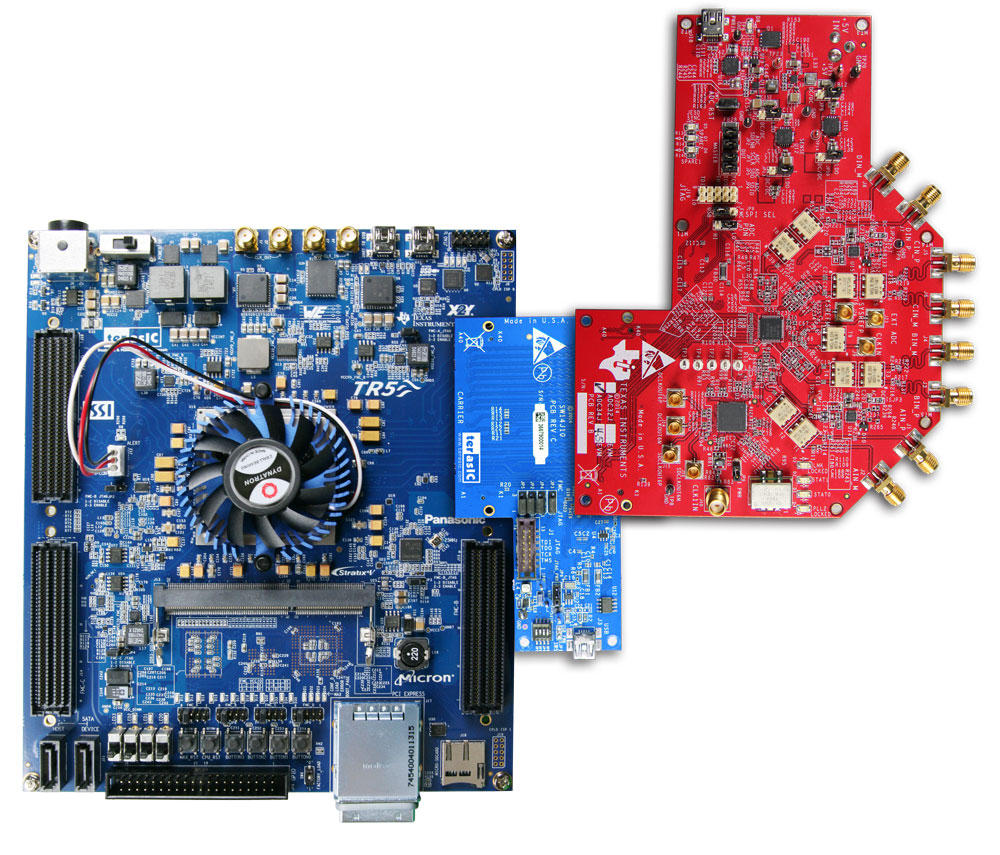

連接 TI JESD 板透過 Terasic JESD-FMC 轉接卡

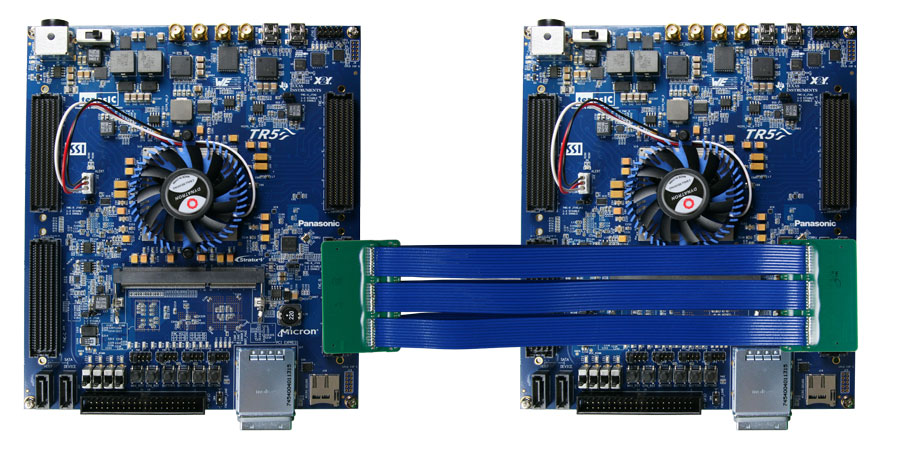

板跟板連接透過 FMC 連接線
透過 PCI Express 連介面擴充

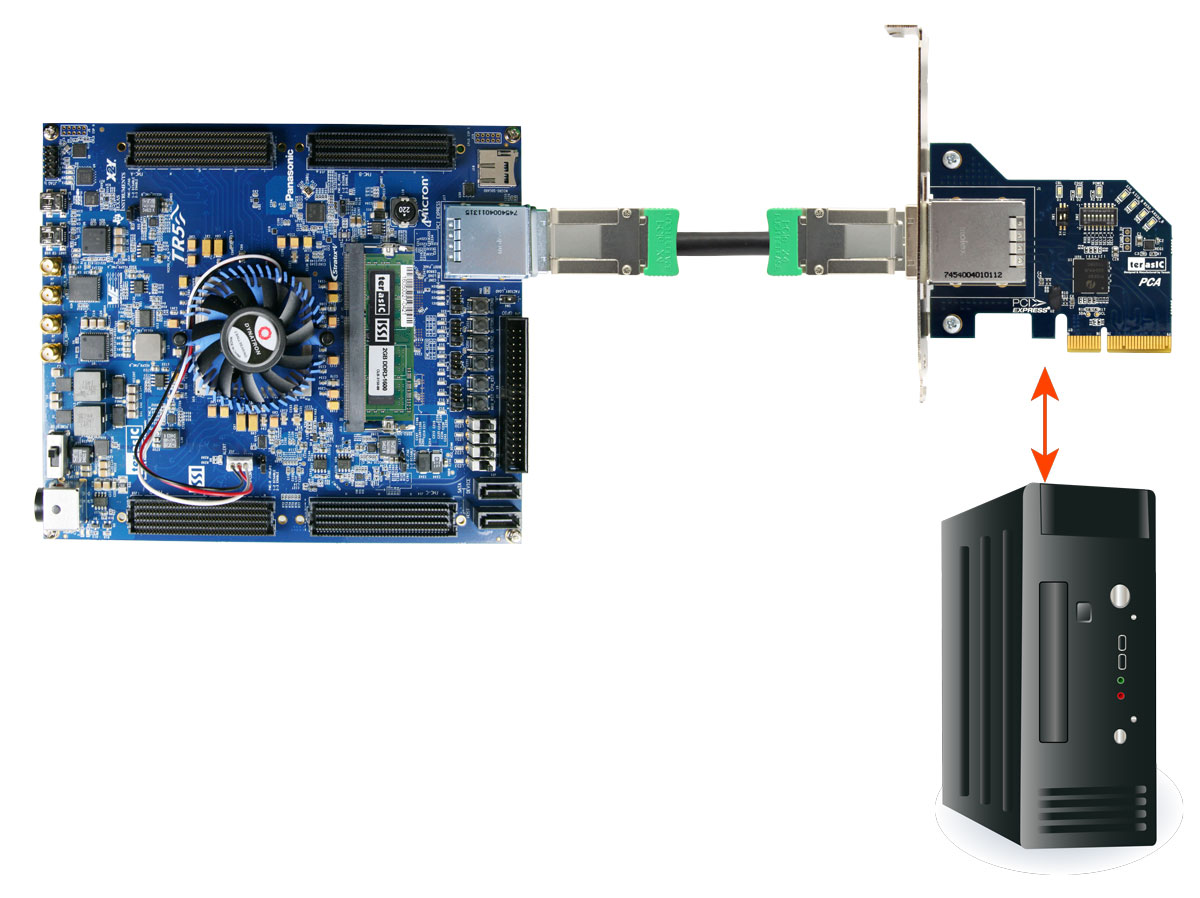

透過 PCI 連接線 與 Terasic PCA 轉接卡來與 PC 連接

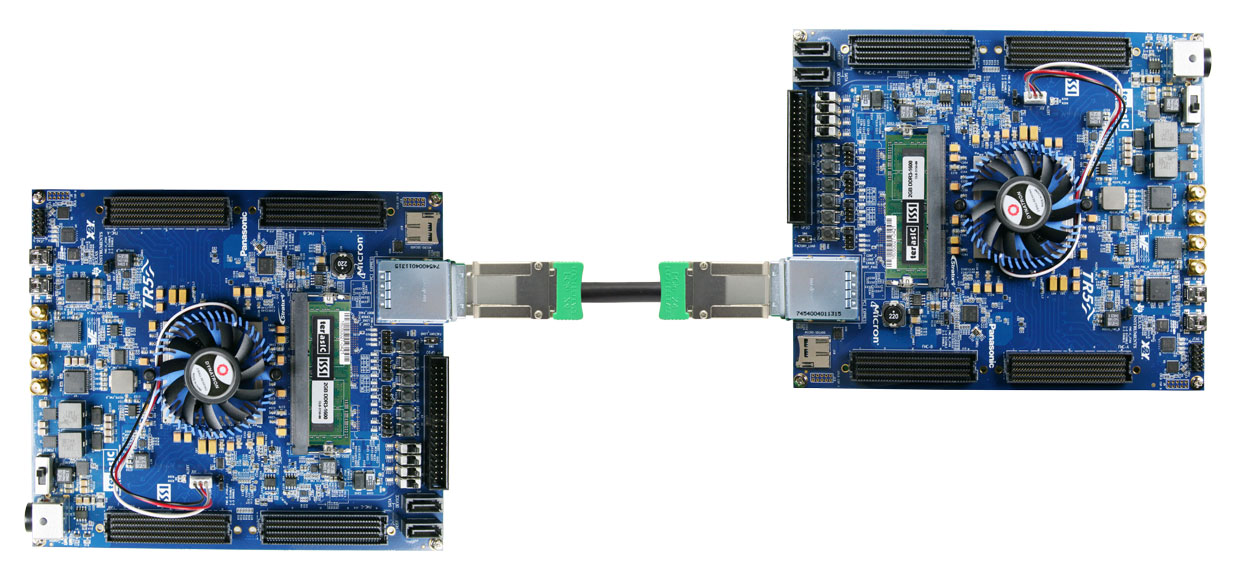

板跟板連接透過 PCIe 連接線
透過 SATA介面擴充

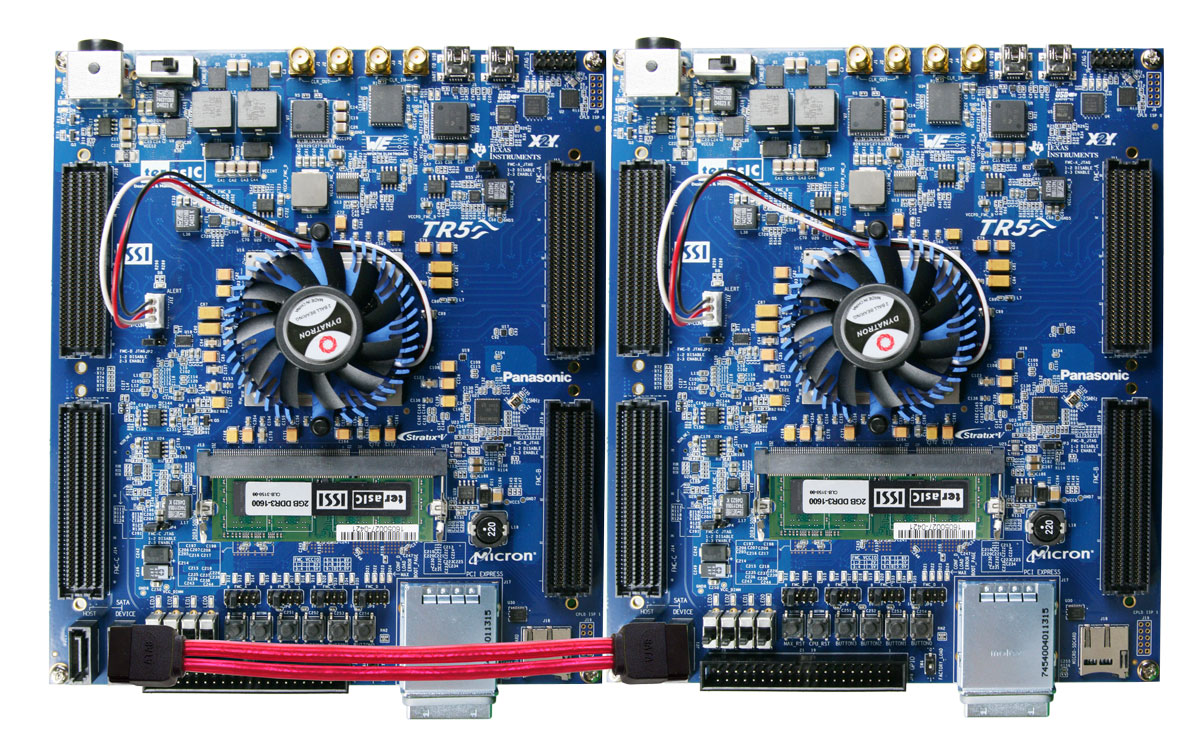

板跟板連接透過 SATA 連接線
透過 GPIO介面擴充

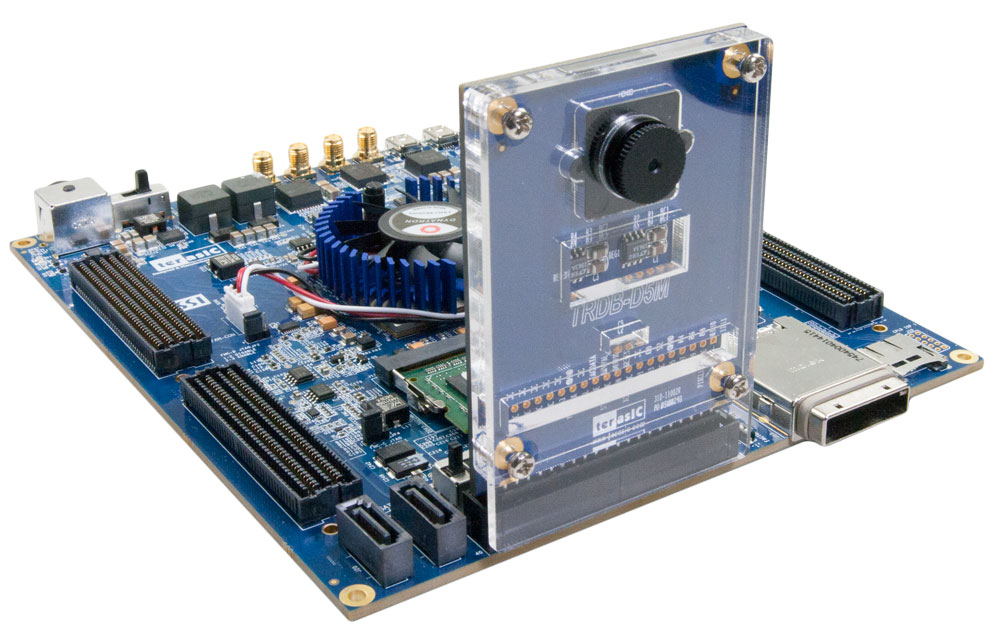

連接 D5M 子卡
連接

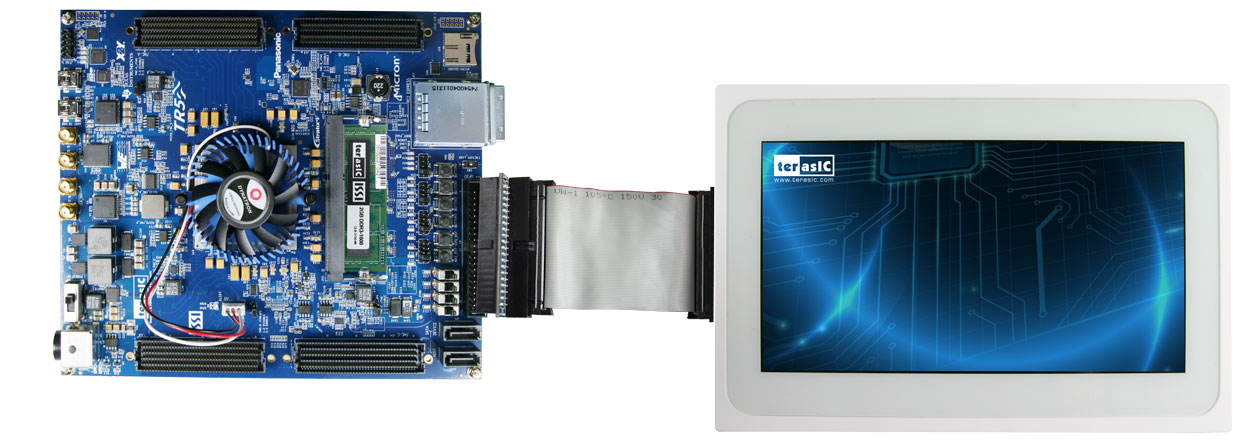

MTL2
子卡

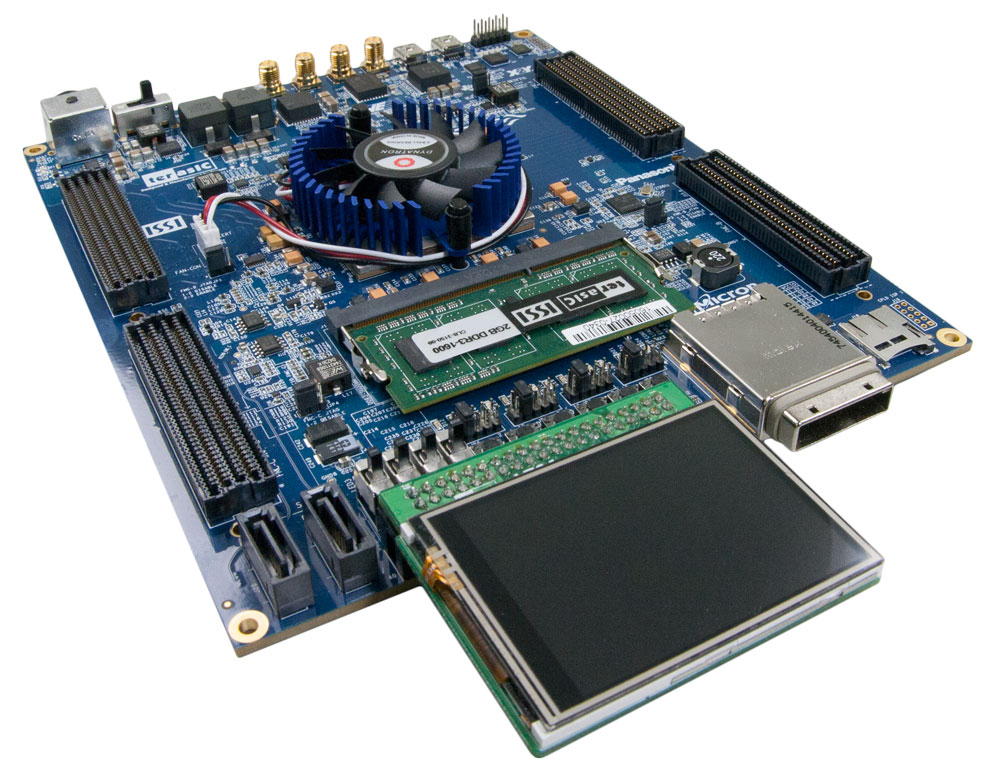

連接 LT24 子卡
