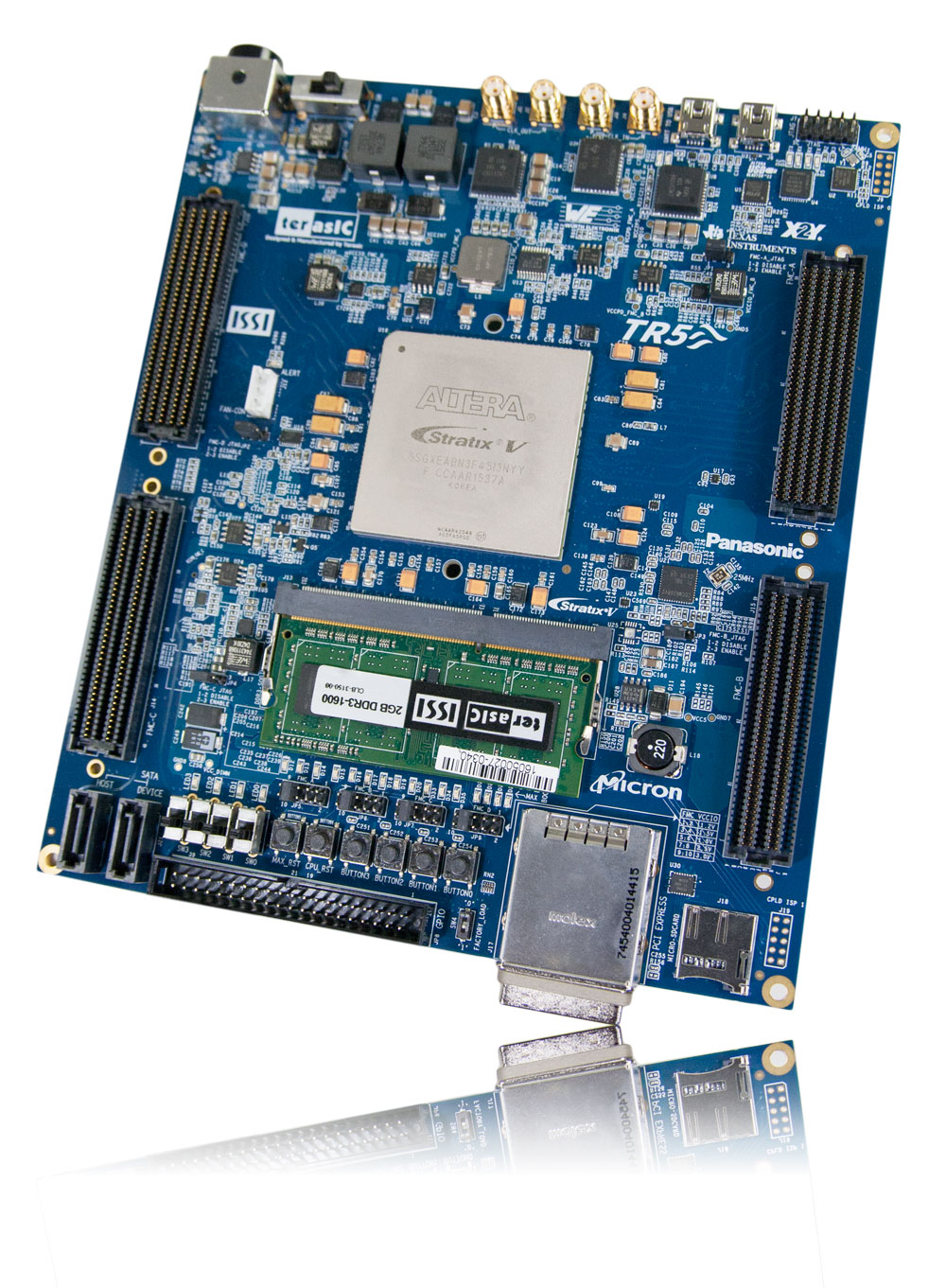

Terasic TR5 FPGA Development Kit

TR5 開發板採用 Altera Stratix V GX FPGA，能提供最多達 622K LE 容量，並進行高速運算及傳輸。

TR5 開發板還提供了四個 FPGA Mezzanine Card (FMC) 以及一個 2x20 GPIO 接頭。這些連接器總共能提供多達 500 根使用者自訂義的 FPGA I/O 並作擴展口來連接外設。搭配 DDR3 SODIMM 和 SSRAM 能為大量資料資料處理提供高速與大量的頻寬。除此之外 TR5 上還有 PCIe 與 SATA 介面可供作高速資料傳輸應用。

Four FMC connectors

2x20 GPIO connector

DDR3 memory

SSRAM

PCIe

SATA

TR5 開發板最多的應用在於 ASIC prototyping 驗證。板上的 FMC 接頭為標準介面。使用者可以透過此接頭連接各種不同介面的子卡來擴展自己的系統。若有需要多片 FPGA 主機板組成更龐大系統的客戶亦可使用 FMC 或 PCIe  連接線來進行多片 TR5 板的傳輸來達成目標。

TR5 開發套件包含了許多不同外設的範例，如 DDR3，SD Card，USB-to-UART，SATA，PCIe，及 FMC 介面。這些範例能讓使用者快速的上手使用還可用來快速驗證開發板介面功能。除此之外，還提供了「System Builder」軟體工具。讓使用者能快速的依照自身的外設需求產生 Qaurtus 頂層專案，包含了 PLL 控制 IP，不同的 Terasic FMC 子卡介面等等。幫助使用者能更快並無誤的開始您的專案。
