DE10-Nano Kit

DE10-Nano Kit

DE10-Nano 开发板拥有众多功能,能够让用户实现广泛的电路设计比如从简单的电路到各种各样的多媒体工程。

开发板硬件介绍如下:

FPGA 器件

  • FPGA 器件为 Intel Cyclone® V SE 5CSEBA6U23I7  (110K LEs)
  • 序列配置器件 – EPCS64 (revision B2 or later)
  • 内建USB-Blaster II 电路，JTAG 模式
  • HDMI输出,兼容于 DVI v1.0 及 HDCP v1.4
  • 2 个按钮
  • 4 个拨码开关
  • 8 个绿色使用者 LED 灯
  • 来自时钟产生器的三个50MHz 时钟源
  • 两个40-pin 的扩展槽
  • 一个 Arduino 扩展槽 （兼容Uno R3），可联机 Arduino 背板。
  • 一个10-pin 的模拟输入扩展槽（跟 Arduino 的模拟输入埠是复用关系）。
  • A/D 转换器， FPGA 端 4-pin SPI 接口

* If the specification of memory device in Quick Start Guide and official website is discordant, refer to DE10-Nano website as the sole stardard.

硬核處理系統（HPS）

  • 800MHz ARM Cortex-A9 双核处理器
  • 1GB DDR3 SDRAM （32位数据总线）
  • 支持 1G 以太网 PHY 的 RJ45 接口
  • USB OTG 埠，采用USB Micro-AB 型联机器
  • 微型 SD 卡槽
  • 加速计（G-Sensor, I2C界面+中断 )
  • 一个串行埠转 USB口，采用 USB Mini-B 型接口
  • 一个热启动按钮和一个启动按钮
  • 一个用户按钮和一个用户LED灯
  • LTC 2x7 扩展槽

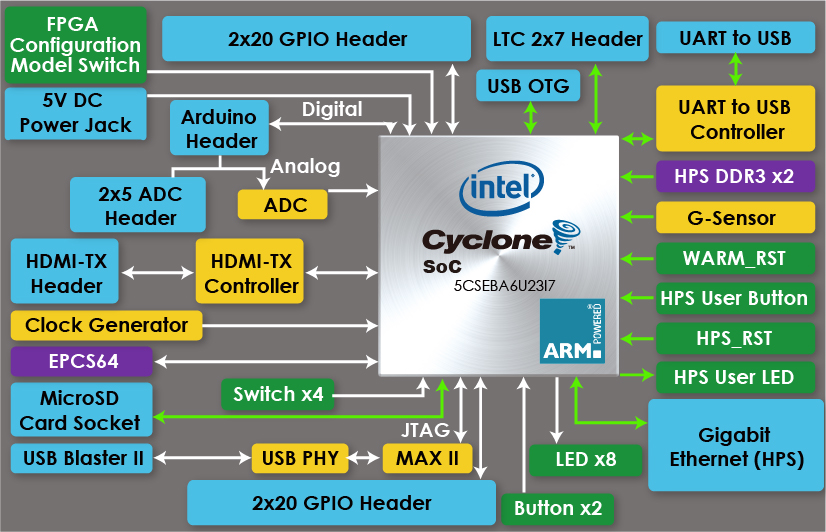

DE10-Nano 开发板功能区块图



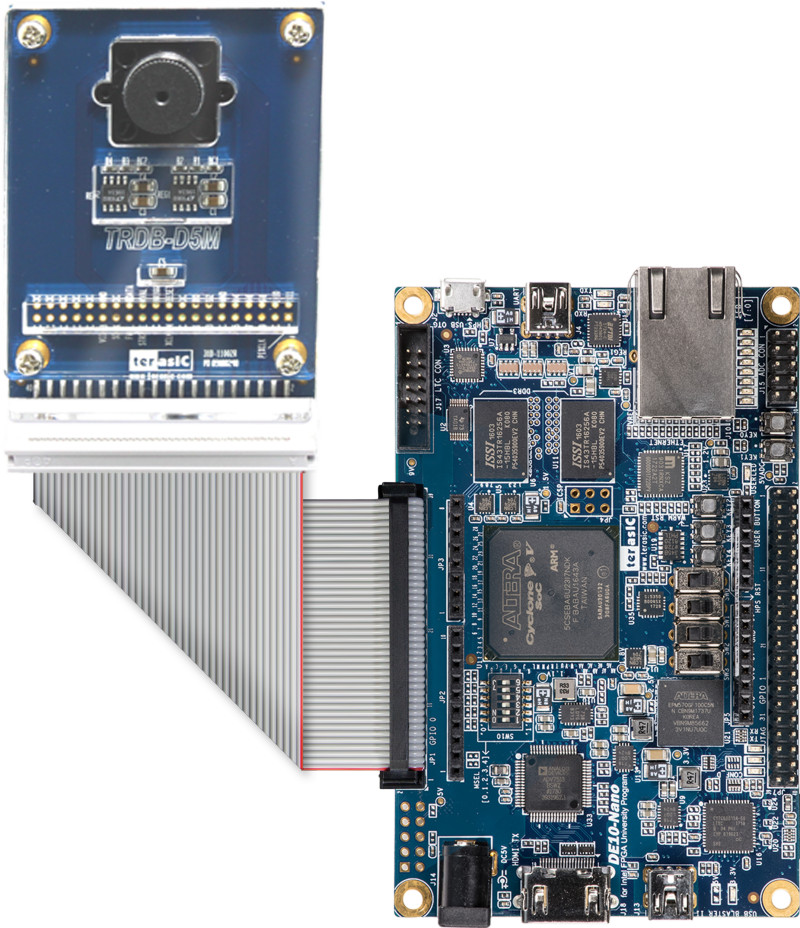

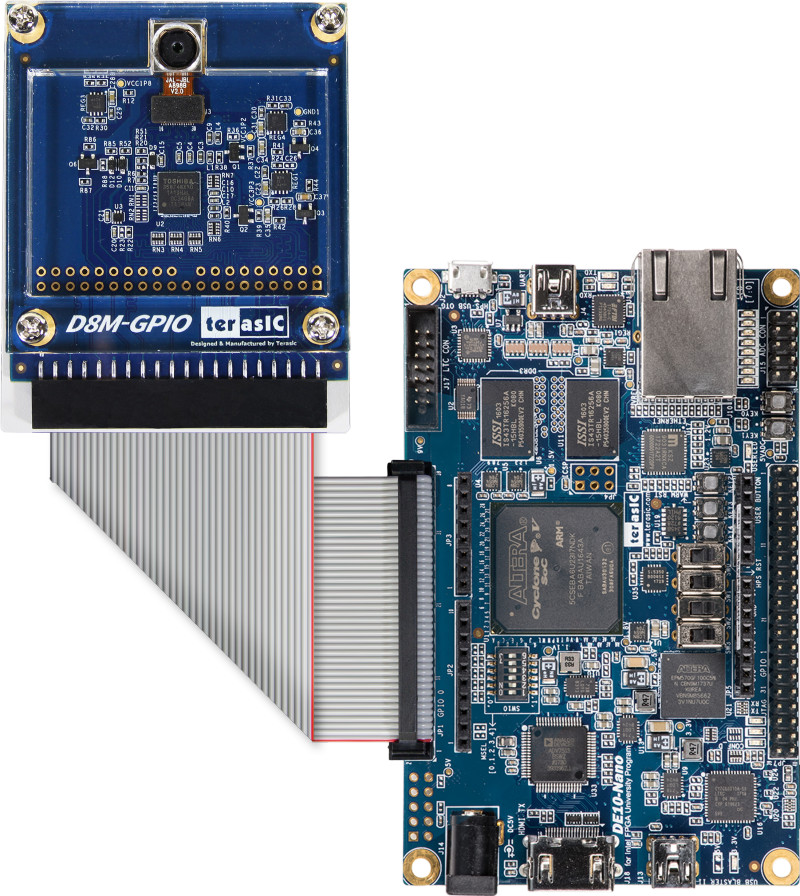

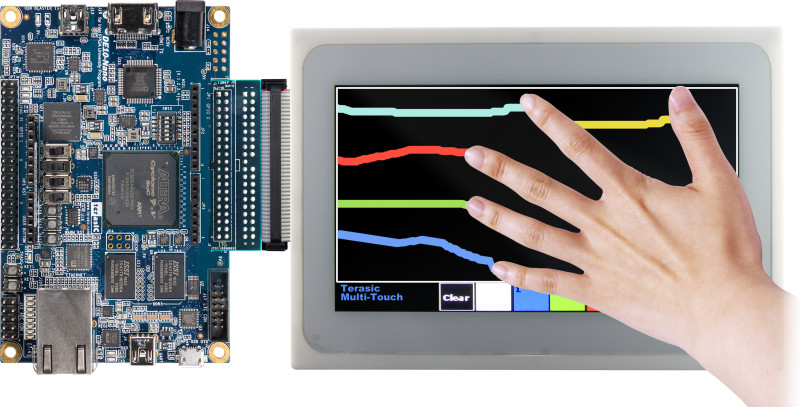

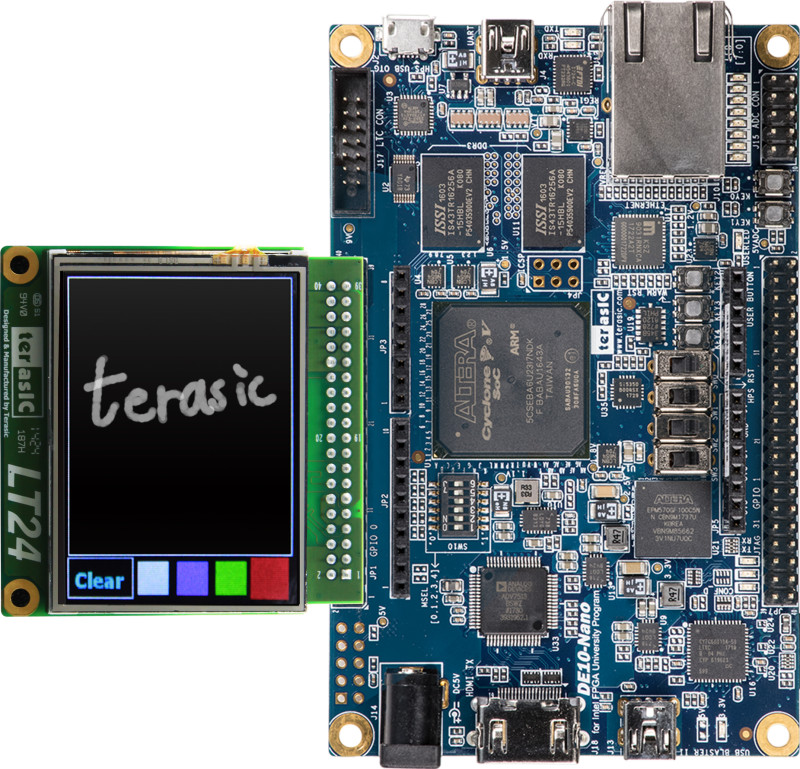

Connectivity

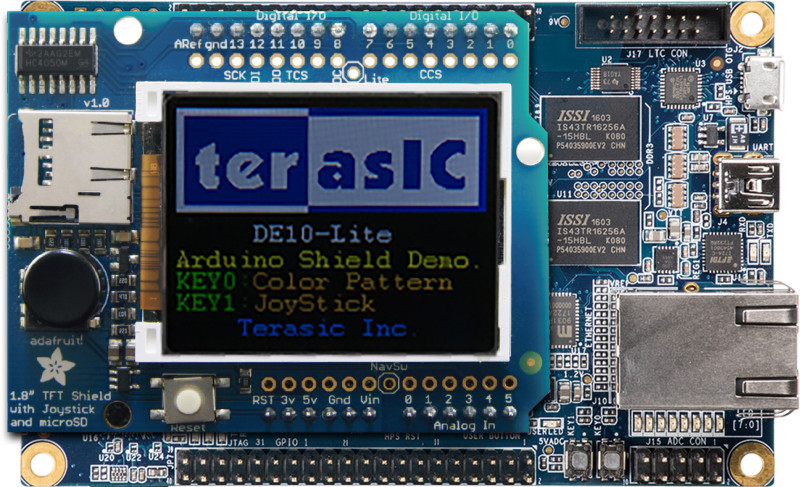

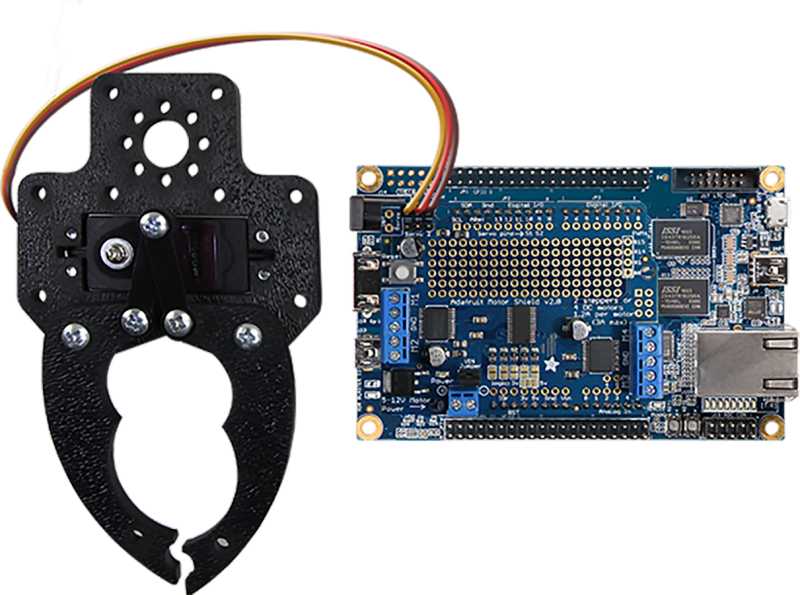

  • Connect Arduino

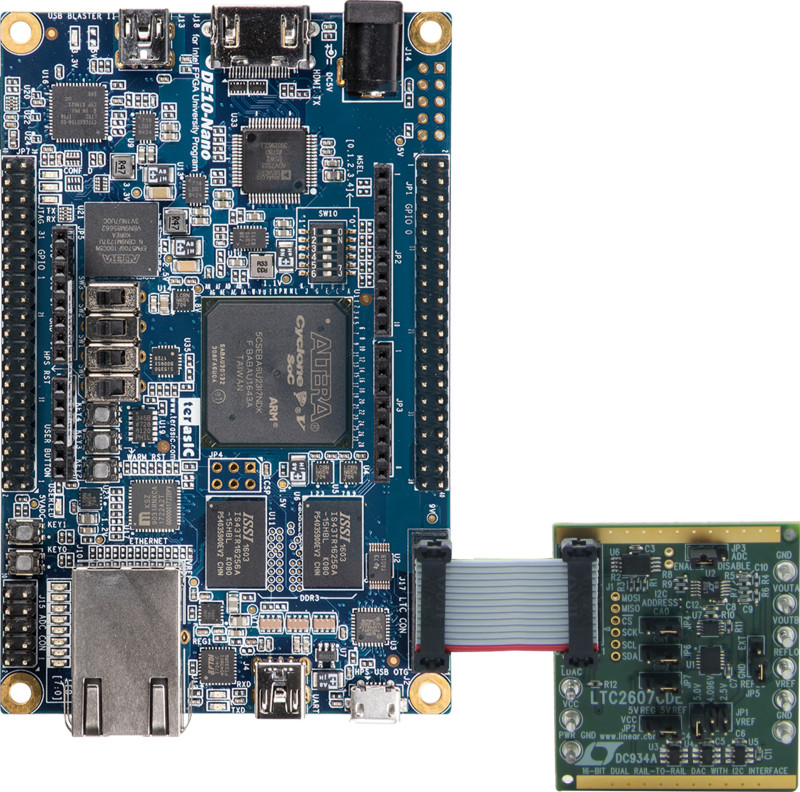

  • Connect LTC2607 (AD/DA Daugher Card)
