FPGA

• Intel Stratix 10 SoC FPGA 1SX280HU2F50E1VG

FPGA 配置

• 板载 USB Blaster II，用于 FPGA 配置和调试
• 通过 QSPI Flash 配置的 AS 模式

时钟和用户接口

• 4 个 50MHz 单端时钟源
• 1 个100MHz 单端时钟源
• 时钟产生器 Si5341
• 2 个 LED，2 个按键，2 个 DIP 开关，1 个 CPU 复位按键
• 电源开关
• FMC Adjustable Voltage 1.8V/1.5V/1.2V
• FMC+ Adjustable Voltage 1.8V/1.5V/1.2V

存储器

• 1024 Mbit QSPI Flash（EPCQL1024 协议）
• 64GB DDR4 x72 2133 MT/s，支持 ECC
  • 2 个独立 DDR4 Bank
  • FPGA 和 HPS 共享 1 个 Bank

通信和扩展

• FMC (Vita57.1) 连接头，含 10 个收发器
• FMC+ (Vita57.4) 连接头，含 24 个收发器



HPS

• MicroSD 卡槽
• RJ45 接口以太网
• Micro USB 接口 USB OTG
• Mini USB 接口 UART 转 USB
• RTC
• 1 个 LED，1 个按键，1 个冷复位按键
• 1x6 GPIO 连接头



Dashboard 系统

• 输入电源监测
• FPGA 和开发板温度监测
• 风扇控制和监测
• 自动风扇转速
• 自动关机



电源

• 2x4 PCIe 连接头提供的12V 电源
• Samtec 连接头提供的 12V 电源（预留用于载板）



功能框图

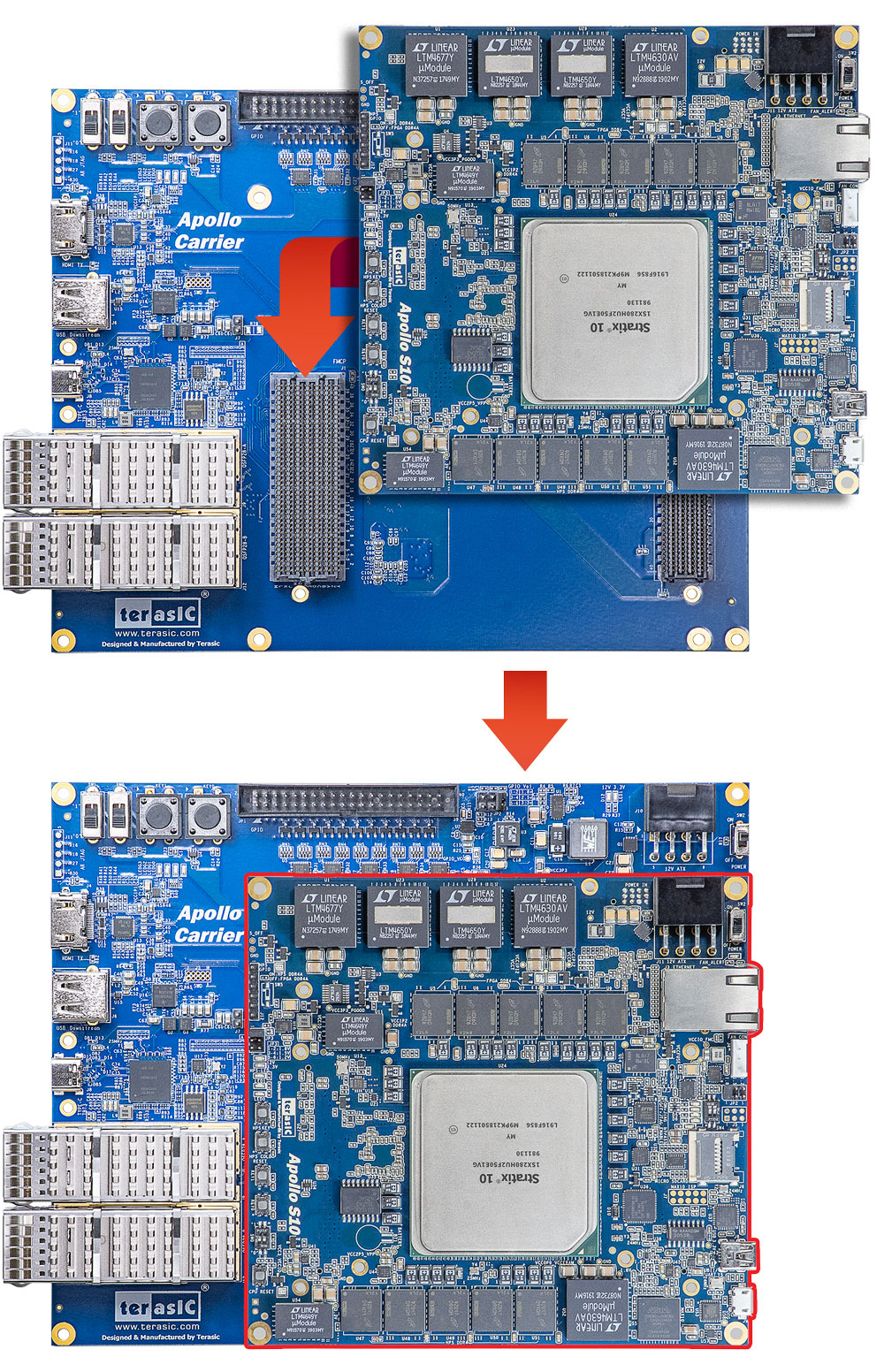

Apollo 开发套件

• 套件组成
  • Apollo S10 模块（已安装散热器）
  • Apollo 载板

• Apollo 载板包含以下特性：
  • 通过 Thunderbolt3（Type-C 接口）实现的 PCIe Gen3 x4
  • 通过 Thunderbolt3（Type-A 接口）实现的 USB 下行端口
  • 2 个 QSFP 连接器（40G 以太网）
  • 时钟产生器，提供参考时钟用于收发器 IP
  • 4 个 LED，2 个按键，2 个开关
  • 2x20 GPIO 扩展接头，可调 I/O 标准 3.3V/2.5V/1.8V
  • HDMI TX port (Rev.C or later version supported)
• Apollo 载板功能框图





连接FMC子卡:

• 连接 12G SDI-FMC 子卡:



• 连接 D8M-FMC 子卡:



• 连接 ADC-FMC 子卡:



• 连接 HDMI-FMC 子卡:



• 连接 XTS-FMC 子卡

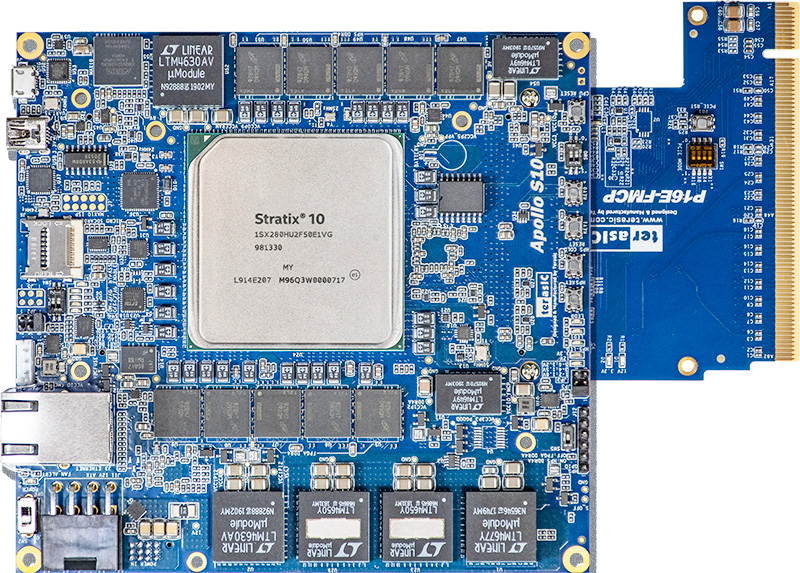

• 连接 P16E-FMCP 子卡

• 连接 F2G-FMC 子卡
