母板 Stratix 10 Apollo S10 SoM

S10

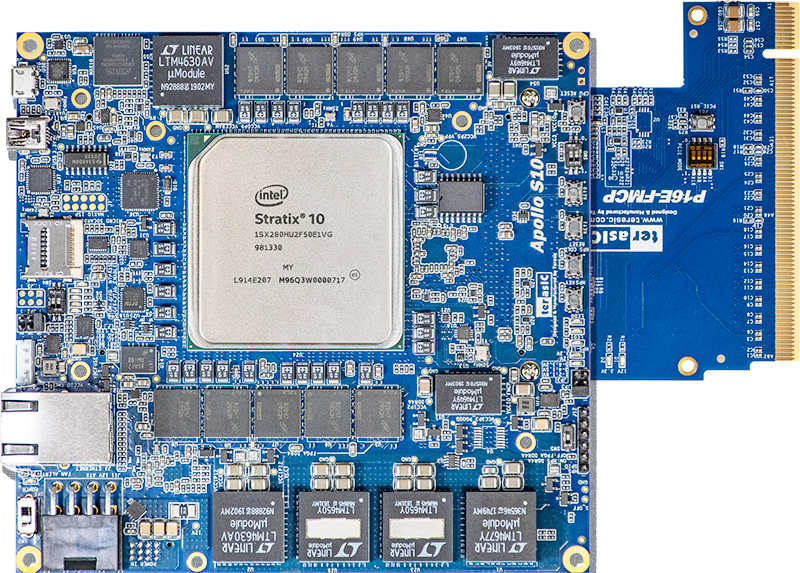

Apollo S10 SoM

FPGA

  • Intel Stratix 10 SoC FPGA 1SX280HU2F50E1VG

FPGA 配置

  • 板载 USB Blaster II,用于 FPGA 配置和调试
  • 通过 QSPI Flash 配置的 AS 模式

时钟和用户接口

  • 4 个 50MHz 单端时钟源
  • 1 个100MHz 单端时钟源
  • 时钟产生器 Si5341
  • 2 个 LED,2 个按键,2 个 DIP 开关,1 个 CPU 复位按键
  • 电源开关
  • FMC Adjustable Voltage 1.8V/1.5V/1.2V
  • FMC+ Adjustable Voltage 1.8V/1.5V/1.2V

存储器

  • 1024 Mbit QSPI Flash(EPCQL1024 协议)
  • 64GB DDR4 x72 2133 MT/s,支持 ECC
    • 2 个独立 DDR4 Bank
    • FPGA 和 HPS 共享 1 个 Bank

通信和扩展

  • FMC (Vita57.1) 连接头,含 10 个收发器
  • FMC+ (Vita57.4) 连接头,含 24 个收发器



HPS

  • MicroSD 卡槽
  • RJ45 接口以太网
  • Micro USB 接口 USB OTG
  • Mini USB 接口 UART 转 USB
  • RTC
  • 1 个 LED,1 个按键,1 个冷复位按键
  • 1x6 GPIO 连接头



Dashboard 系统

  • 输入电源监测
  • FPGA 和开发板温度监测
  • 风扇控制和监测
  • 自动风扇转速
  • 自动关机



电源

  • 2x4 PCIe 连接头提供的12V 电源
  • Samtec 连接头提供的 12V 电源(预留用于载板)

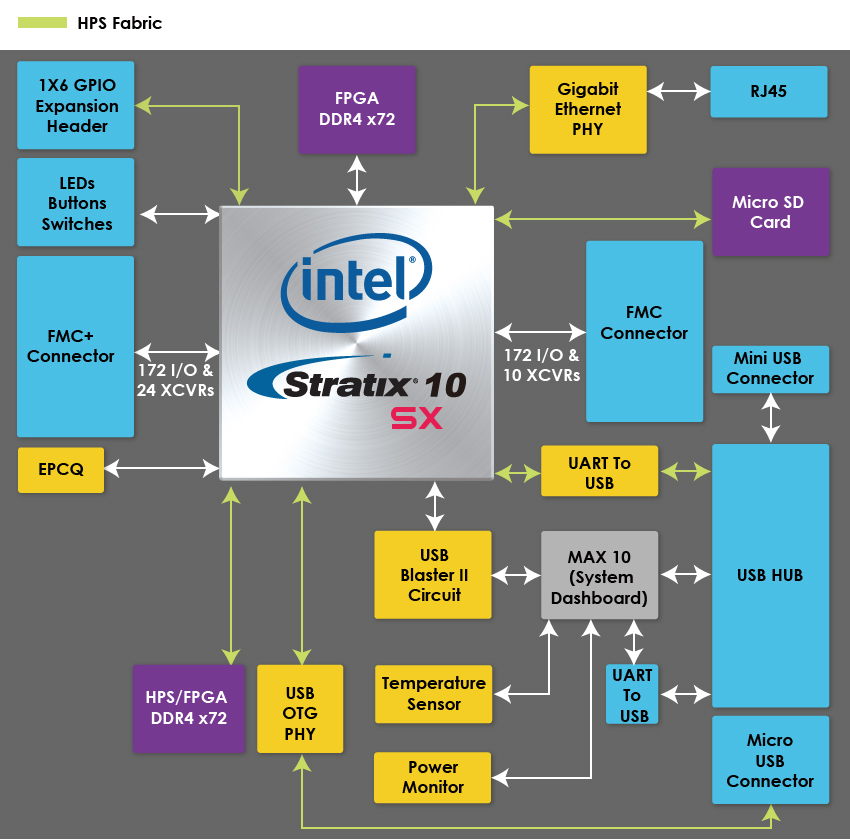

功能框图



Apollo 开发套件

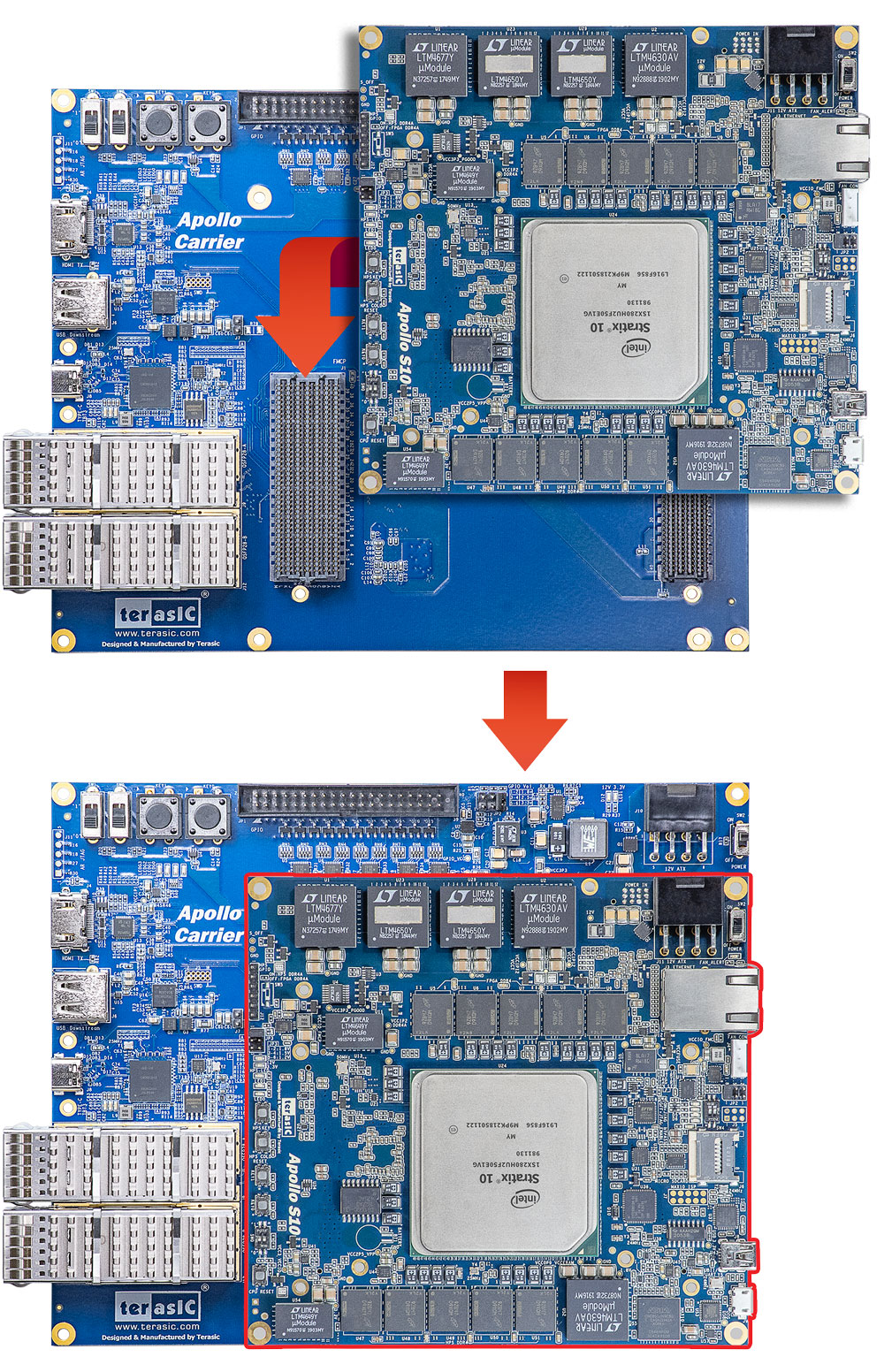

  • 套件组成
    • Apollo S10 模块(已安装散热器)

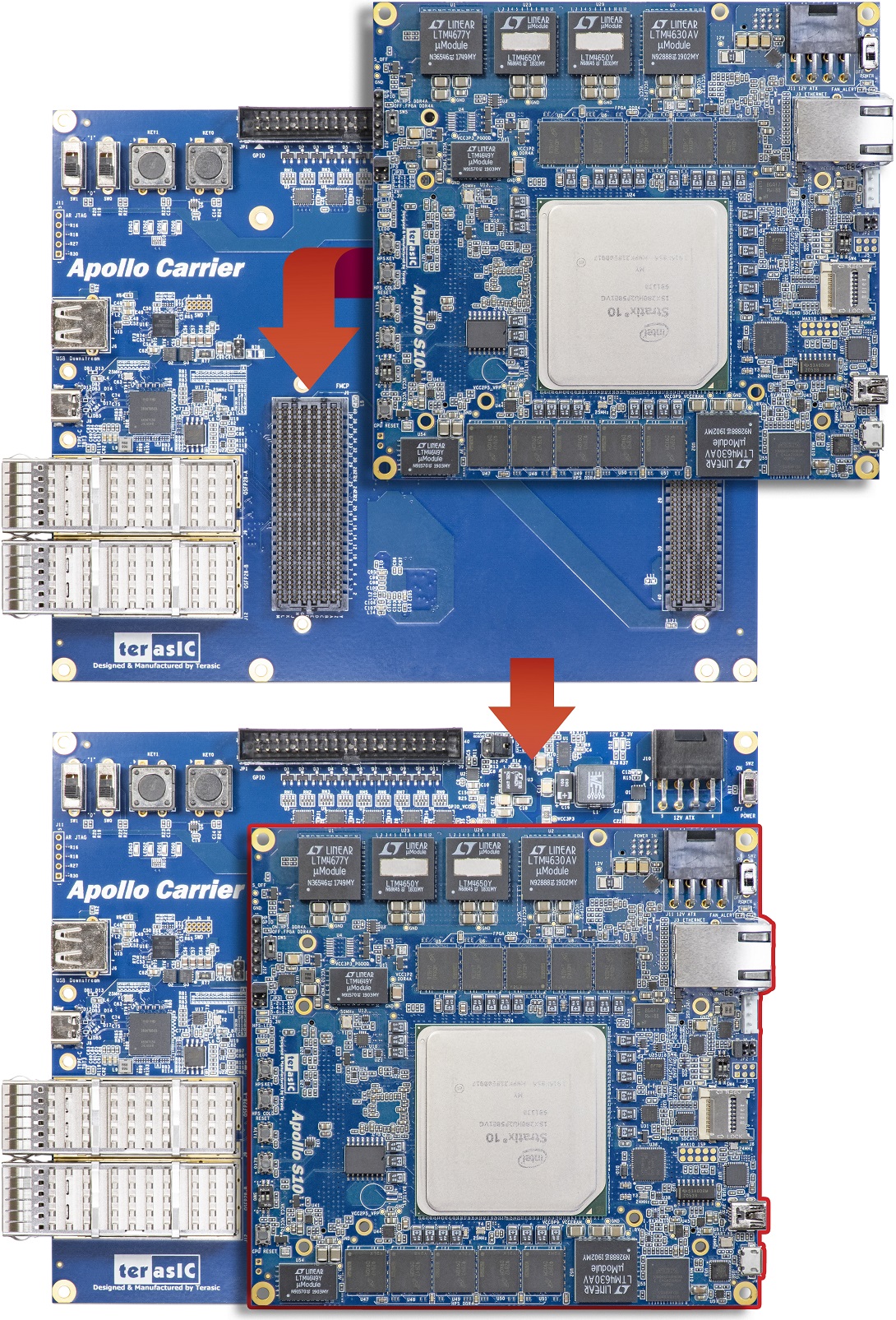

    • Apollo 载板

  • Apollo 载板包含以下特性:
    • 通过 Thunderbolt3(Type-C 接口)实现的 PCIe Gen3 x4
    • 通过 Thunderbolt3(Type-A 接口)实现的 USB 下行端口
    • 2 个 QSFP 连接器(40G 以太网)
    • 时钟产生器,提供参考时钟用于收发器 IP
    • 4 个 LED,2 个按键,2 个开关
    • 2x20 GPIO 扩展接头,可调 I/O 标准 3.3V/2.5V/1.8V

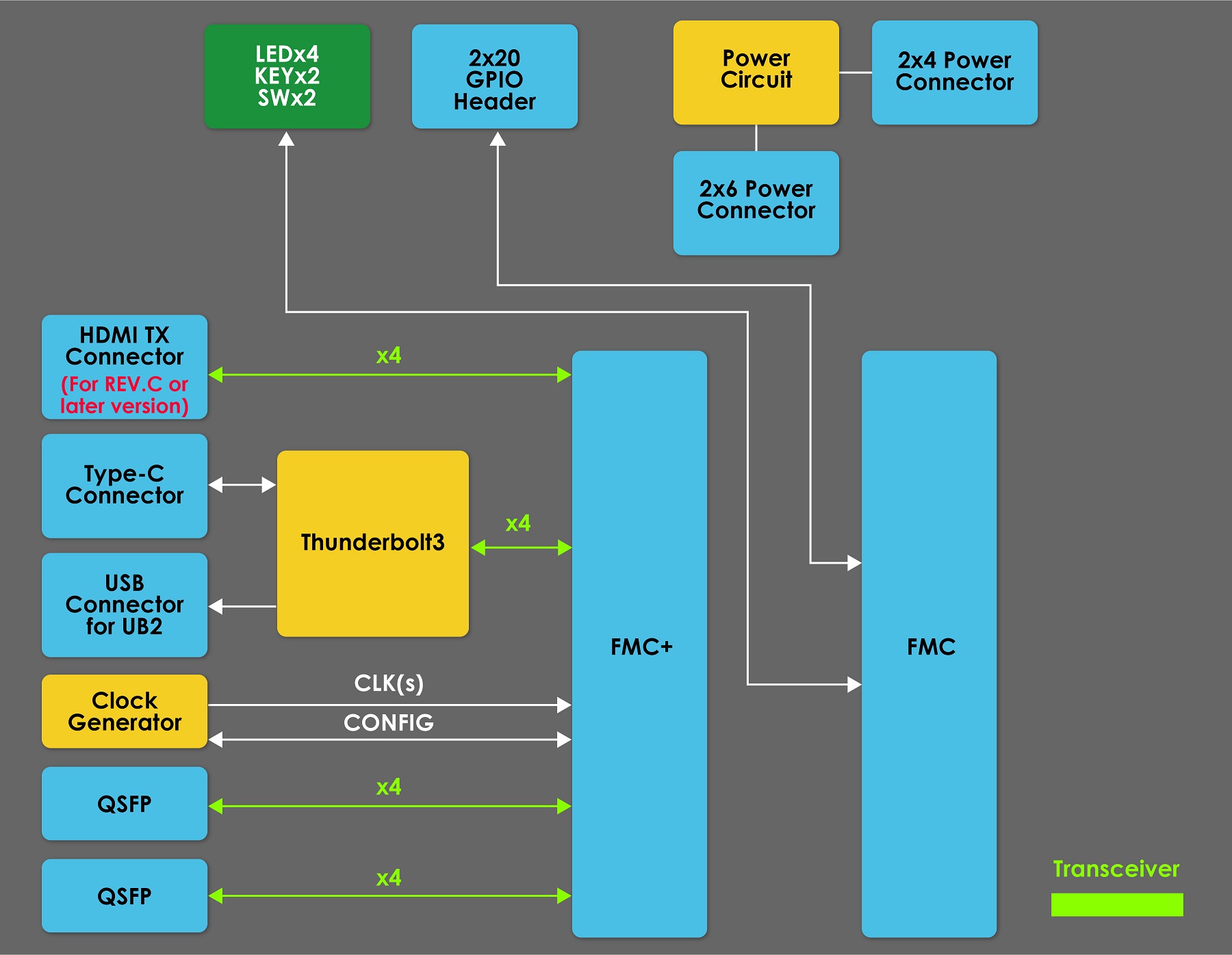

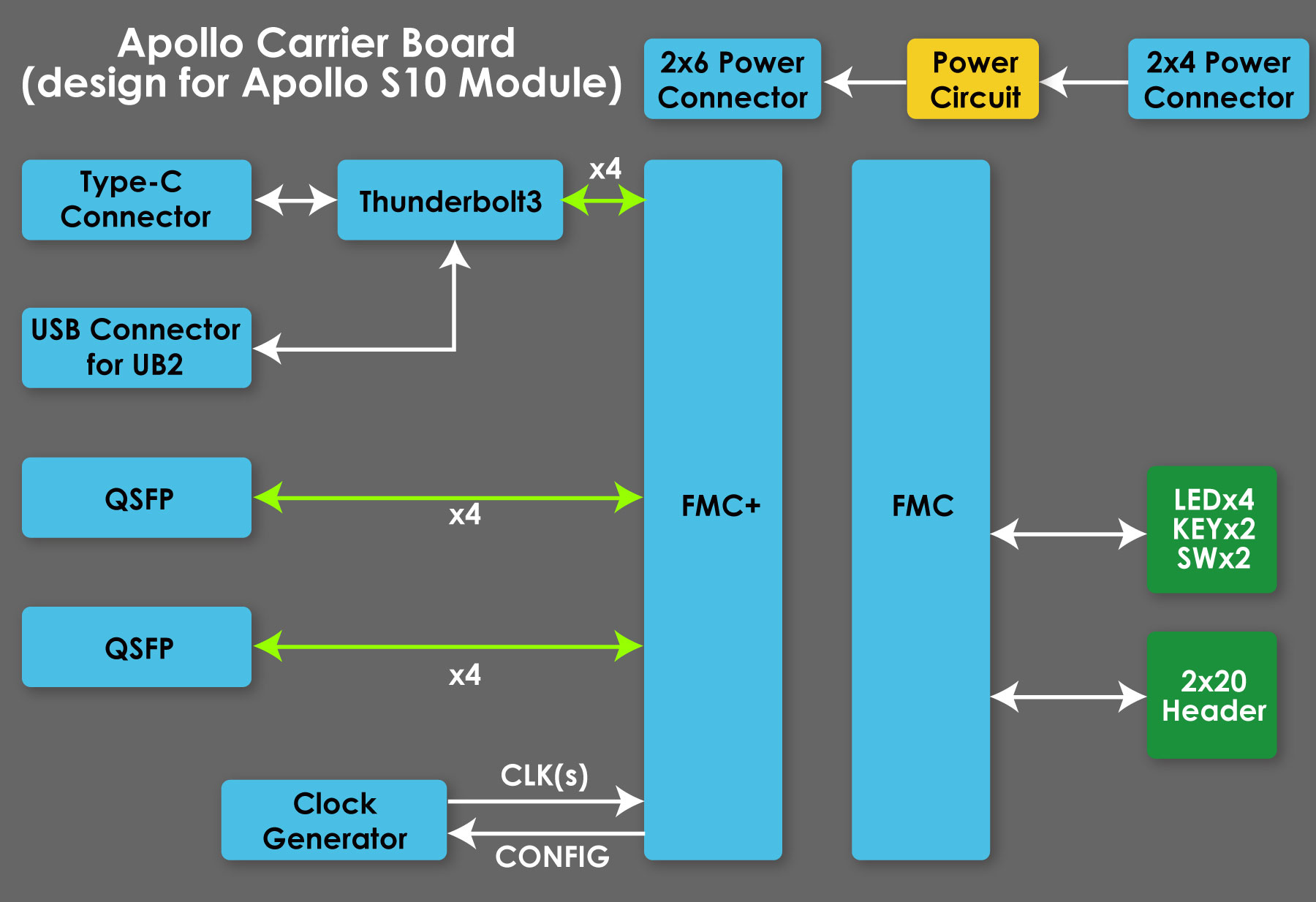

  • Apollo 载板功能框图





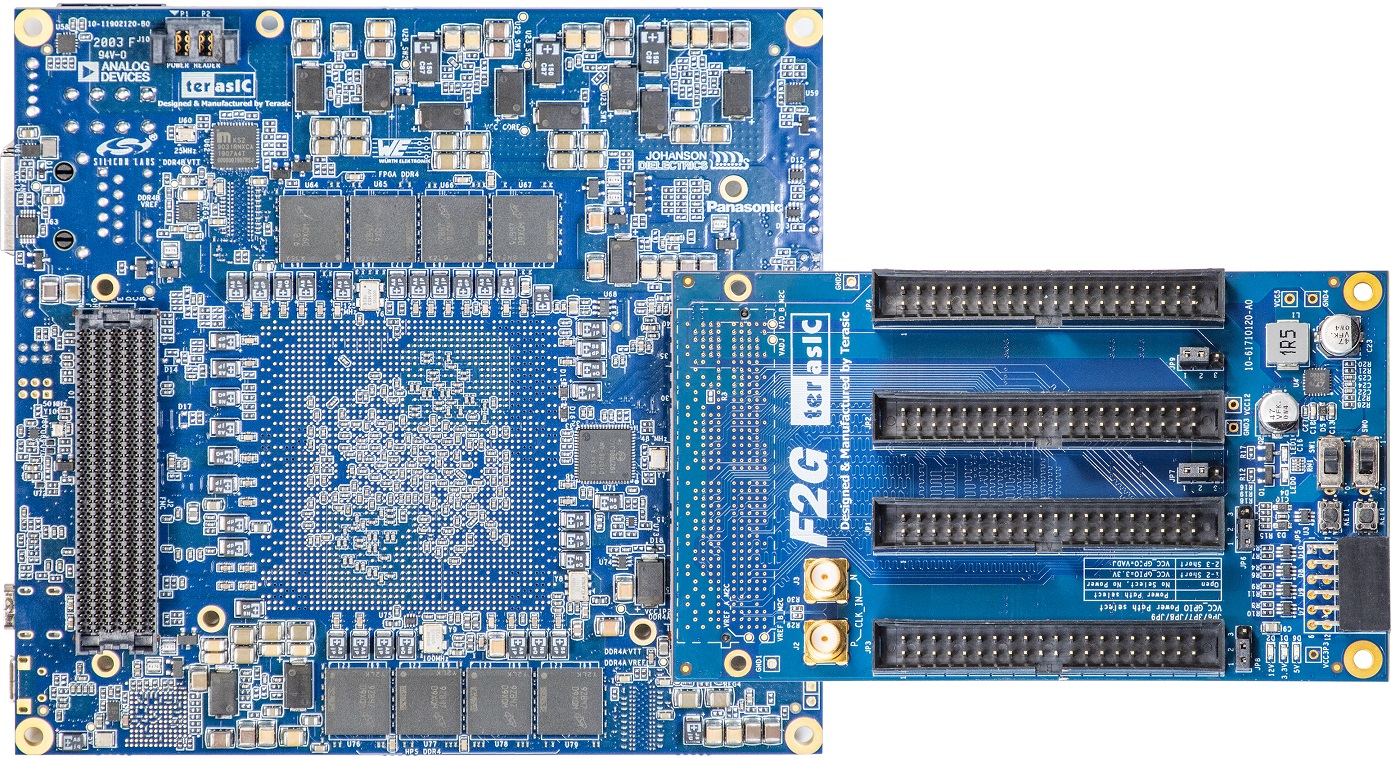

连接FMC子卡:

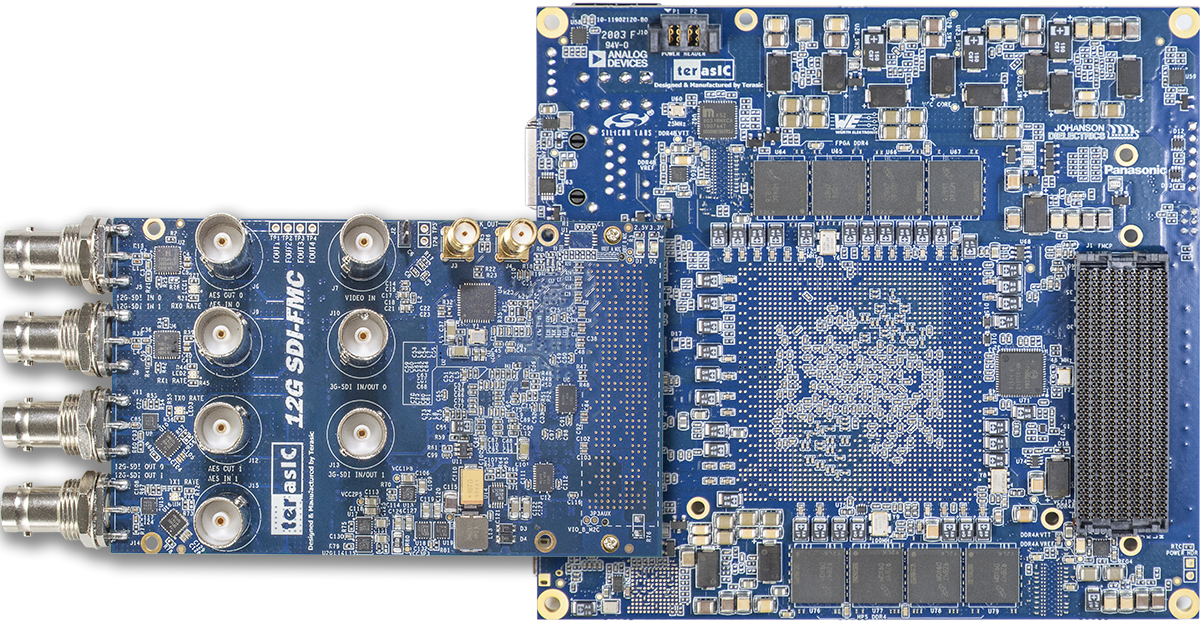

  • 连接 12G SDI-FMC 子卡:

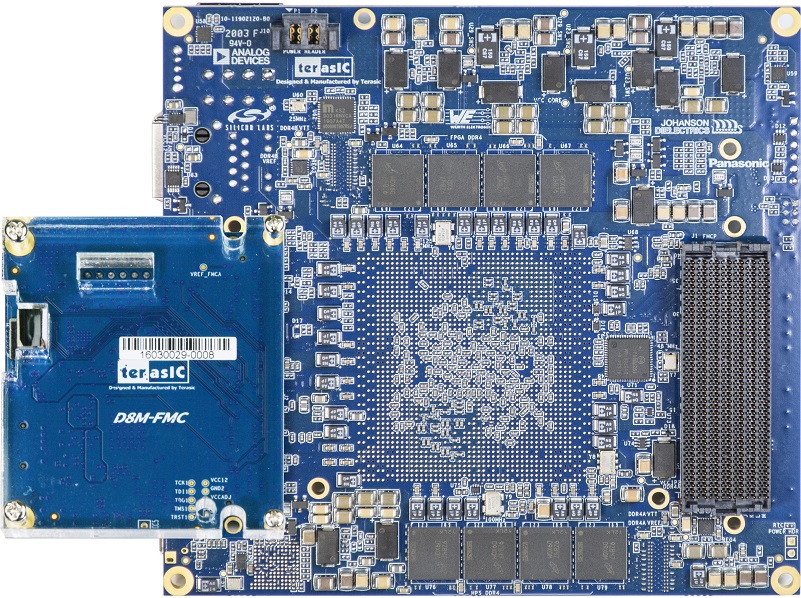

  • 连接 D8M-FMC 子卡:

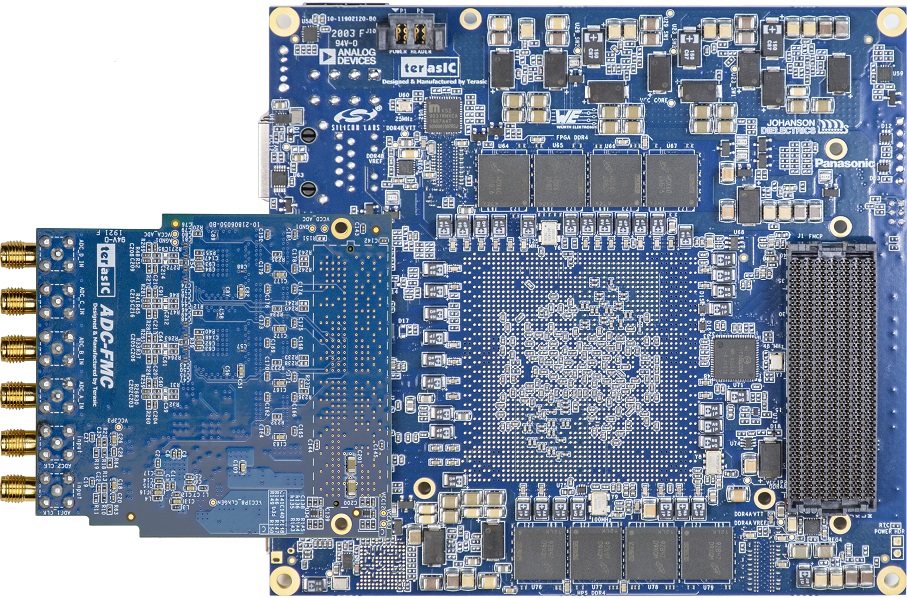

  • 连接 ADC-FMC 子卡:

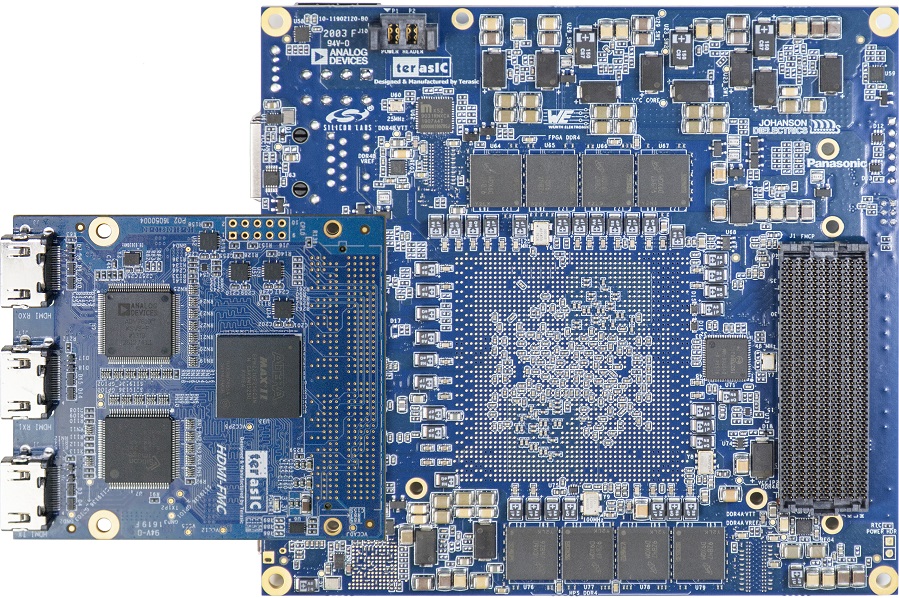

  • 连接 HDMI-FMC 子卡:

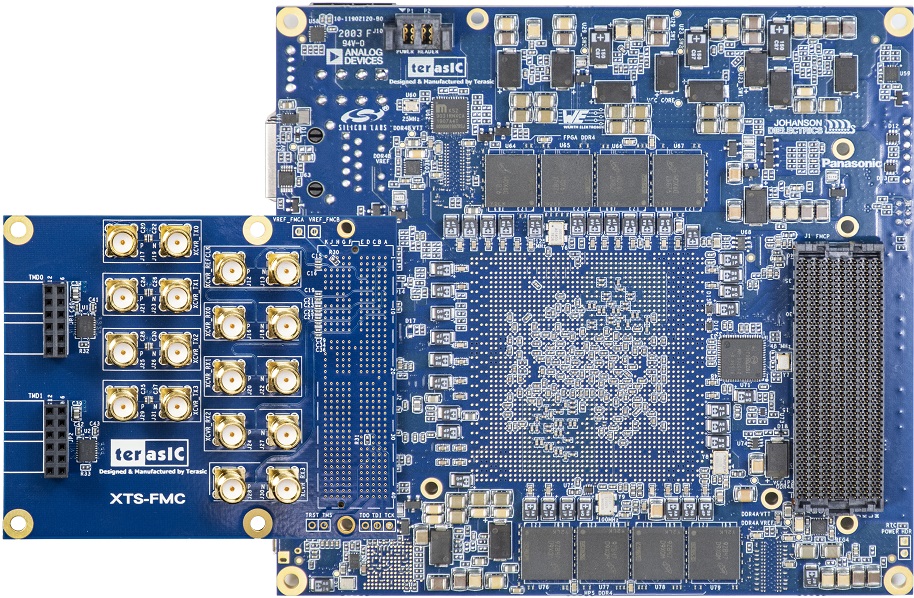

  • 连接 XTS-FMC 子卡
