FPGA
- Altera Arria 10 GX FPGA (10AX115N2F45E1SG)
FPGA 配置
- 板载 USB Blaster II 或 JTAG 接口对 FPGA 编程
- 通过 MAX II CPLD 和 Flash 配置快速被动平行 (FPPx16) 模式
内存
- 128MB 闪存
- 6个独立的550 MHz QDRII+ SRAM, 每个 QDRII + SRAM 都是 18-bits 数据总线和 72Mbit 规格
通信和扩展
- 4 个 QSFP+ 接口
- PCIe x16 边缘连接器 (包含双 PCIe Gen3 x8 接口)
- 一个 2x5 RS422 扩展接口
- 一个 2x4 GPIO 扩展接口
其他
- 通用用户输入/输出
- 4 个 LED
- 一个 LED 阵列
- 4 个按钮开关
- 2 个滑动开关
- 板载时钟
- 50 MHz 晶振
- 可编程时钟发生器
- 系统监测与控制
- 温度传感器
- 电源监测
- 风扇控制
- 电源
- PCI Express 6-pin 电源连接器,12V DC 输入
- PCI Express 边缘连接器供电
- 机械尺寸
- PCIe 全高半长

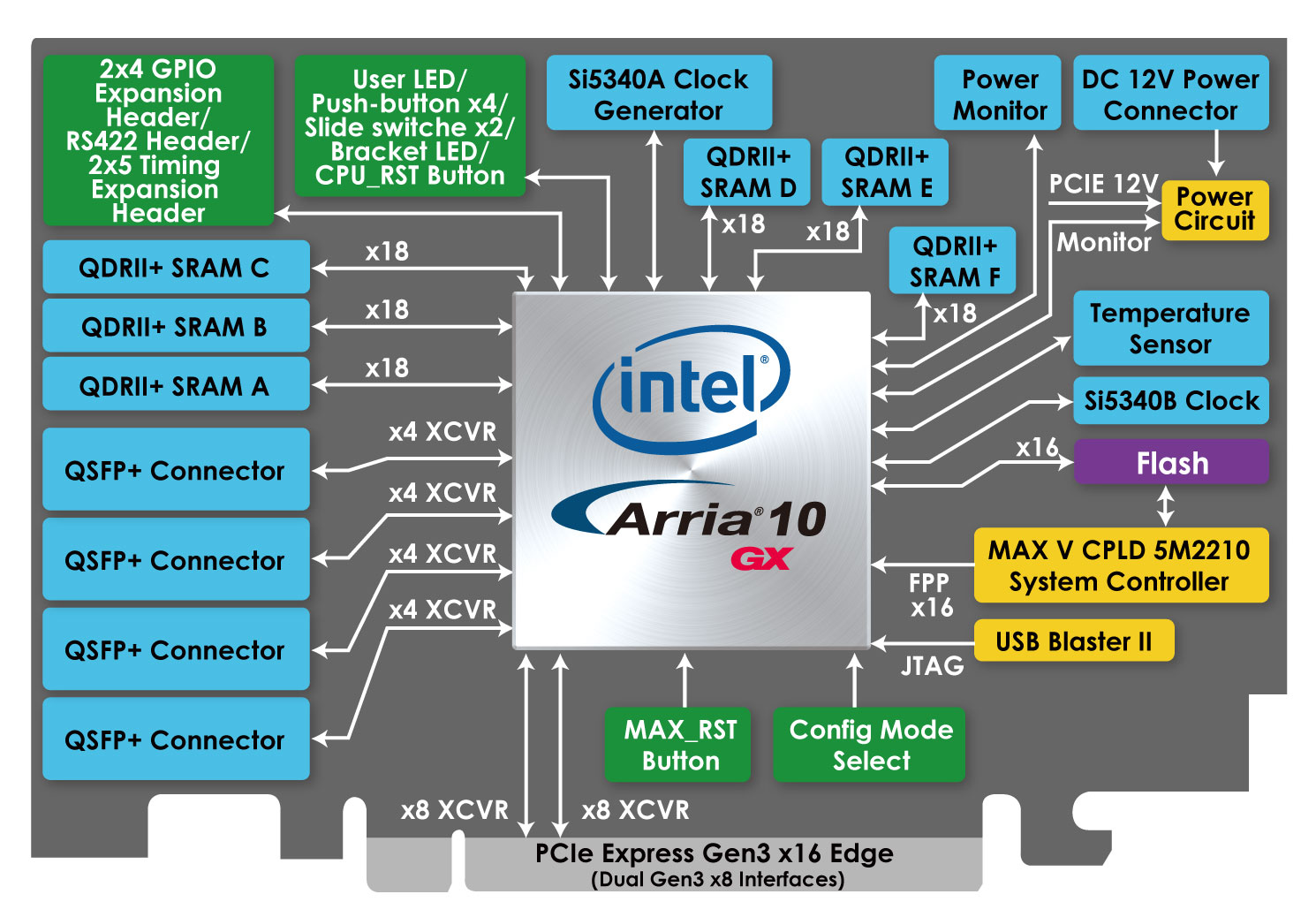

功能区块图
