FPGA 器件
- MAX 10 10M50DAF484C7G 器件
- 集成双 ADC﹐每个 ADC 支持 1 个专用模拟输入和 8 个双功能引脚
- 50K 可编程逻辑单元
- 1638 Kbit M9K 存储
- 5888 Kbits 的用户闪存
- 144 个 18×18 乘法器
- 4 个 PLL 锁相环
用户接口
- 2 个按键
- 4 个拨码开关
- 4 个绿色 LED
- 4 个 RGB LED
JTAG
- 支持对 MAX10 编程的板载 USB Blaster II 电路
- 支持对 RISC-V 编程的板载 USB Blaster II 电路
- 支持用作 JTAG 主设备为其他开发板上的 FPGA 编程
时钟和存储器件
- 两个 50 MHz 单端,外部振荡器时钟源
- 一个 10MHz 单端,外部振荡器时钟源
- 64Mb QSPI Flash (存储 RISC-V 代码)
扩展接口
- 2x6 TMD 扩展接头
- 1 x10 ADC 接头
- 两个 1x3 RGB 的 LED 扩展接口
电源
- USB 型 Mini-AB 端口供电(5V)
- 2-引脚外接电源接头供电 (4.4- 5.6v)

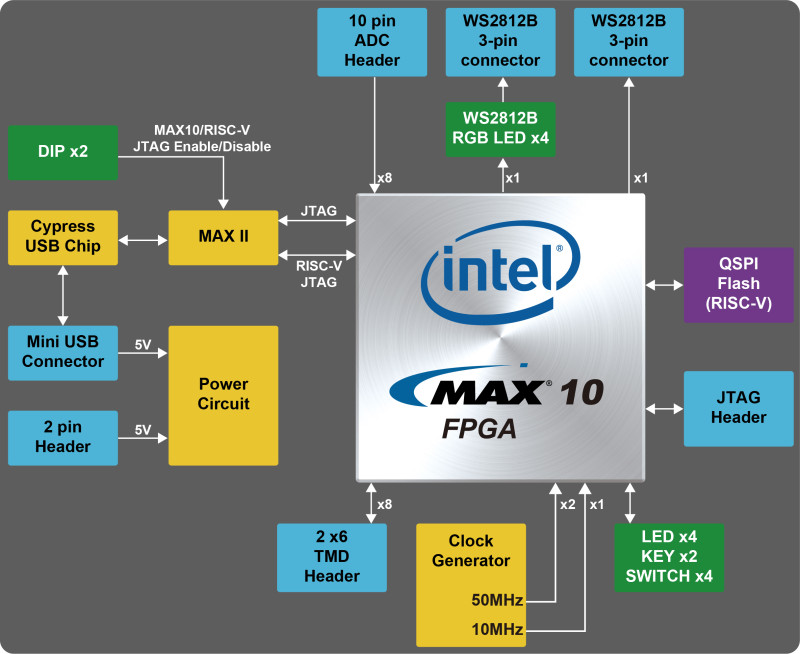

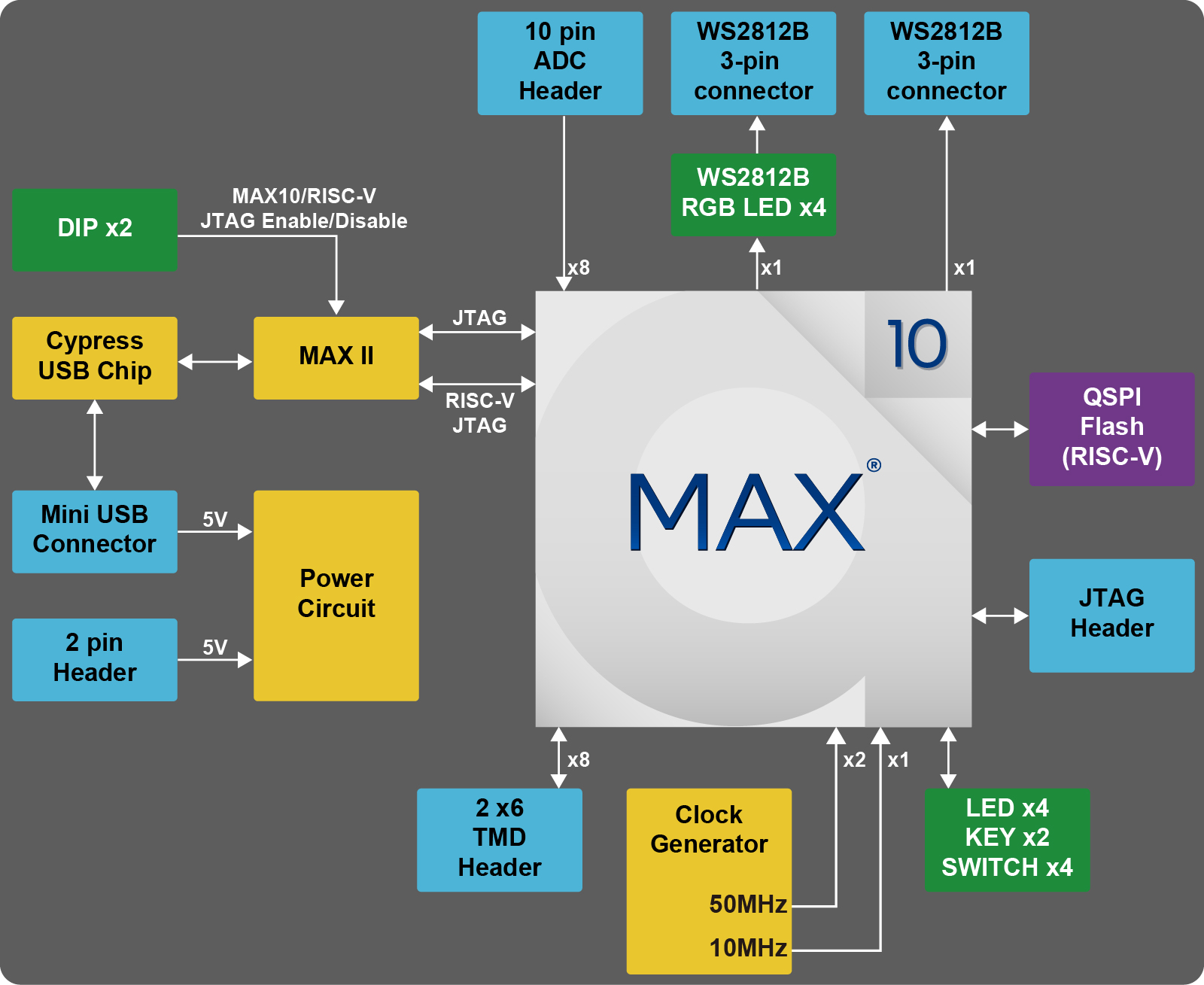

框图
连接

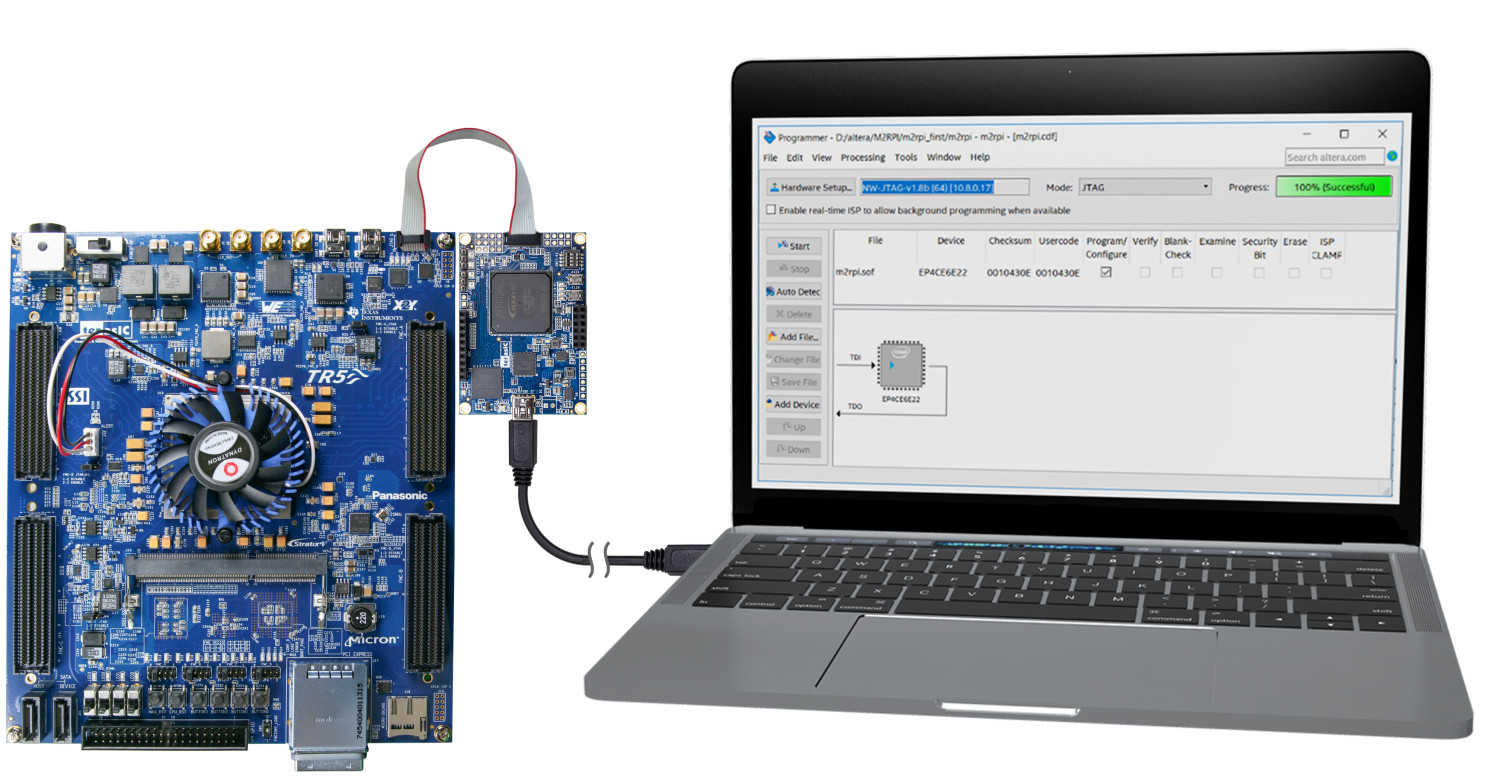

USB-Blaster II 下载线

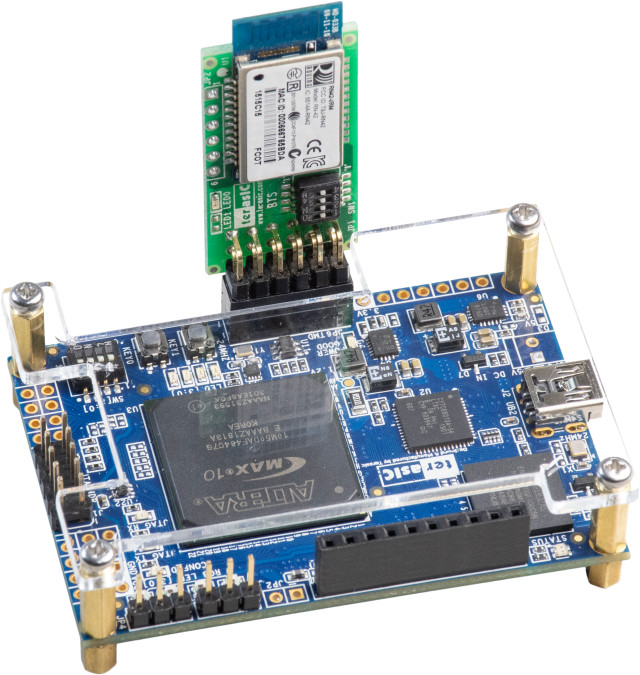

连接 BTS-TMD

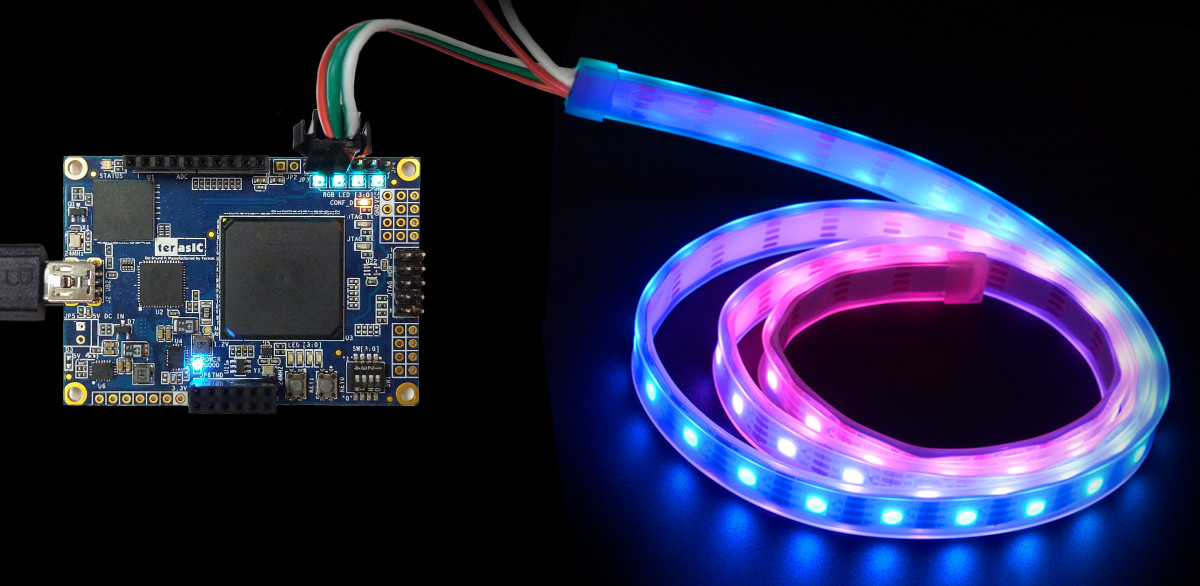

连接 WS2812B LED 灯带
