DE1-SoC开发板有许多功能,允许用户实现广泛的设计项目,从简单的电路到各种多媒体项目等。
开发板具有以下硬件:
FPGA 器件
- Cyclone V SoC 5CSEMA5F31C6 器件
- 双核ARM Cortex-A9 (HPS)
- 85K 逻辑单元
- 4550Kb 嵌入式内存
- 6 个分频锁相环
- 2 个硬件存储控制器
配置和调试
- 串行配置设备——FPGA 端 EPCS128
- 板载 USB Blaster 下载电路(普通的 type B USB 接口)
内存
- FPGA 端 64MB (32Mx16) SDRAM
- HPS 端 1GB (2x256Mx16) DDR3 SDRAM
- HPS 端 Micro SD 卡槽
通信
- HPS 端 2 个 USB 2.0 主控端口 (带 USB type A 连接器的 ULPI 接口)
- UART 转USB (USB Mini B 连接器)
- 10/100/1000 以太网
- PS/2 可接鼠标/键盘
- IR 发送器/接收器
连接器
- 2 个 40-pin GPIO 接口(电压标准:3.3V)
- 1 个 10-pin ADC 输入接口
- 1 个 LTC 接口(1 个 SPI Master,1 个 I2C 和 1 个 GPIO 接口)
显示
- 24 位 VGA DAC
音频
- 24-bit CODEC, Line-in, line-out 和 microphone-in 插孔
视频输入
- TV 解码器 (NTSC/PAL/SECAM) 和 TV-in 接口
ADC
- 采样率: 500 KSPS
- 通道数: 8
- 分辨率: 12 bits
- 模拟输入范围 : 0 ~ 4.096 V
开关,按键和指示灯
- 4 个用户按钮(FPGA 端)
- 10 个滑动开关(FPGA 端)
- 11 个用户 LED(FPGA 端 10 个,HPS 端 1 个)
- 2 个 HPS 重置按钮 (HPS_RST_n 和 HPS_WARM_RST_n)
- 6 个七段数码管
传感器
- HPS 端 G-Sensor
电源
- 12V DC 输入

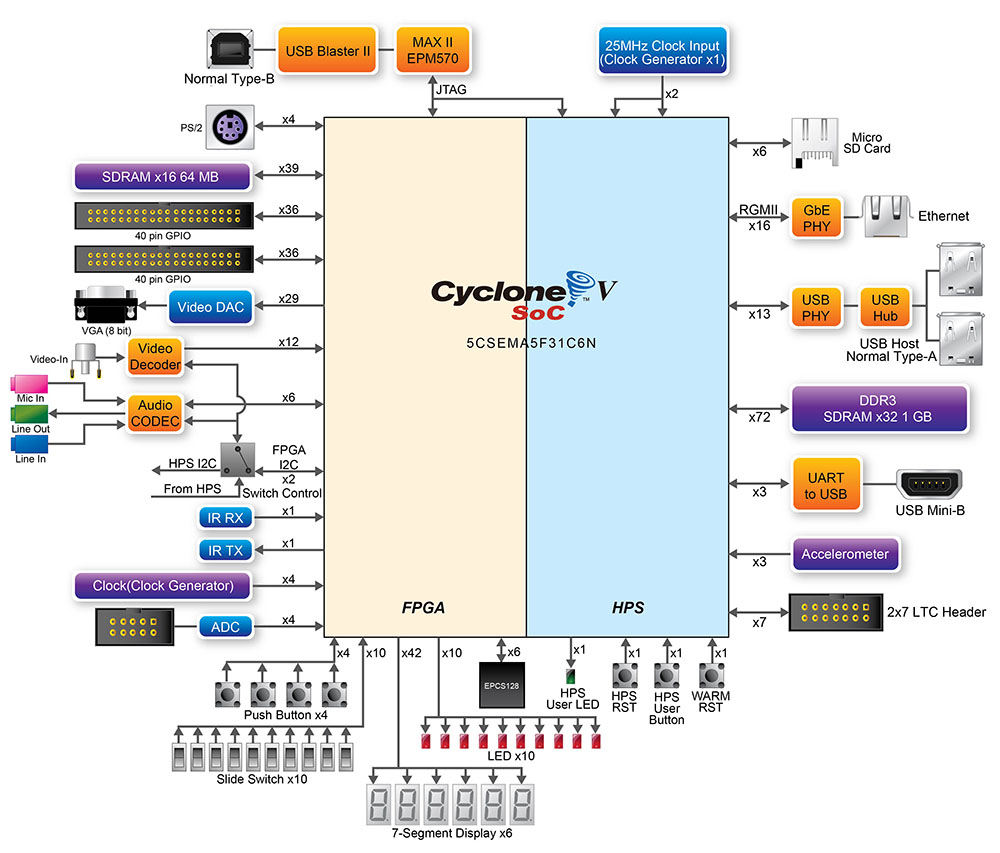

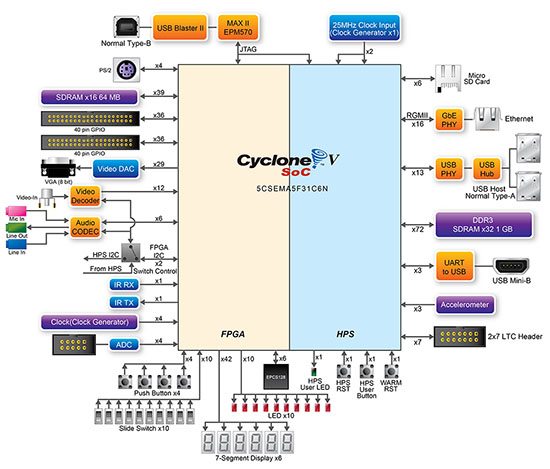

DE1-SoC 开发板功能区块图
