SoC平台 Cyclone VEEK-MT2S

VEEK-MT2S

VEEK-MT2S

DE10-Standard开发板

Cyclone V SX SoC—5CSXFC6D6F31C6N

  • HPS端ARM Cortex-A9双核处理器
  • 110K个LE
  • 5761Kbits嵌入式存储
  • 6个FPGA PLL
  • 2个硬件存储控制器

配置与调试

  • FPGA端串行配置芯片EPCS128
  • 板载USB Blaster II(普通B型USB连接头)

存储器件

  • FPGA端64MB(32Mx16)SDRAM
  • HPS端1GB(2x256Mx16)DDR3 SDRAM
  • HPS端Micro SD卡槽

外围设备

  • HPS端2个USB 2.0 Host端口(ULPI接口配备USB A型连接头)
  • HPS端UART转USB(USB Mini B型连接头)
  • HPS端10/100/1000以太网接口
  • PS/2 鼠标/键盘连接器
  • IR 收发器
  • I2C多路复用器

连接头

  • 1个HSMC连接头(用于MTLC2)
  • 1个40引脚扩展接口
  • 1个10引脚ADC输入接口
  • 1个LTC连接头(1个SPI Master,1个I2C总线和1个GPIO接口)

显示器

  • 24bit VGA DAC
  • HPS端128x64点阵式背光LCD 显示屏

音频

  • 24-bit CODEC,line-in、line-out、microphone插孔

视频输入

  • TV 译码器(NTSC/PAL/SECAM) 和 TV 输入连接头

模数转换器

  • 转换速率:500 Ksps
  • 8 通道
  • 分辨率:12 bits
  • 模拟输入范围:0 ~ 4.096 V

开关、按钮、指示器

  • 5个按键(FPGA 端4个, HPS 端1个)
  • FPGA端10个开关
  • 11个LED(FPGA端10个, HPS端1个)
  • 2个HPS重置按钮 (HPS_RESET_n 和 HPS_WARM_RST_n)
  • 6个七段数码显示管

传感器

  • HPS端重力传感器

电源

  • 12V直流电源输入

电容式多点触控屏

LCD显示器

  • 7-inch TFT LCD 分辨率800*480
  • 16 million colors (8-bit RGB)
  • LED背光

电容屏多点触控

  • 5点触控
  • I2C 接口
  • 支持手势识别

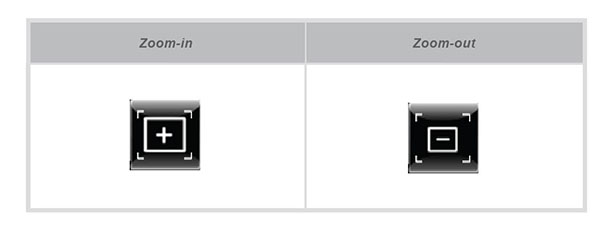

手势表格

  • 一点



  • 两点

800万像素数字图像传感器

  • 有效像素3264H x 2448V,拜尔颜色(Bayer Pattern)排列
  • 灵敏度 940mV/Lux-sec
  • 支持手势识别

环境光检测传感器

  • 在不同的照明条件下精确照明测量
  • 可编程中断
  • 16位数字输出,I2C fast-mode,400KHz
  • 可编程模拟增益和积分时间
  • 50/60Hz 照明纹波抑制

MPU9250加速计特性

  • 数字输出三轴加速度计
  • 可编程满刻度范围±2g,±4g,±8g ,±16g 集成16位
  • 自检测

MPU9250 陀螺仪特性

  • 数字输出X,Y和 Z 轴角速率传感器
  • 用户可编程满刻度范围±250,±500,±1000和±2000°/sec 集成16位ADC
  • 自检测

MPU9250磁力计特性

  • 3轴硅单片霍尔磁传感器和磁集中器
  • 宽动态量测范围和较低电流消耗的高分辨率
  • 输出数据分辨率14 bit (0.6μT/LSB) 或者 16 bit (15μT/LSB)
  • 满刻度测量范围是 ±4800μT
  • 磁力计正常工作电流:280μA,8Hz重复率
  • 自检功能与内部磁源来确认终端产品上磁传感器的操作
