母板 Cyclone V DE0-Nano-SoC Kit/Atlas-SoC Kit

DE0-Nano-SoC

DE0-Nano-SoC Kit/Atlas-SoC Kit

DE0-Nano-SoC 开发板拥有众多功能,能够让用户实现广泛的电路设计比如从简单的电路到各种各样的多媒体工程。

开发板硬件介绍如下:

FPGA 器件

    • FPGA 器件为 Altera Cyclone® V SE 5CSEMA4U23C6N
    • 串行配置器件– EPCS
    • 板上 USB-Blaster II 电路,JTAG 模式
    • 2个按钮
    • 4个拨码开关
    • 8个绿色用户 LED 灯
    • 来自时钟发生器的三个50MHz 时钟源
    • 两个40-pin 的扩展槽
    • 一个 Arduino 扩展槽 (兼容Uno R3),可连接Arduino 背板。
    • 一个10-pin 的模拟输入扩展槽(跟Arduino的模拟输入端口是复用关系)。
    • A/D 转换器, FPGA端4-pin SPI 接口

硬核处理系统(HPS)

    • 925MHz ARM Cortex-A9 双核处理器
    • 1GB DDR3 SDRAM (32位数据总线)
    • 支持 1G 以太网 PHY 的 RJ45 接口
    • USB OTG 端口,采用USB Micro-AB 型连接器
    • 微型 SD 卡槽
    • 加速计(I2C接口+中断
    • 一个串口转 USB口,采用 USB Mini-B 型接口
    • 一个热启动按钮和一个启动按钮
    • 一个用户按钮和一个用户LED灯
    • LTC 2x7 扩展槽

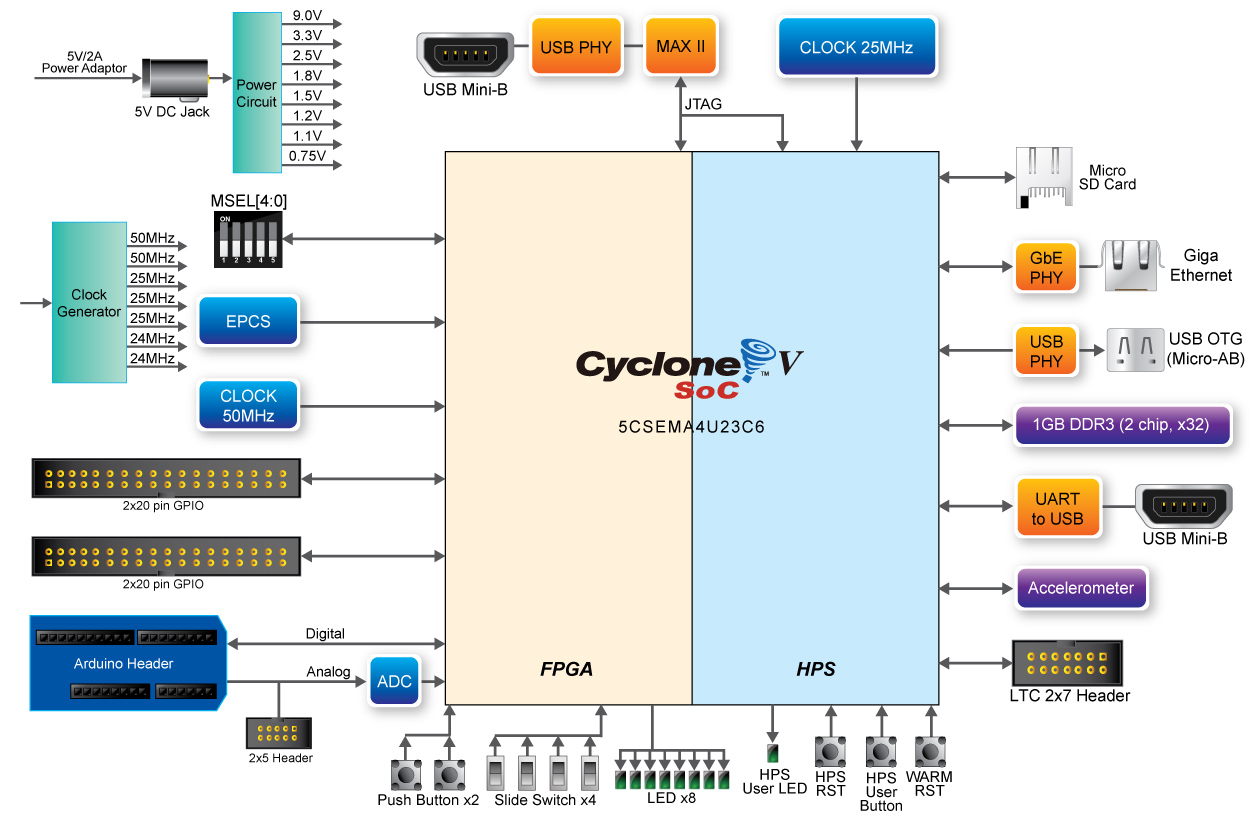

DE0-Nano-SOC 开发板框图

Connectivity

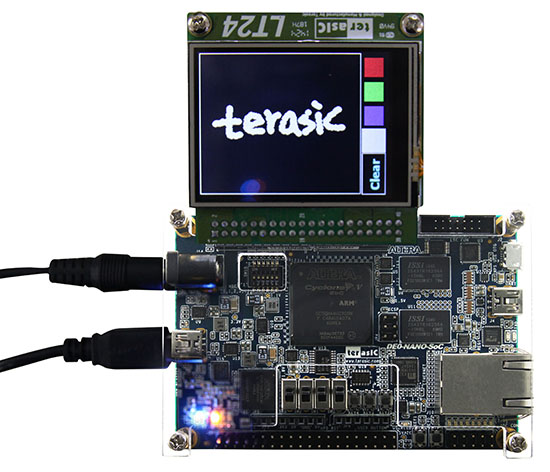

    • Connect LT24

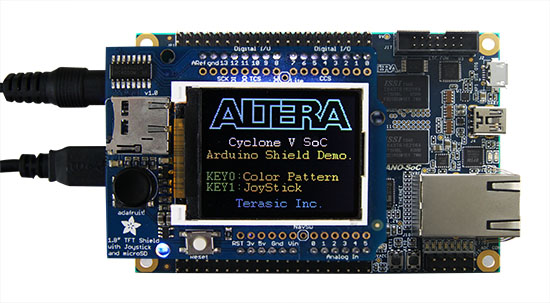

    • Connect Arduino
