母板 Cyclone V DE1-SoC-MTL2

DE1-SoC-MTL2

DE1-SoC-MTL2

DE1-SoC 开发板

芯片:Cyclone V SE SoC—5CSEMA5F31C6N

  • 双核 ARM Cortex-A9 (HPS)
  • 85K 可编程逻辑单元
  • 4450K 嵌入式内存
  • 6 个分立的锁相环
  • 2 个内存硬件控制器

配置资源

  • FPGA 端配置芯片 – EPCS128
  • 内建 USB Blaster II电路 (带常用的B型USB连接器)

存储器件

  • FPGA端 64MB (32Mx16) SDRAM
  • HPS 端 1GB (2x256MBx16) DDR3 SDRAM
  • HPS端 microSD card卡槽

外围设备

  • 2个USB 2.0 Host 端口(ULPI 接口,USB A型连接器)
  • UART to USB (USB Mini B型连接器)
  • 10/100/1000以太网路接口
  • PS/2 鼠标/键盘接口
  • IR 发射器/接收器
  • I2C 多路复用器

连接器

  • 两个 40引脚的GPIO扩展槽
  • 一个 10引脚的 ADC 输入插头
  • 一个LTC 连接器(其中包含一个SPI主模式接口,一个I2C总线,一个GPIO接口 )

显示

  • 24-bit VGA DAC

音频

  • 24-bit CODEC, 带有Line-in,line-out和microphone-in 三个插孔

视频输入

  • TV 解码器 (NTSC/PAL/SECAM) 以及 Video-in 接头

ADC

  • 采样频率: 500 KSPS
  • 通道数: 8
  • 分辨率: 12-bit
  • 模拟电压输入范围 : 0 ~ 4.096 V

开关,按钮,LED 灯

  • 5 个用户按键(FPGA 端 4 个, HPS端 1 个)
  • FPGA端 10 个用户开关
  • 11个用户LED灯 (FPGA 端 10 个, HPS端 1 个)
  • 2个HPS 复位按钮(HPS_RESET_n 和 HPS_WARM_RST_n)
  • 6个 7段数码管显示

传感器

  • HPS 端 G-Sensor

电源

  • 12V DC 输入

电容式多点触控屏

LCD 显示

  • 7-inch TFT LCD 分辨率800*480
  • 16 million colors (8-bit RGB)
  • LED 背光

电容屏多点触控

  • 5点触控
  • I2C 接口
  • 支持手势识别

手势表格

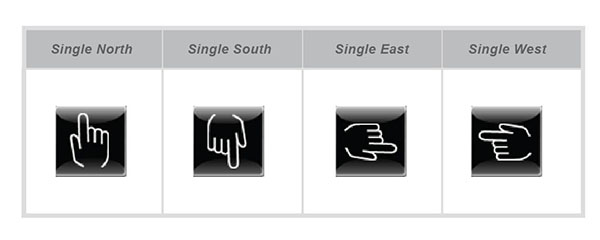

  • One Point

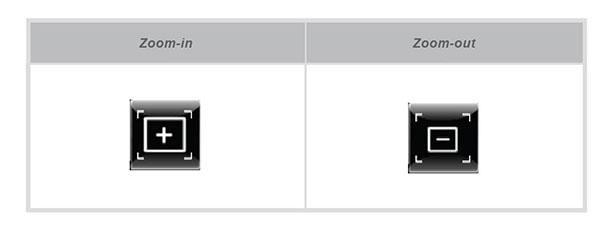

  • Two Point
