母板 Stratix V DE5-Net FPGA Development Kit

DE5-Net

DE5-Net FPGA Development Kit

FPGA

FPGA
FPGA
Altera Stratix® V GX FPGA (5SGXEA7N2F45C2)
FPGA 配置
板载 USB Blaster II 或JTAG接口对FPGA 编程
通过 MAX II CPLD 和Flash配置的快速被动平行(FPPx32)模式

存储器

Memory
存储器
2个独立DDR3 SODIMM 插槽, 每个插槽可支持高达8GB 800MHz 或4GB 933MHz的SODIMM 模块
4个独立550MHz QDRII+ SRAM, 18位数据总线, 每个是72Mbit容量
256MB FLASH

通信端口

Communication Ports
通信端口
4个SFP+接口
PCI Express (PCIe) x8 边缘连接器 (提供Windows PCIe 驱动)
1个RS422 扩展接口

其他

DE5-Net Other Specifications
通用用户输入/输出:
4个LED
1个LED阵列
4个按钮开关
4滑动开关
2个七段数码管
SMA 时钟输入 / 输出
板载时钟
50MHz 晶振
可编程时钟发生器Si570、CDCM61001和CDCM61004
系统监视与控制
温度传感器
风扇控制
电源
PCIe 6引脚电源接口, 12V DC 输入
PCI Express边缘连接器供电
机械特性
PCI Express 标准高度和3/4长

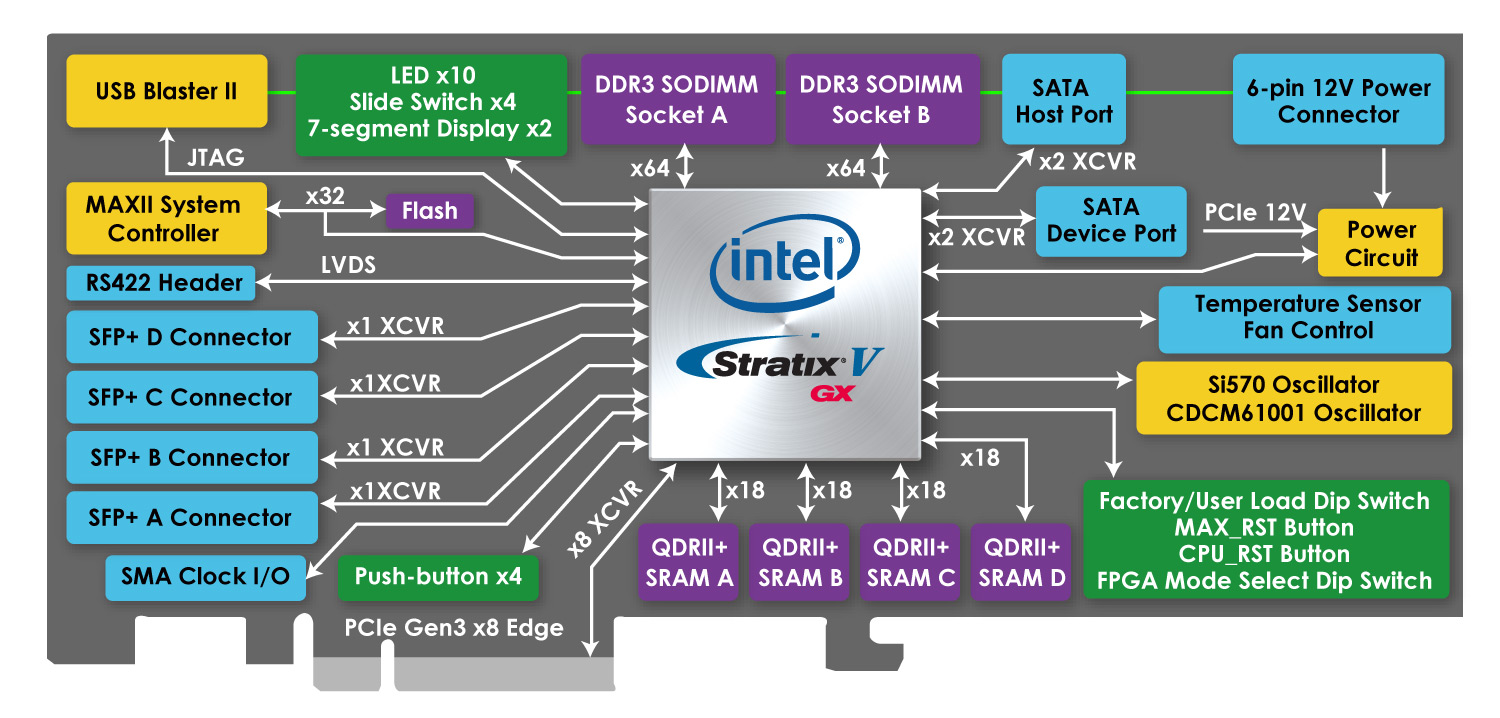

功能框图

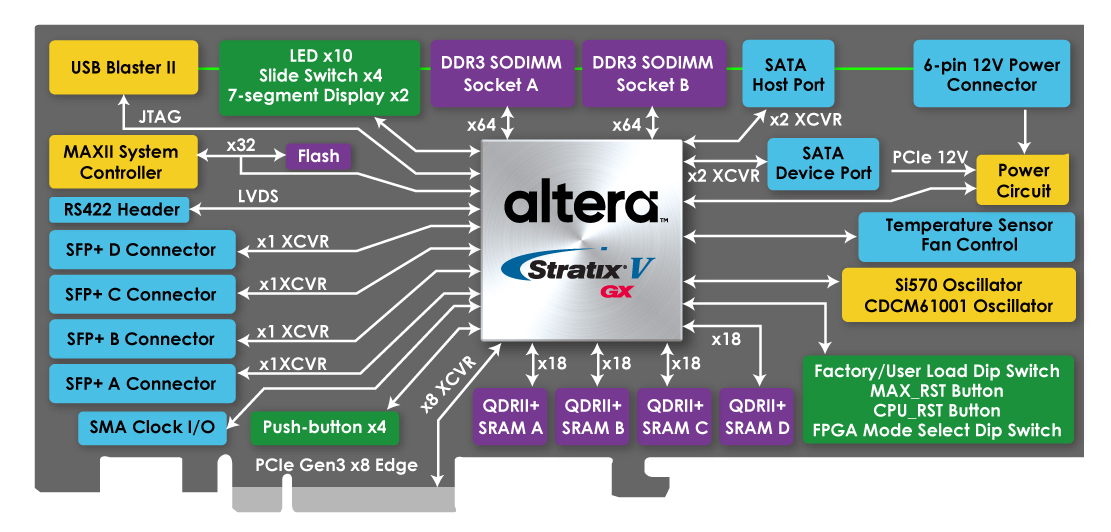

DE5-Net Block Diagram
