SMK

Servo Motor Kit

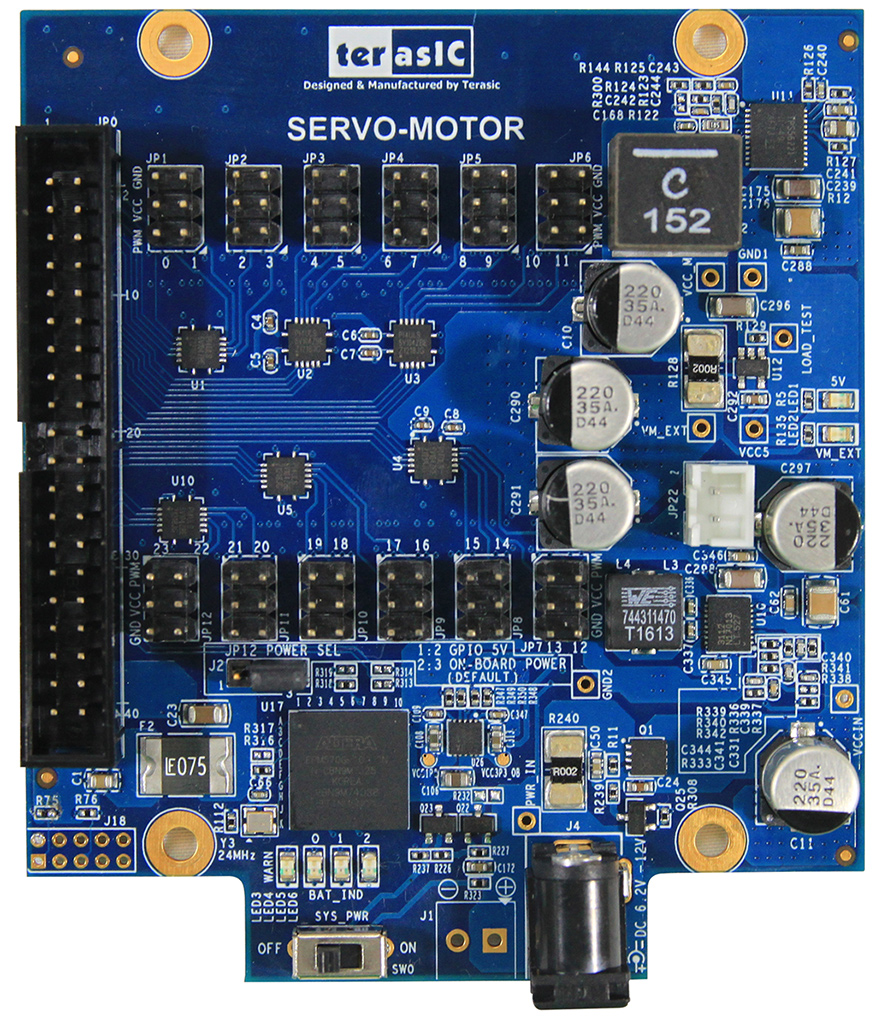

马达驱动子卡

  • 6.2~12V 直流电源输入,用于驱动马达
  • 提供 5V 直流电源输出给主板
  • 2x20 3.3V GPIO 接口
  • 最多驱动 24 个伺服马达
  • 保险丝保护每个伺服驱动端口
  • 内置Intel CPLD和电源监测芯片:
    • 电池电压监测
    • 总电流监测
    • 电池电量低或总电流过高时自动关机
    • 源代码可供用户根据其应用进行修改

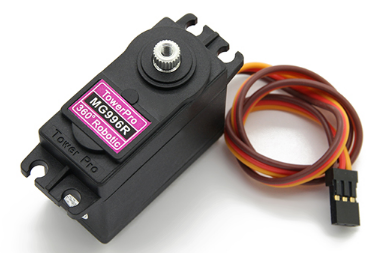

伺服马达 MG966R

  • 旋转角度: 0~120
  • 重量: 55g
  • 尺寸: 40.7×19.7×42.9mm
  • 失速转矩: 9.4kg/cm (4.8v); 11kg/cm (6.0v)
  • 运行速度: 0.19 秒 / 60 度 (4.8v); 0.15 秒 / 60度 (6.0v)
  • 运行电压: 4.8~ 6.6v
  • 齿轮类型: 金属齿轮






连接

伺服马达子卡可以连接到 DE 系列 FPGA 开发板,如下所示:

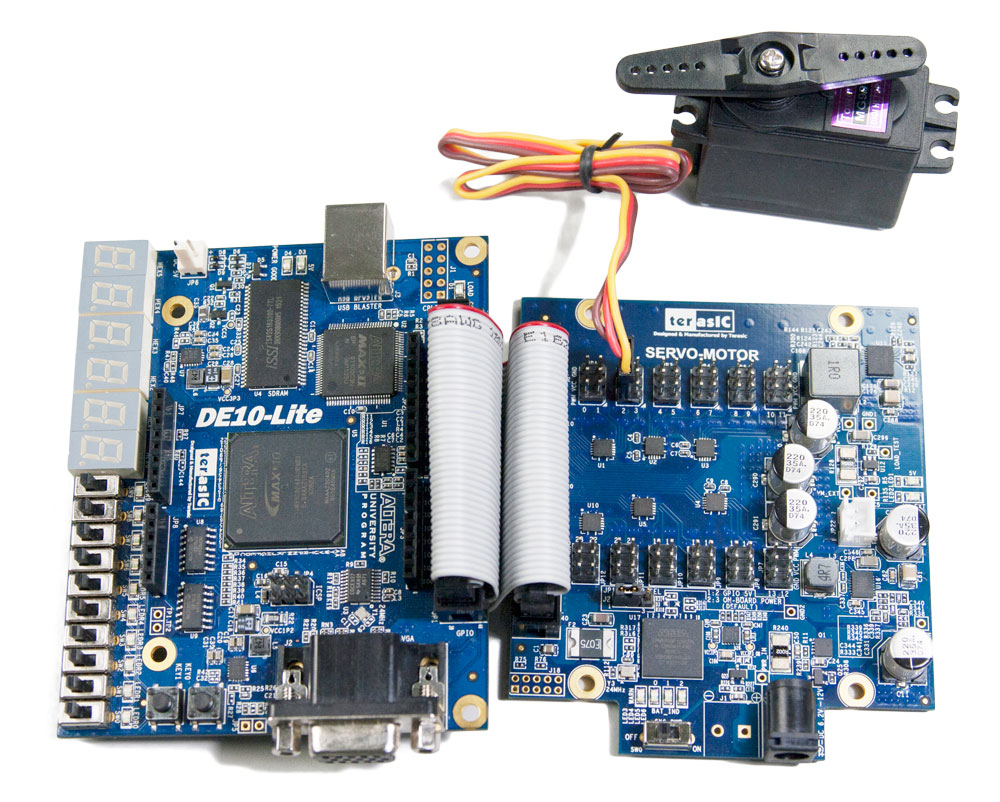

  • 连接到 DE10-Lite

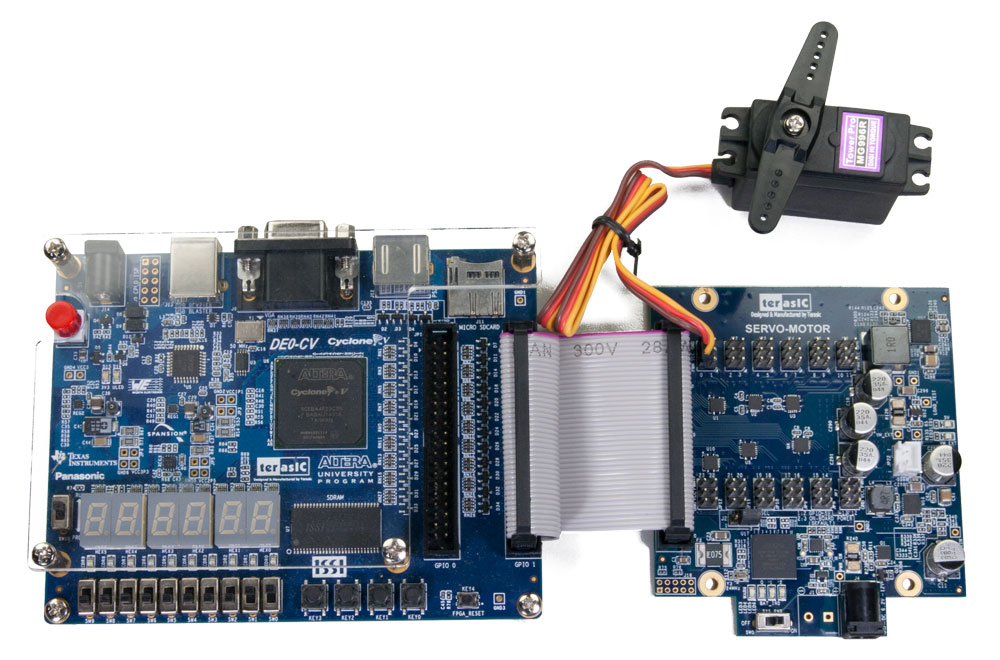

  • 连接到 DE0-CV

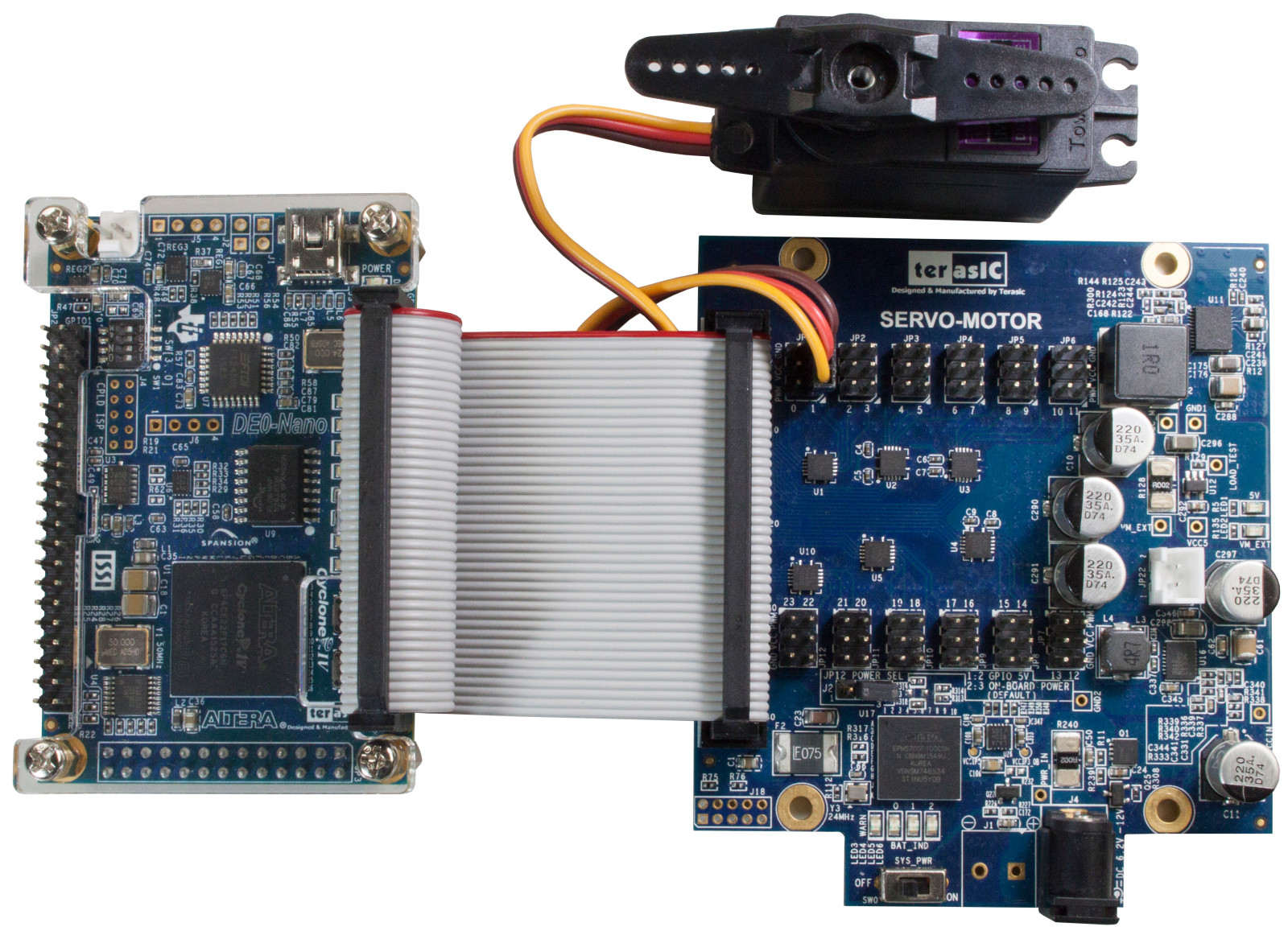

  • 连接到 DE0-Nano

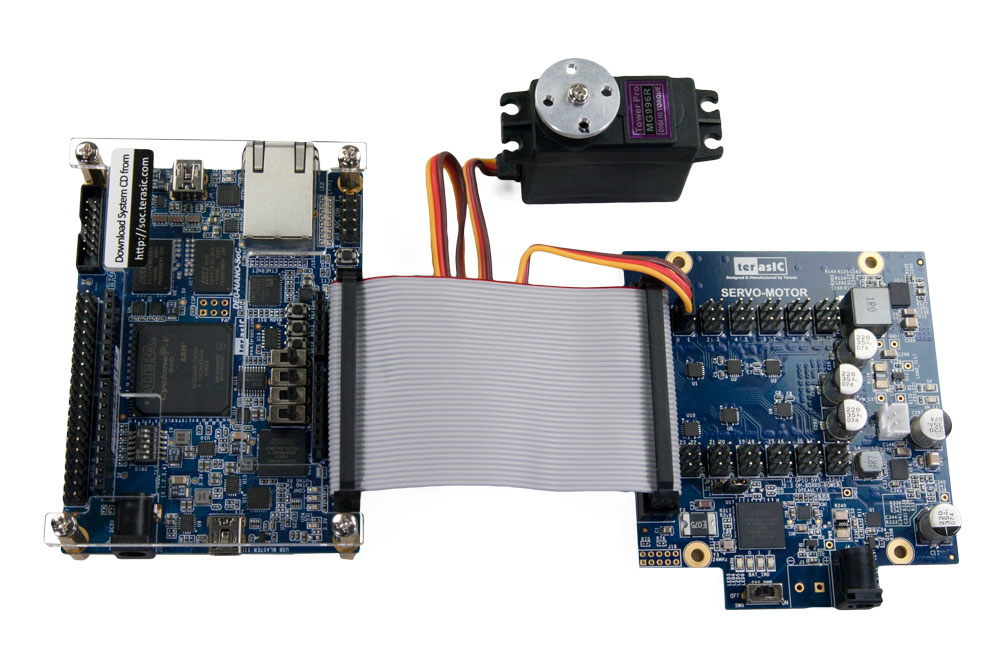

  • 连接到 DE0-Nano-SoC
