FPGA

• 英特尔^® Agilex™ 系列 FPGA   AGFB014R24B2E2V
  (FPGA with higher core speed is available, please contact Sales Team at sales@terasic.com for details.)

FPGA 配置

• 板载 USB Blaster II 或 JTAG 接口对 FPGA 编程
• 通过 MAX 10 CPLD 和 CFI flash 进行 Avalon-ST (AVST x16) 被动配置

存储器

• 128MB FLASH
• 带纠错码 (ECC) 的 DDR4 SO-DIMM 插槽，总共支持 32GB 容量

通信和扩展

• 两个用于 200/100/40/25/10 GbE 网络接口的 QSFP-DD 连接器
• Gen 4 x16 PCIe 接口 (提供 PCIe 驱动)
• 2x5 时钟扩展接头
• UART

其他

• 通用用户输入/输出:
  • 8 个 LED
  • 2 个按钮开关
  • 2 个滑动开关
  • U.FL 时钟输入 / 输出
• 板载时钟
  • 50MHz 晶振
  • 可编程时钟发生器 ±5 ppb, 30.72MHz, OCXO ClocK (DNI)
• 系统监视与控制
  • 温度传感器
  • 功耗监控
  • 自动风扇控制
  • 自动关机控制
• 电源
  • 2x4 引脚电源接口, 12V DC 输入
  • PCI Express 边缘连接器供电
• 机械特性
  • PCI Express 标准高度和 3/4 长

支持的内存型号

• Single Rank SODIMM: 支持高达 2666/3200 MT/s 数据传输速率
• Dual Rank SODIMM: 支持高达 2400/2666 MT/s 数据传输速率

框图

Heatsink

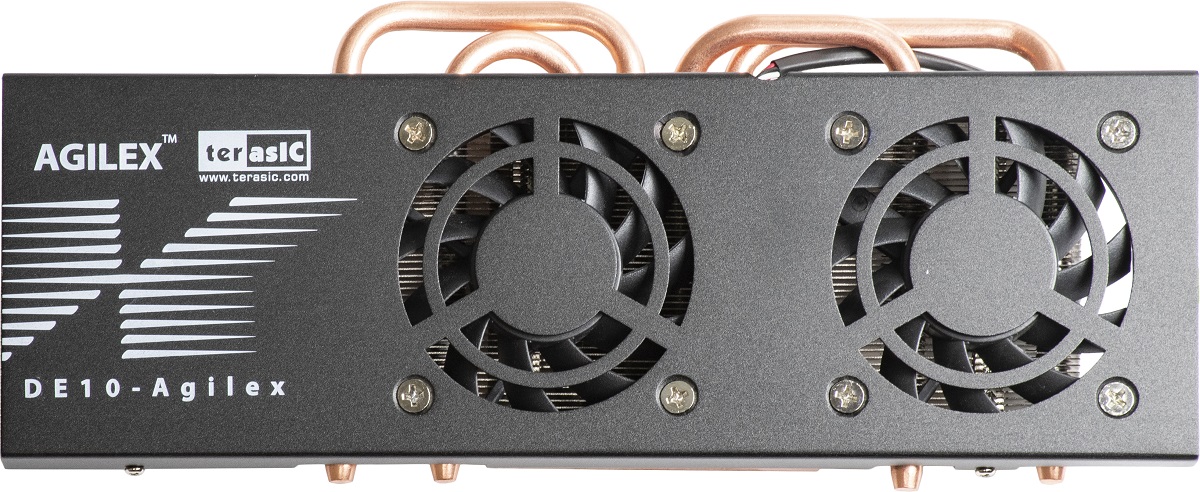

主动散热

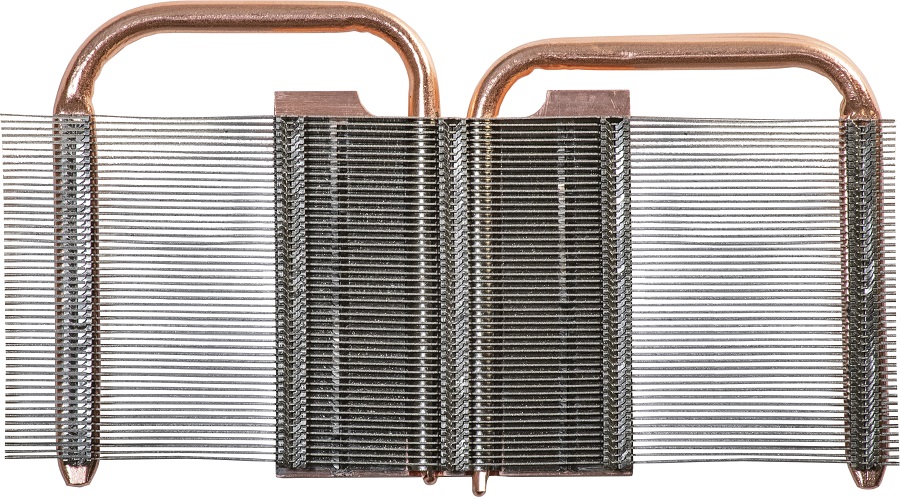

被动散热 (可选)
