特性
AHA-HSMC是一种接口转换子卡,支持Aptina的并行接口和Altera(Intel)的HSMC接口之间进行转换。
- 支持对Aptina 传感器进行I2C配置
- 并行数据总线,支持12条数据线
- 允许触发信号设置Aptina传感器的快门速度

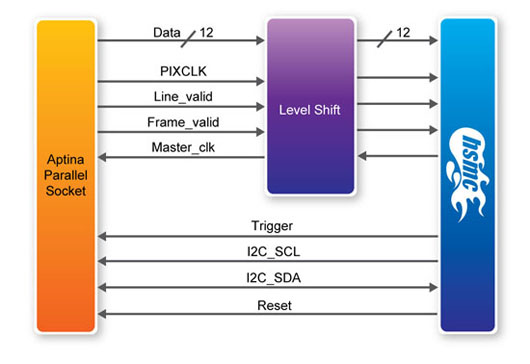

功能框图
AHA-HSMC 是一款界面转换类型的子卡,它适用于 Aptina 并行接口与 Altera HSMC 接口之间的连接。
连接示意图

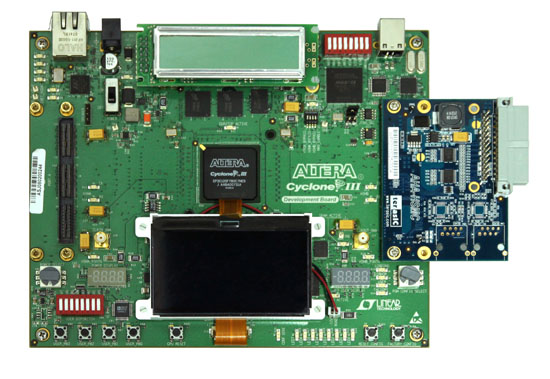

影像开发平台:AHA-HSMC 子卡与 C3H 开发板连接示意图

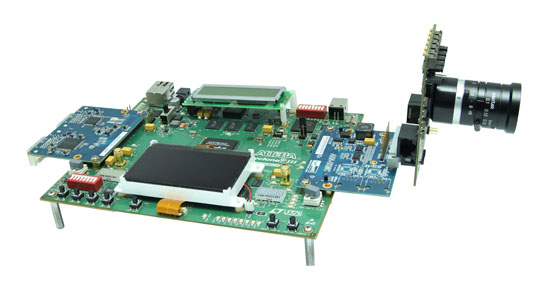

影像开发平台:Aptina 传感器, AHA-HSMC 子卡,DVI 子卡与 C3H 开发板连接示意图

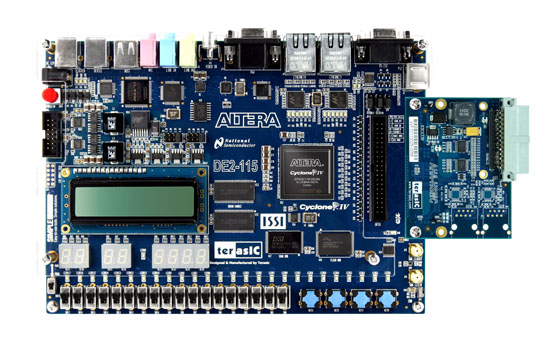

影像开发平台:AHA-HSMC 子卡与 DE2-115 开发板连接示意图

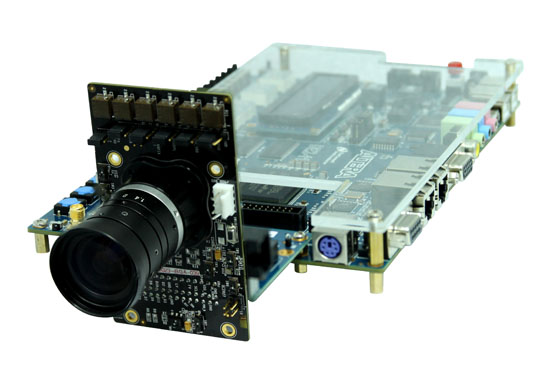

影像开发平台:Aptina 传感器,AHA-HSMC 子卡与 DE2-115 开发板连接示意图

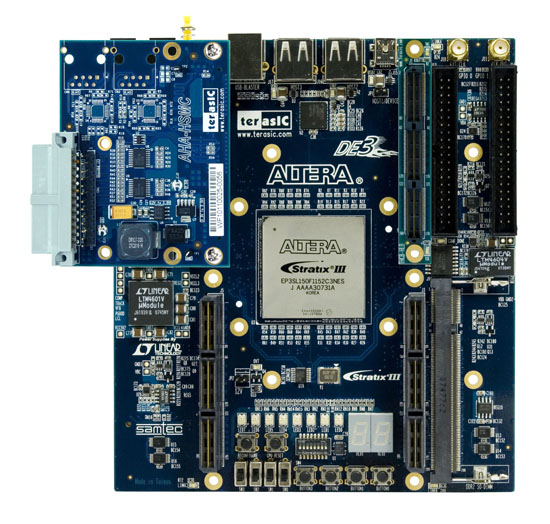

影像开发平台:AHA-HSMC 子卡与 DE3 开发板连接示意图

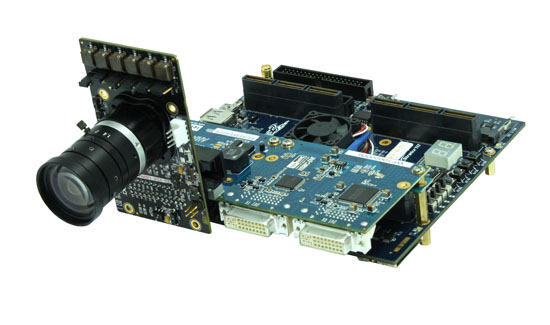

影像开发平台:Aptina 传感器, AHA-HSMC 子卡,DVI 子卡与 DE3 开发板连接示意图

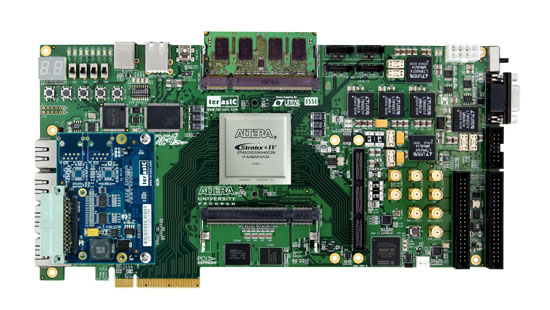

影像开发平台:AHA-HSMC 子卡,DE4 开发板连接示意图

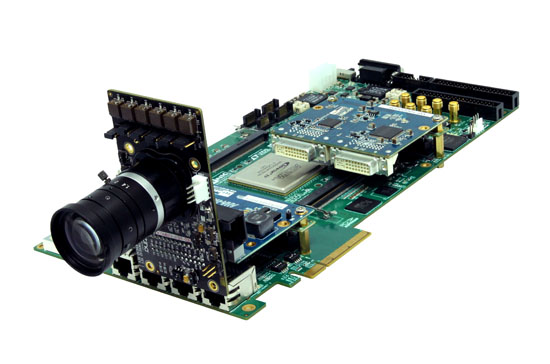

Aptina 传感器, AHA-HSMC 子卡,DVI 子卡与 DE4 开发平台连接示意图
Applications
• Video and Image Processing
