子板 影像显示类 CLR-HSMC 影像接收子卡

CLR

CLR-HSMC 影像接收子卡

Camera Link Receiver Card

  • Support of standard Camera Link modes (base, medium, dual base assembly)
  • Serial Communication with camera
  • Simple interface
  • Automatic detection by hardware / software
  • Two LVDS 28-bit channel link chip (DS90CR288A)
    • 28 bit, 20 to 85 MHz shift clock support
    • Up to 2.38 Gbps throughput
    • Up to 297.5 Mbytes/sec bandwidth
  • Support 2.5V and 3.3 V I/O standard

功能方框图

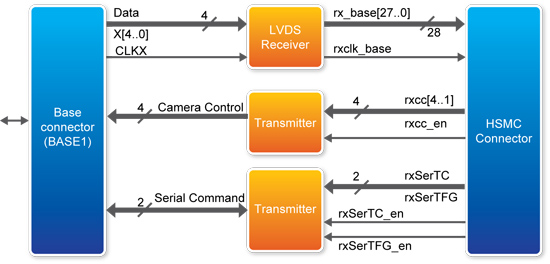

                              CLR-HSMC(Base 模式) 功能方框图

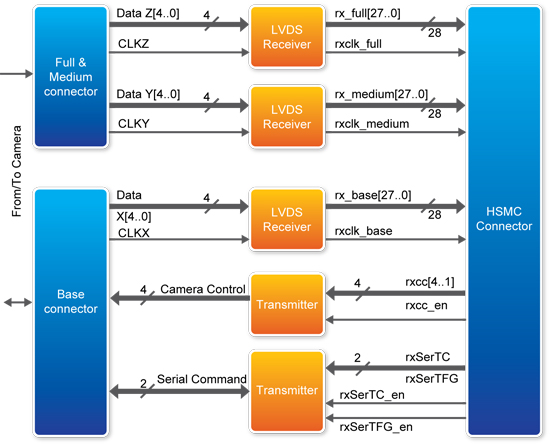

                            CLR-HSMC(Medium 模式) 功能方框图

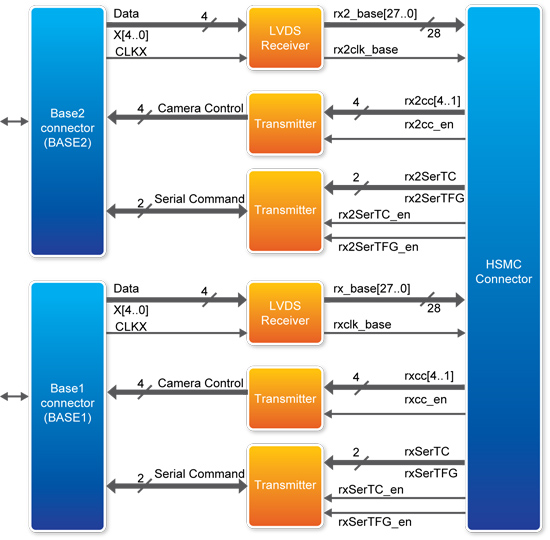

                           CLR-HSMC(Dual-base 模式) 功能方框图

连接性

CLR-HSMC 与 Base 模式的相机连接示意图

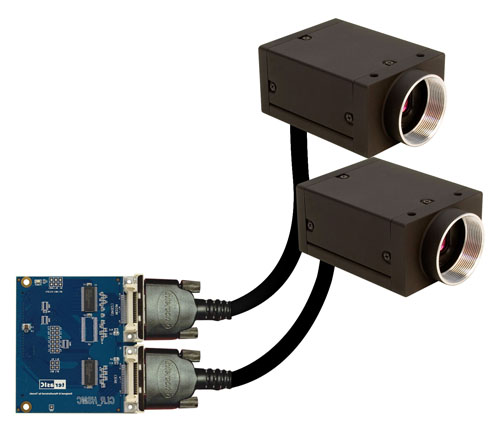

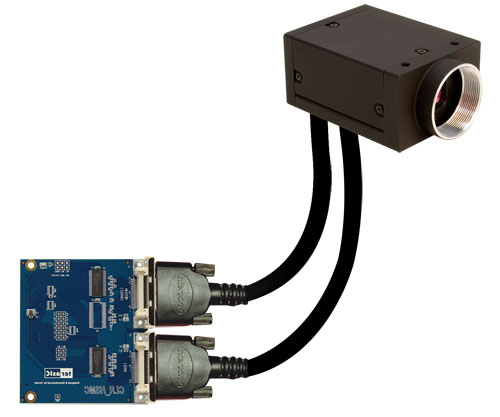

CLR-HSMC 与 Medium 模式的相机连接示意图

连接性

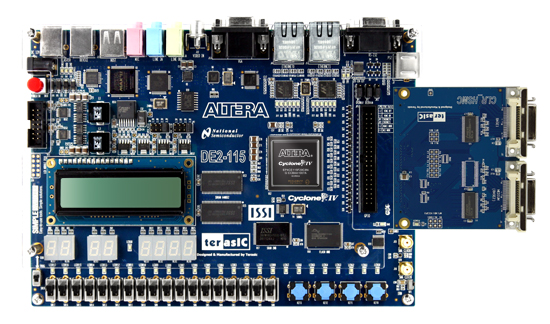

CLR-HSMC 与 DE2-115 连接示意图

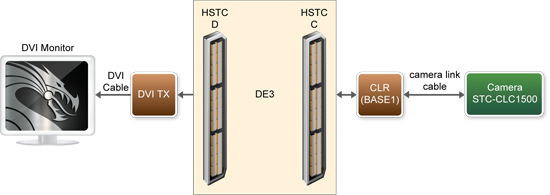

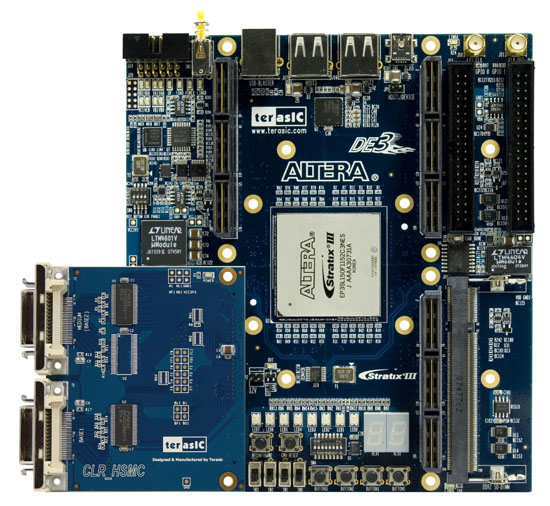

CLR-HSMC 与 DE3 连接示意图
注意:连接 CLR-HSMC 与 DE3 需要使用 HFF 子卡,该子卡包含在 DE3 包装盒内。

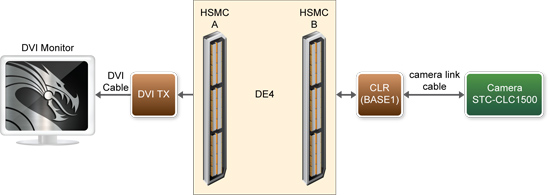

CLR-HSMC 与 DE4 连接示意图
注意:连接 CLR-HSMC 与 DE4 需要使用 THCB-HMF2 子卡,该子卡包含在 DE4 包装盒内。

应用

  • 机器视觉系统

参考设计

数位相机例程 (适用DE4)

该例程演示了数位相机通过 CLR-HSMC 子卡与 DE4 组合在一起的应用。

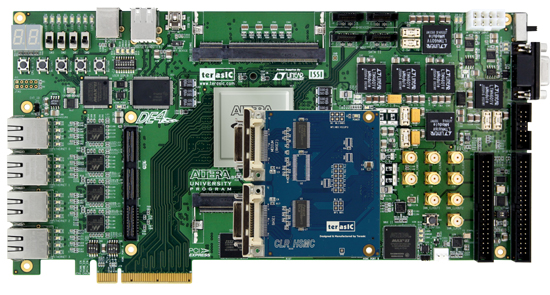

数位相机例程的硬件设置

数位相机例程(适用DE3)

该例程演示了数位相机通过 CLR-HSMC 子卡与 DE3 组合在一起的应用。

数位相机例程的硬件设置

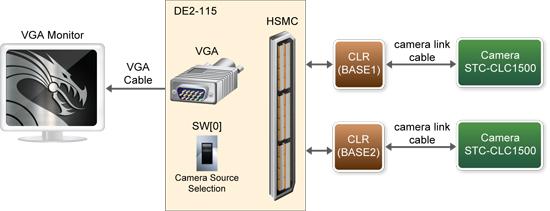

数位相机例程(适用DE2-115 )

该例程演示了数位相机通过 CLR-HSMC 子卡与 DE2-115 组合在一起的应用。

数位相机例程的硬件设置

带PCI-E接口的数位相机(适用DE4 )

该例程是 DE4 示例的一个扩展,我们可以轻松的实现将一个 DVI 接口的控制器替换为一个终端 PC 的应用,它通过 PCIe 接口实现与 DE4 的通信,并且能够更好的实现视频影像的实时输出。

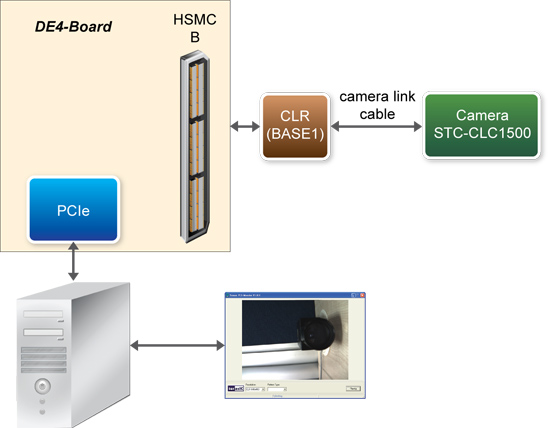

带 PCI-E 接口的数位相机例程的硬件设置
