子板 影像显示类 800 万像素相机与 HDMI 输出套件 (FMC介面)

D8M-FMC

800 万像素相机与 HDMI 输出套件 (FMC介面)

规格

  • 封包接口: FMC ,支持的电压标准是 1.8/2.5/3.0/3.3V
  • MIPI 相机模块:
    • Chip P/N: OV8865
    • 色彩滤波:Bayer Pattern
    • 视角: 70 度
    • 镜头类型: 1/3.2 英尺
    • 像素: 3264x2448 (8 百万像素)
    • 帧率: 最大每秒 60 帧,分辨率为 1408 x 792,每秒 30 帧,分辨率为 3268 x 2448
    • 支持聚焦控制
    • 接口: MIPI
  • MIPI 解码器:
    • Chip P/N: TC358748XBG
    • 兼容 MIPI CSI-2
    • MIPI 到并行端口转换器
    • 支持 4 数据通道
  • HDMI TX v1.4
  • 包尺寸: 73.4x60.0 mm

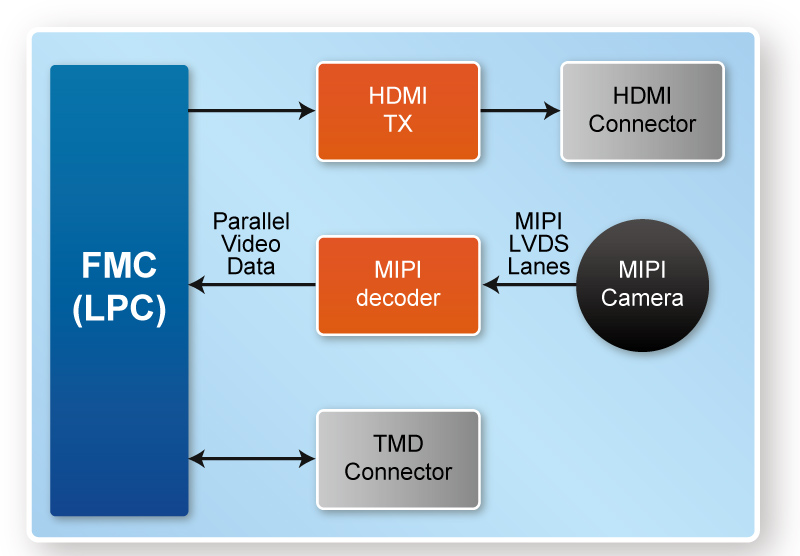

功能框图

D8M-FMC的功能框图如图所示。MIPI摄像模块通过MIPI链路将采集到的视频发送给MIPI解码器。MIPI解码器将MIPI视频数据转换为并行数据,并通过FMC连接器输出到FPGA主板。通过I2C接口,FPGA可对MIPI摄像模块和MIPI解码器的参数进行配置。如MIPI相机模块输出像素个数、RGB增益、对焦位置、MIPI解码器锁相环、视频MIPI解码器参数等。

D8M-FMC还包括一个HDMI- TX接口,当FPGA主板没有显示功能时,开发人员可以使用该接口在带有HDMI输入的监视器上显示处理后的视频图像。

连接

 D8M-FMC 套件是专为拥有 FMC 扩展口的 FPGA 开发板设计的。

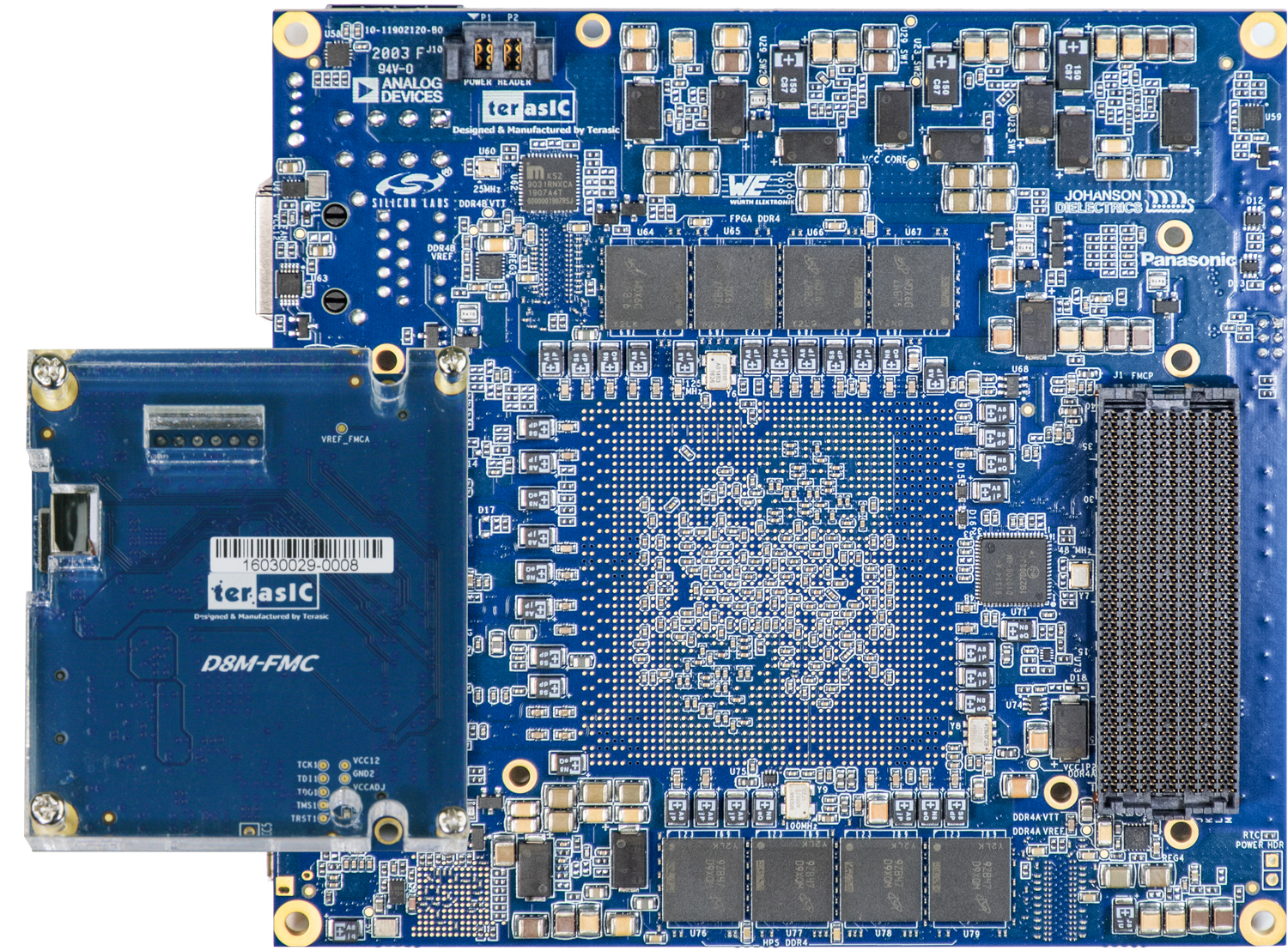

  • 连接 D8M-FMC 子卡和 TR5 开发板

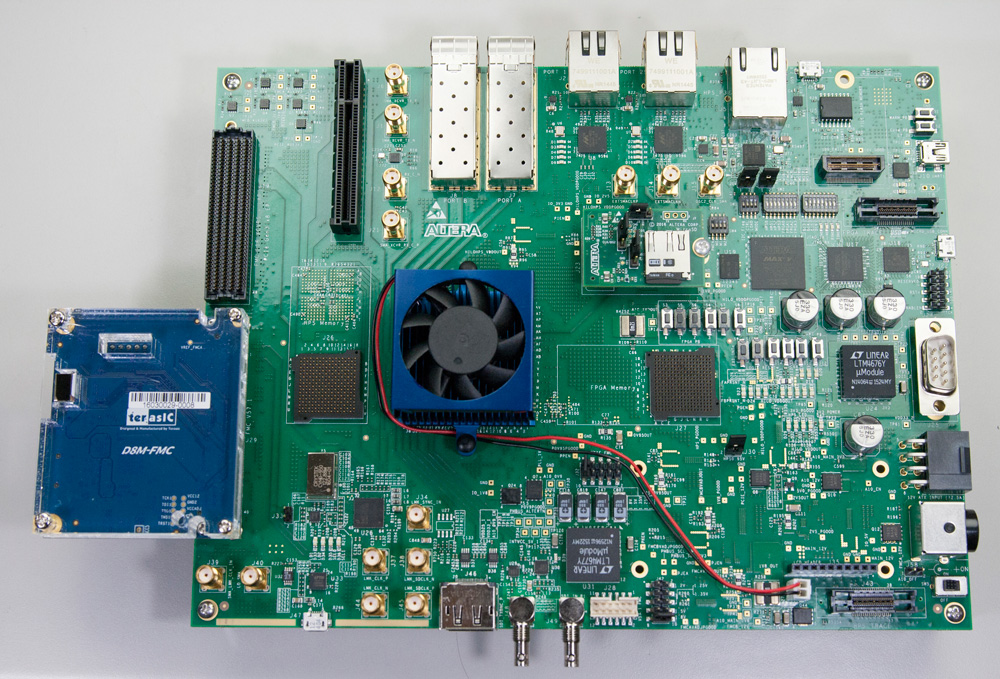

  • 连接 D8M-FMC 子卡和 Intel A10SoC 开发板

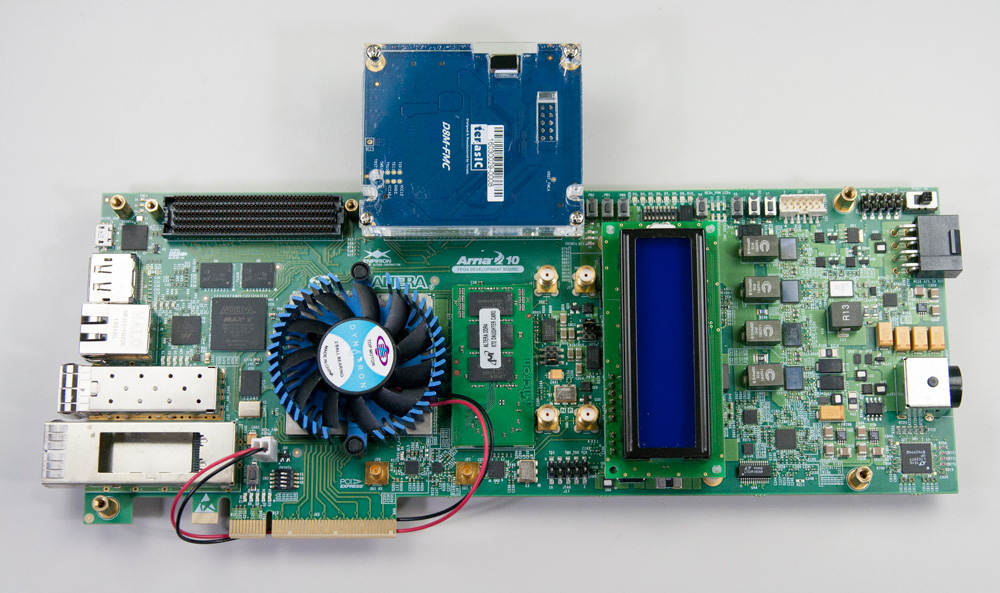

  • 连接 D8M-FMC 子卡和 Intel A10GFP 开发板
