接收

• 最多支持2个直接转换射频接收通道
• 完全集成合成器（包括循环滤波）
• 数据通路由 LNA、解调器、LPF、ADC和数字滤波器组成。
• 支持AGC、正交校准和直流偏移校准
• NF: 2.5dB @1GHz
• 连续时间sigma-delta ADC, 采样速率为640MSPS
• 数字滤波器： 128个全复数的tap，在2到48之间抽取
• 增益：: 1dB step size，80dB的模拟范围，30dB的数字范围（post ADC scaling）
• 板载温度校正RSSI传感器

发送

• 最多支持2个直接转换射频接收通道
• 完全集成合成器（包括循环滤波）
• 数据通路由 数字滤波、ADC和解调器组成
• 数字滤波器： 128个全复数的tap，在2到48之间抽取
• 增益： 0.25dB step size，范围86dB
• DAC采样率为320MSPS

时钟

时钟由器件AD9361控制，且软件编程可调。请参阅该器件数据手册里面的各种时钟。ARRadio子板为AD9361提供40MHZ晶振时钟。

SPI

SPI信号直接传递到HSMC连接器。

控制/监控

AD9361器件允许通过专用pin脚进行实时控制。 这些信号会被传递到HSMC连接器上。这些pin脚的功能包括增益，同步性，状态机控制等等都是可编程的。更多细节请参阅数据手册。

AD9361器件也允许通过另外一组专用pin脚对内部的信号进行实时监控。同样，这些内部信号会被传递到HSMC连接器上。这些pin脚被内部信号多路复用， 您可以在数据手册里面找到对此的最佳描述。

电源

关键组件:

ADP1755	低压差线性稳压器，1.2A，1.6 ~ 3.6V
ADP2164ACPZ	高效降压 DC DC 稳压器

子卡所有的电源都来自FPGA（通过HSMC接口）

连接性

Arradio子卡可以和如下Terasic FPGA 开发板连接:

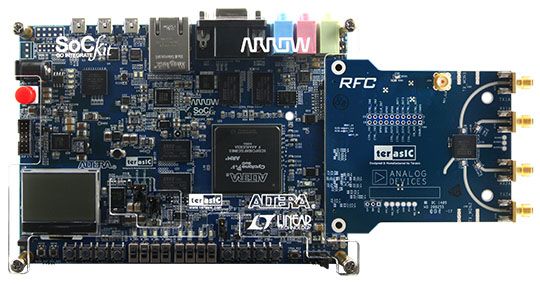

　 连接 SoCKit
