功能介绍

• 双AD通道提供14位分辨率和高达65 MSPS的传输速率
• 双DA通道提供，14位分辨率和高达125 MSPS的传输速率
• 提供HSMC和GPIO双接口可供选择
• 时脉来源可以来自100MHz 振荡器 、AD/DA通道的SMA接口、HSMC/GPIO接口上的PLL界面
• 尺寸：90.3*78.2毫米

应用特色

• 低成本示波器及讯号产生器
• 通讯收发器
• 数位讯号处理
• Platform for various modulation techniques

连接性

THDB-ADA 共有 ADA-GPIO 及 ADA-HSMC 两种模块来分别与 DE1-SoC/DE2/DE1/DE0/DE2-70 及 SoCKit/TR4/DE4/DE3/DE2-115/DE2i-150/Cyclone V Starter Kit/Cyclone III Starter Kit 等开发板连接在一起。

ADA-GPIO 介面连接示意图

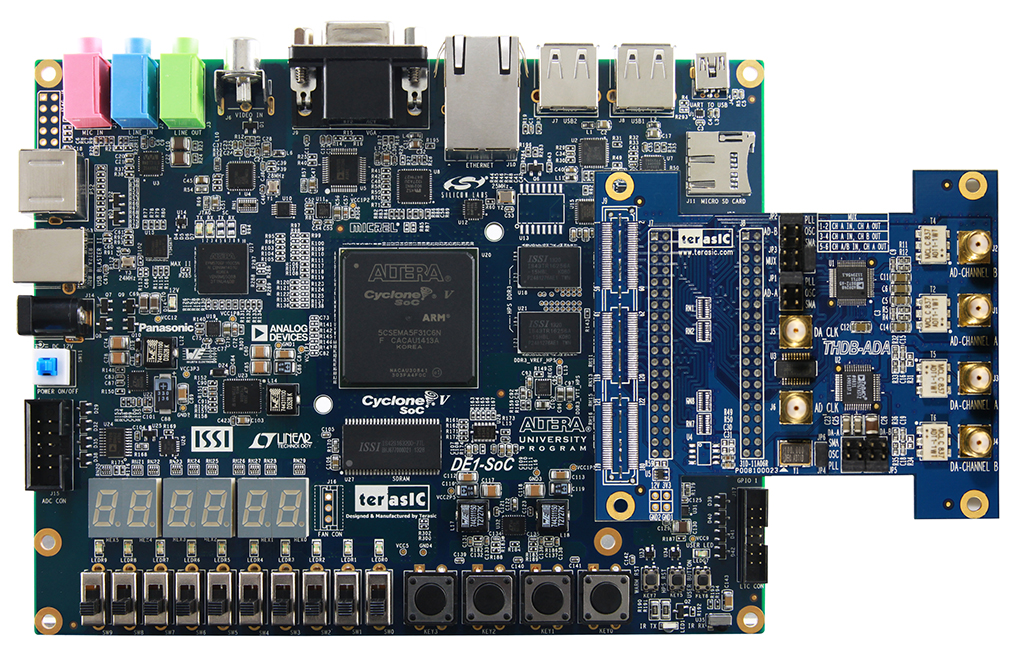

• ADA-GPIO 与 DE1-SoC 连接示意图

• ADA-GPIO 与 DE2-70 连接示意图

ADA-HSMC 介面连接示意图

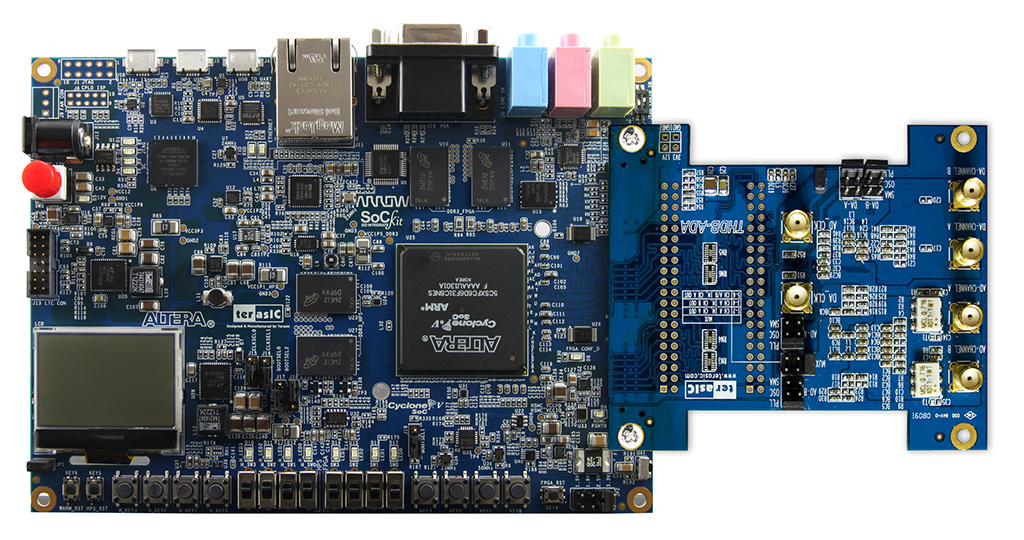

• ADA-HSMC 与 SoCKit ( C5S) 连接示意图

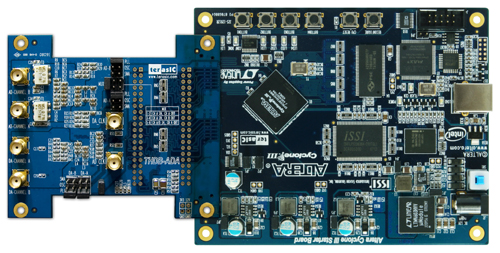

• ADA-HSMC 与 Cyclone III Starter Kit  连接示意图

• ADA-HSMC 与 DE3 连接示意图
  备注:连接时需使用 SFF 或 HFF 转接板,此转接板已内含于 DE3 产品中

• ADA-HSMC 与 DE4  连接示意图
  备注:连接时需使用 HMF2 转接板,此转接板已内含于 DE4 产品中

• ADA-HSMC 与 DE2-115 连接示意图

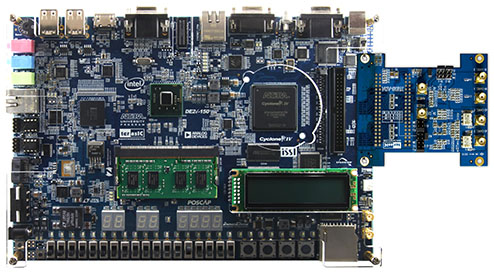

• ADA-HSMC 与 DE2i-150 连接示意图

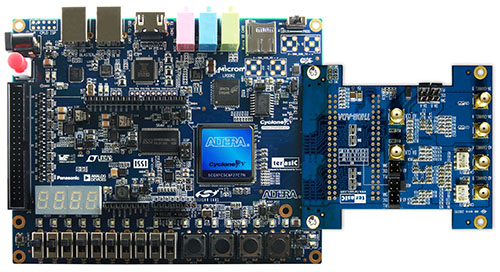

• ADA-HSMC 与 C5G(Cyclone V GX Starter Kit) 连接示意图

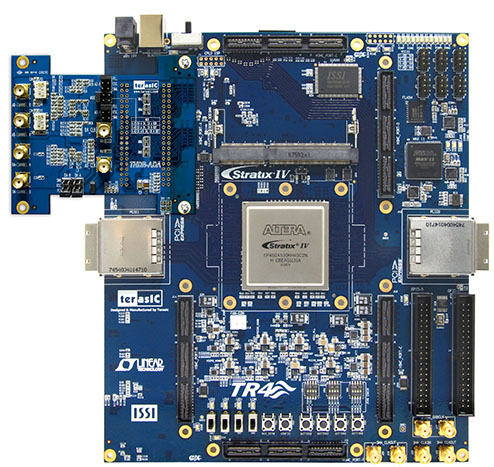

• ADA-HSMC 与 TR4 连接示意图
