参数

• 从 HSMC 到 BCM8727 有两个独立的 XAUI 接口
• 从 BCM8727 到 SFP+ 槽有两个独立的 SFI 接口
• MDIO 接口
• I2C EEPROM 用于 HSMC 识别和用户数据
• Si5334C 时钟发生器
• 可通过 SMA 连接器和 HSMC 连接器获得 156.25MHz 的参考频率
• 每个通道对应有 4 个两色的 LED 灯 (总共 8 个 2 色的 LED 灯)

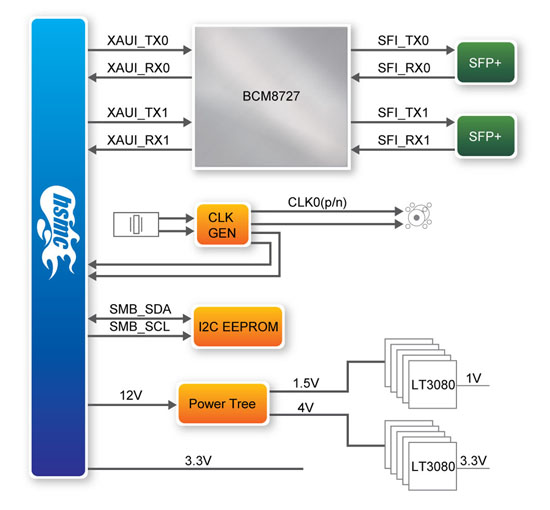

功能框图

连接

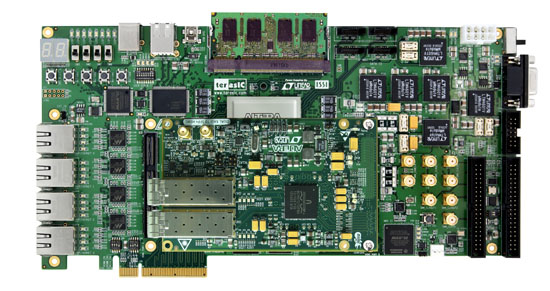

 DUAL XAUI TO SFP+ HSMC 子卡与 Startix IV GX FPGA Development Board 开发板连接

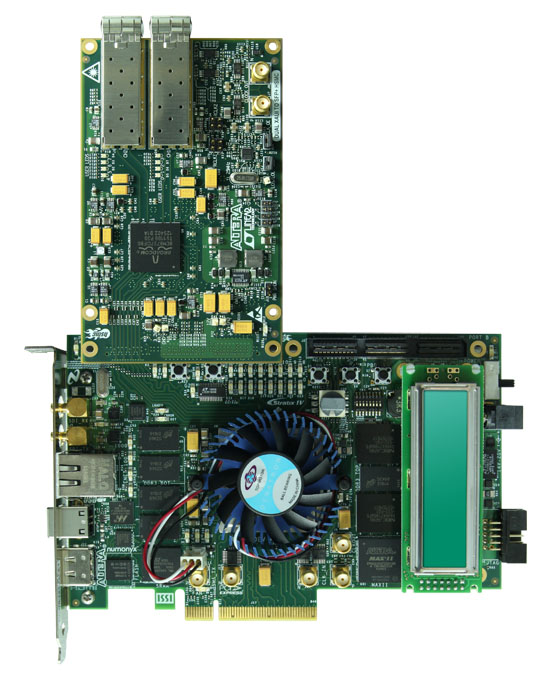

 DUAL XAUI TO SFP+ HSMC 子卡与 DE4 开发板连接
