HDMI_TX_HSMC 是带有 HSMC (High Speed Mezzanine Connector) 接口的 HDMI 数据发送子板，子板包含如下丰富特性：
- One HSMC interface for connection purpose
- One HDMI transmitter with single transmitting port
- One 2K EEPROM
- Powered from 3.3V and 12V pins of HSMC connector

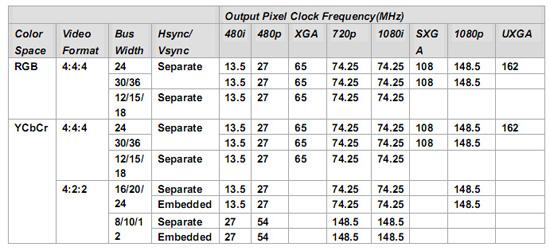

兼容 HDMI 1.3a, HDCP 1.2, and DVI 1.0 的规格。支持如下视频输出格式：

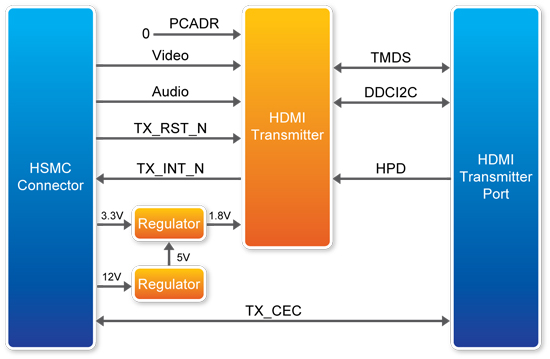

功能方框图
HDMI_TX_HSMC 功能方框图
连接性

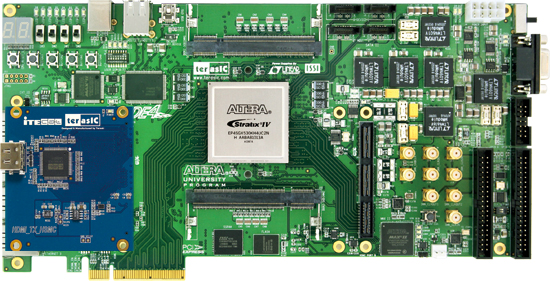

HDMI_TX_HSMC 与 DE4
连接示意图

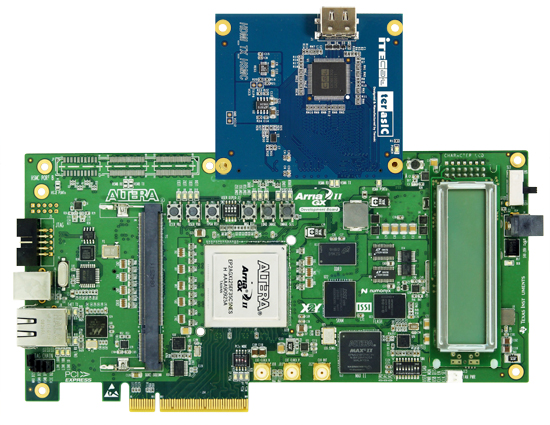

HDMI_TX_HSMC 与 A2GX
连接示意图

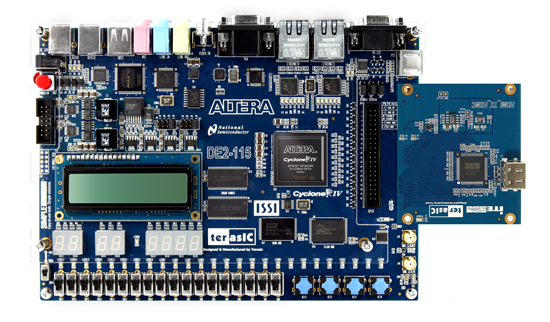

HDMI_TX_HSMC 与 DE2-115
连接示意图
注意：连接 HDMI_TX 与 DE4 需要使用 THCB-HMF2 子卡，如下图所示：
THCB – HMF2 子卡
参考设计
发送示例
参考设计产生的音视频信号输出至 HDMI 显示器；视频输出支持不同的色彩空间包括：YUV422,YUV444 和 RGB444。分辨率包括如下 11 种：
- 720x480p60
- 1024x76pP60
- 1280x720p50
- 1280x720p60
- 1280x1024
- 1920x1080i60
- 1920x1080i50
- 1920x1080p60
- 1920x1080p50
- 1600x1200p5
- 1920x1080i120

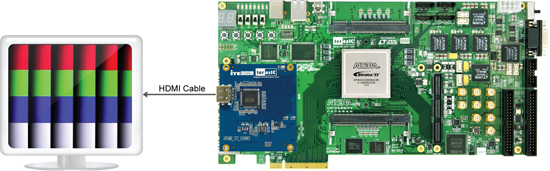

发送参考设计演示图
