FPGA Devices

• Stratix III EP3SL150 (DE3-150)
  • 142,000 logic elements (LEs)
  • 5,499K total memory Kbits
  • 384 18x18-bit multipliers blocks
  • 736 user I/Os

• Stratix III EP3SE260 (DE3-260)
  •  254,400 logic elements (LEs)
  • 14,688K total memory Kbits
  • 768 18x18-bit multipliers blocks
  • 736 user I/Os

• Stratix III EP3SL340 (DE3-340)
  • 338,000 logic elements (LEs)
  • 16,272K total memory Kbits
  • 576 18x18-bit multipliers blocks
  • 736 user I/Os

DE3開發板擁有最強大的功能，讓使用者可以輕鬆利用豐富的開發資源以及各種設計介面，其中，DE3尤其為針對高速訊號處理的應用以及複雜的演算法設計計畫提供了一個完美的平台。

• 內建 USB Blaster電路使用於FPGA 程式下載或控制
• 支援JTAG 下載模式
• DDR2 SO-DIMM 插槽
• 4個按鈕
• 1個8鈕開關
• 4個指撥開關
• 8顆 RGB LED
• 2個七段顯示器
• USB Host/Slave 控制器搭配一個mini-usb接頭來提供 Host/Slave功能.另有兩個Type A接頭提供device功能
• SD Card 插槽
• 50Mhz 振盪器
• 1個SMA接頭用來接收外部clock
• 1個SMA接頭提供 PLL clock 輸出
• 4個 公的 180-pin High Speed Terasic Connectors(HSTC)置於DE3上層
• 4個 母的 180-pin High Speed Terasic Connectors(HSTC)置於DE3背層
• 2個40-pin 擴充接頭

效能

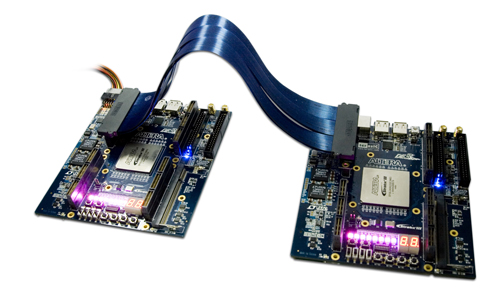

High Speed Samtec Cable: REF-136223-02 (QSH-090-01-F-D-A-K)

經過實際測試結果, 高速I/O傳輸速度可達1.25 Gbps.(Stratix III之最高極限)

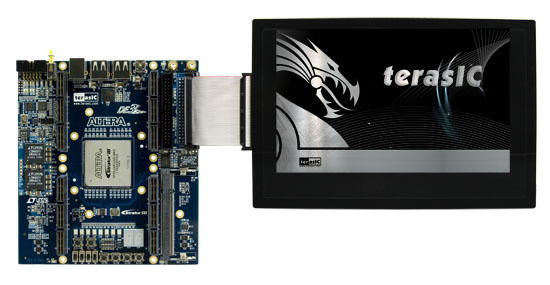

　　 MTL 介面連接示意圖

• MTL 與 DE3 連接示意圖

　　 COMM 介面連接示意圖

• COMM 與 DE3 連接示意圖
