FPGA
- Intel Stratix 10 SoC FPGA 1SX280HU2F50E1VG
FPGA 配置
- 內建 USB Blaster II 電路用於 FPGA 配置與除錯
- 支持自 QSPI Flash 配置的 AS Mode
Clock 與通用介面
- 4 個 50Mhz Single-ended Clock 源
- 1 個 100Mhz Single-ended Clock 源
- Clock Generator Si5341
- LED x2, Button x2, Dip Switch x2, CPU Reset
- 電源開關
- FMC Adjustable Voltage 1.8V/1.5V/1.2V
- FMC+ Adjustable Voltage 1.8V/1.5V/1.2V
記憶體
- 1024Mbit QSPI Flash (EPCQL1024 Compliant)
- 共有 64GB DDR4 x72 2133MT/s with ECC
- 兩個獨立 DDR4 bank
- 其中一個 DDR4 bank 為 FPGA and HPS 共享
通訊與擴展介面
- FMC (Vita57.1) 連接器帶有 10 條 transceivers (VCCIO 可以支持 1.8V/1.5V/1.2V 選擇)
- FMC+ (Vita57.4) 連接器帶有 24 條 transceivers (VCCIO 可以支持 1.8V/1.5V/1.2V 選擇)
硬核處理系統(HPS)
- MicroSD Socket
- Gigabit Ethernet 並帶有 RJ45 連接器
- USB OTG 並帶有 Micro USB 連接器
- UART to USB 並帶有 Mini USB 連接器
- RTC
- LED x1, Button x1, Cold Reset Button
- 1x6 GPIO Header
Dashboard 系統
- 輸入電源監測
- 監測 FPGA 與板體溫度
- 風扇控制與監測
- 自動風扇轉速控制
- 電源自動切斷保護機制
電源輸入
- 12V 來源自 2x4 PCIe 連接頭
- 12V 來源自 Samtec 連接頭 (預留給 Carrier Board 連接使用)

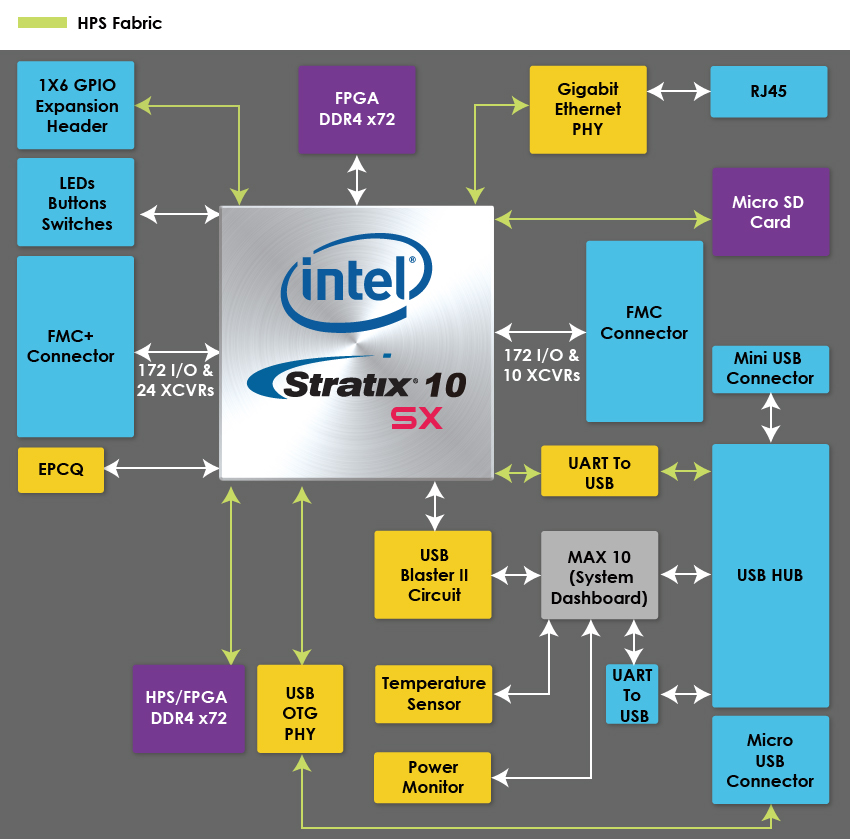

功能區塊圖
Apollo Developer Kit
- 套件包含
- Apollo S10 Module (散熱裝置已經安裝在內)
- Apollo Carrier Board
- Apollo Carrier Board 的產品規格如下:
- PCIe Gen3 x4 via Thunderbolt 3 (Type-C Connector)
- USB Downstream port via Thunderbolt 3 (Type-A Connector)
- 兩個 QSFP 連接器 (40G Ethernet)
- Clock Generator to provide reference clock for transceiver IP
- LED x4, Button x2, Switch x2
- 2x20 GPIO Expansion Header. IO Standard可調為3.3V/2.5V/1.8V
- HDMI TX port (Rev.C or later version supported)
- Apollo Carrier Board 的功能方塊圖
與 FMC 界面子卡相連接:
- 與 12G SDI-FMC 子卡連接:

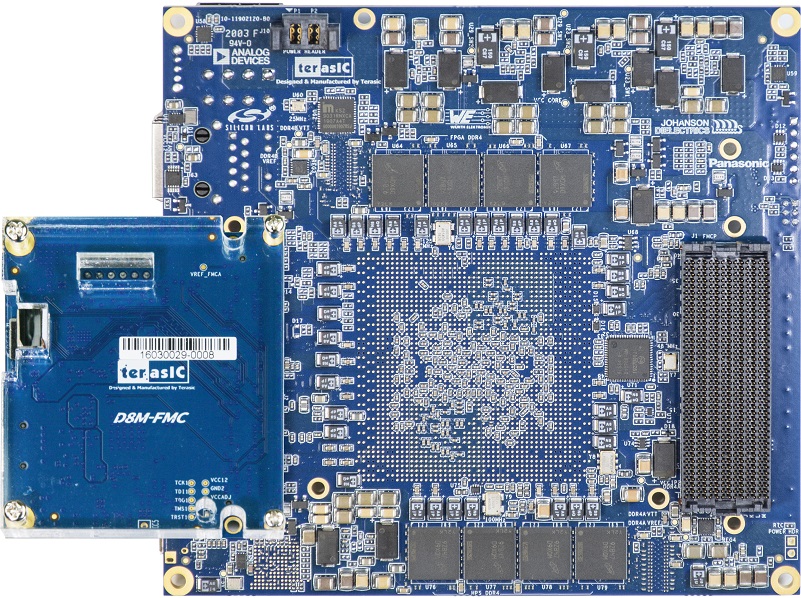

- 與 D8M-FMC 子卡連接:

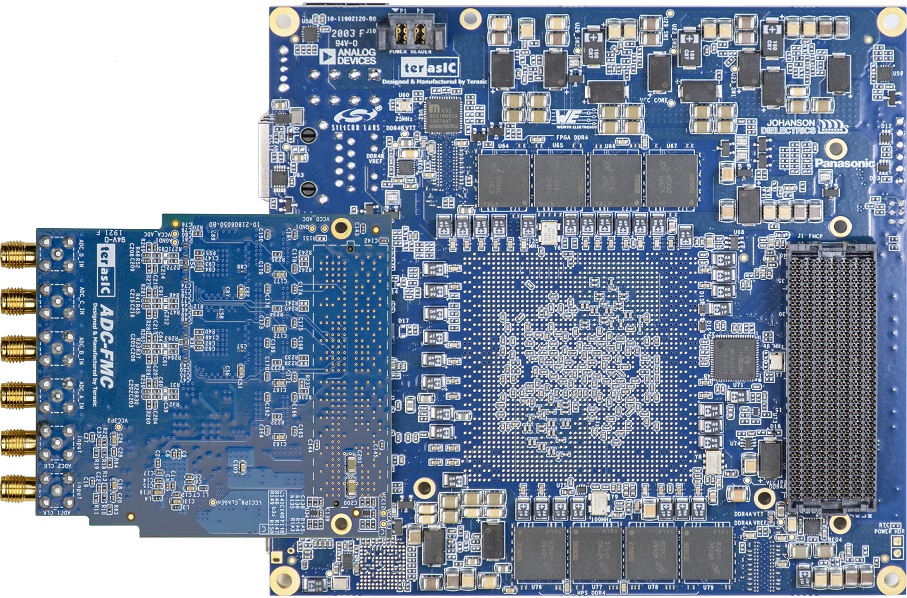

- 與 ADC-FMC 子卡連接:

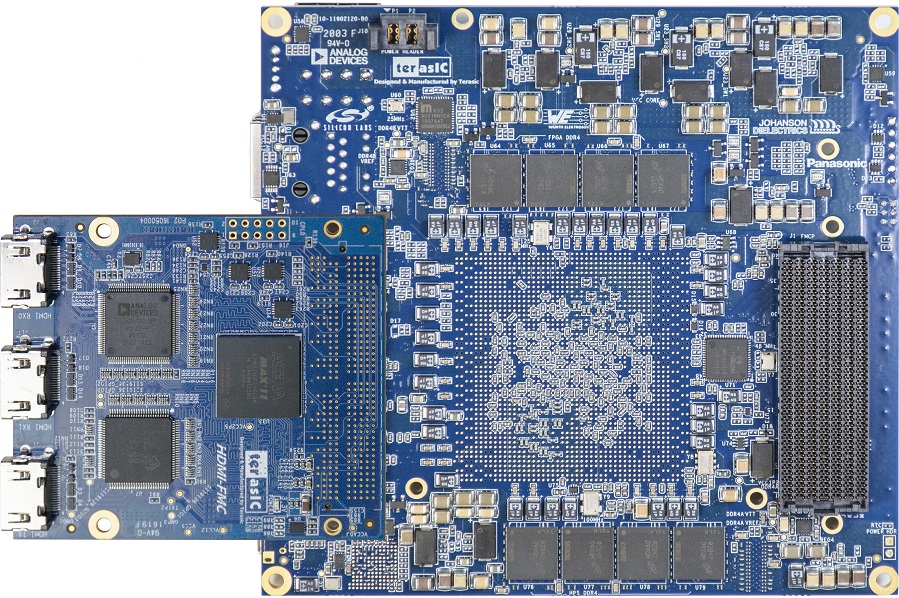

- 與 HDMI-FMC 子卡連接:

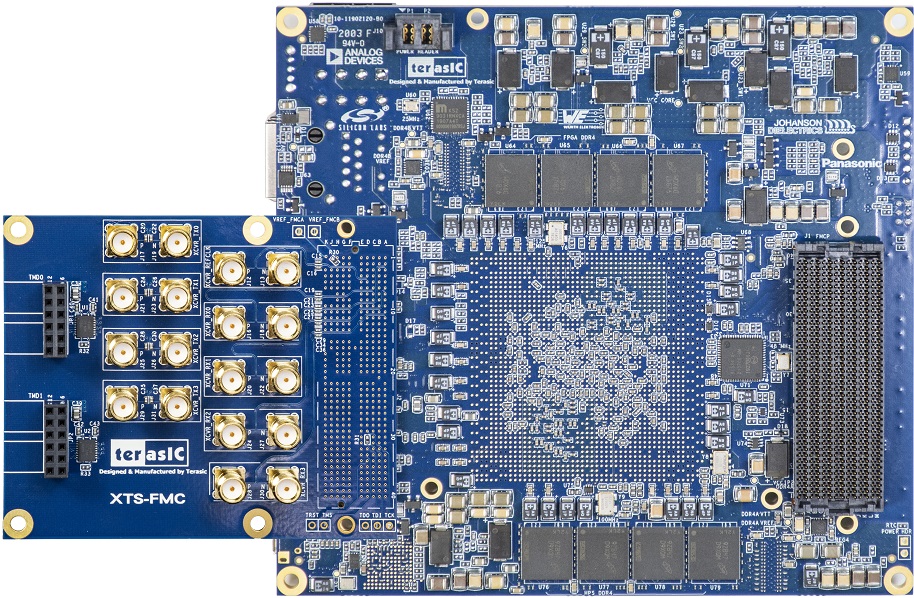

- 與 XTS-FMC 子卡連接:
- 與 P16E-FMCP 子卡連接:
- 與 F2G-FMC 子卡連接:
