DE25-Nano

• FPGA：A5EB013BB23BE4SCS（138K 逻辑单元 / LE）
• 尺寸：106.9mm × 68.58mm
• 板载编程器：通过 USB Type-C 接口接入的 USB-Blaster III 电路
• 配置模式：支持 ASx4 模式，搭载 128 Mbit QSPI 闪存
• 散热方案：主动式散热

FPGA 资源

• LPDDR4 内存：1GB 容量，32 位，数据速率：2666 MT/s（B 版本）/ 2133 MT/s（A 版本）
• SDRAM 内存：128MB 容量，16 位
• HDMI 输出：支持最高 1080p 分辨率
• 摄像头接口：1 个 MIPI 接口，含 2 条数据通道
• ADC 模块：8 通道模数转换器，配备 2×5 引脚排针
• GPIO 排针：2 个 3.3V 2×20 DE-GPIO 排针（兼容友晶标准）
• 用户交互：8 个用户指示灯（LED）、2 个按键、4 个滑动开关
• UART 端口：通过 Type-C 接口引出的 2 引脚 UART 串行接口
• 散热管理：集成温度传感器及风扇控制器

HPS 资源

• MicroSD 插槽
• LPDDR4 内存：1GB 容量，32 位（与 FPGA 共享），数据速率：2133 MT/s
• 以太网：千兆以太网物理层（PHY），配备 RJ45 接口
• USB 端口：1 个通过 Type-C 接口实现的 USB 2.0 端口
• UART 接口：通过 Type-C 接口实现 UART 转 USB 功能
• 传感器：集成加速度传感器
• 用户交互：1 个指示灯（LED）、1 个按键、1 个冷复位按键

软件支持

• FPGA 示例代码
• Linux 板级支持包（BSP）

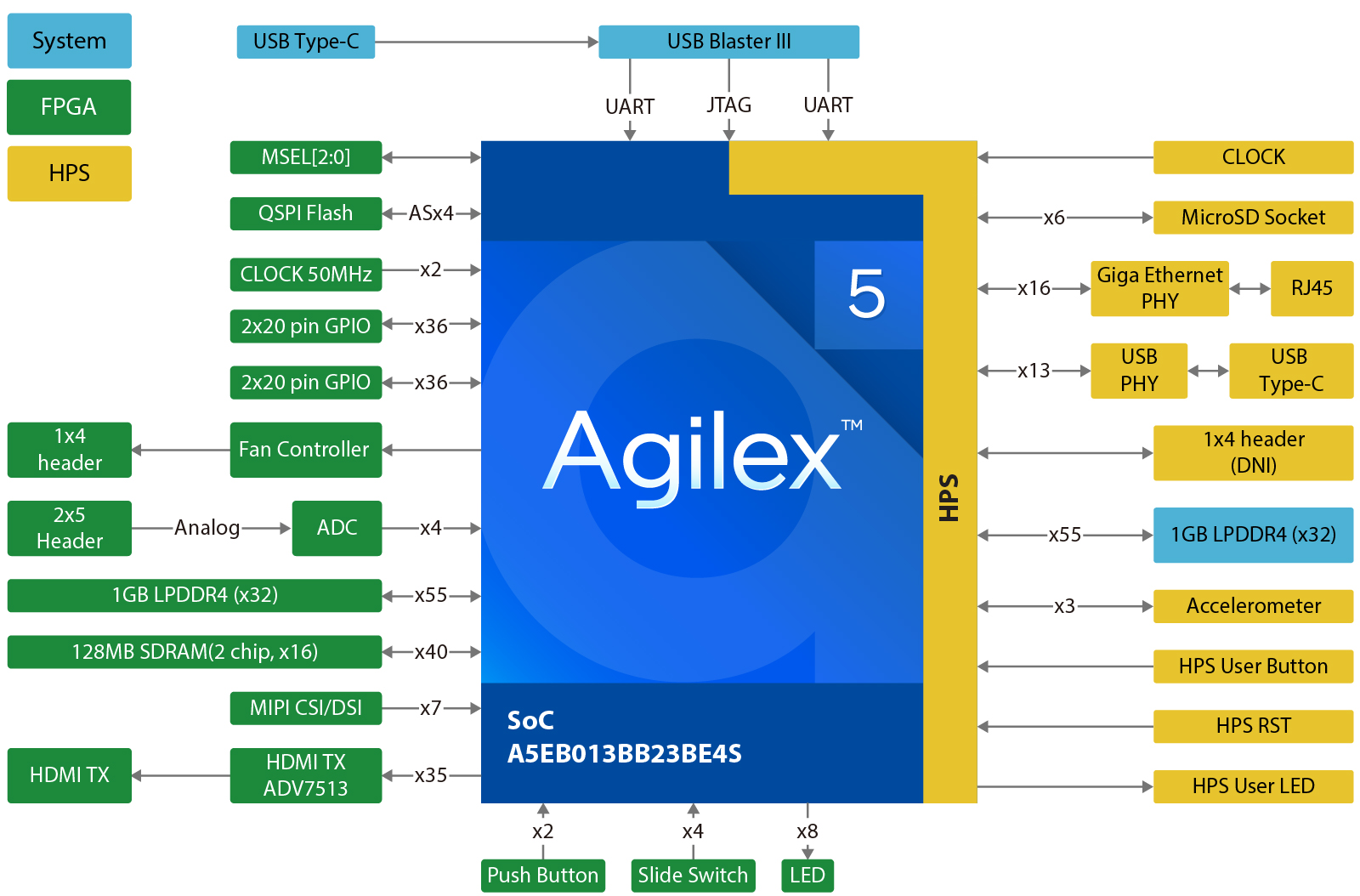

功能框图

C2×20 GPIO 子板连接支持

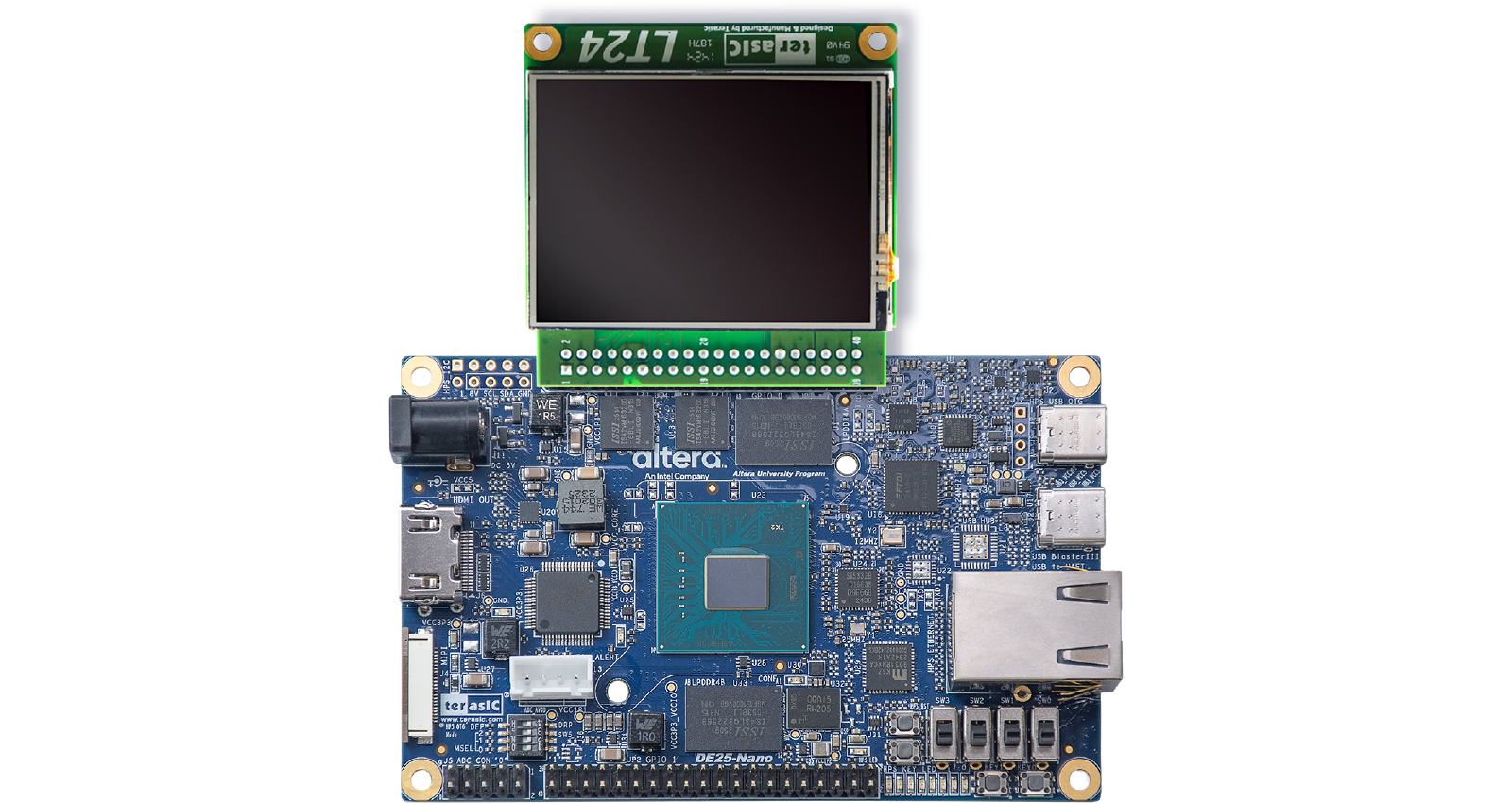

• 连接 LT24 子板

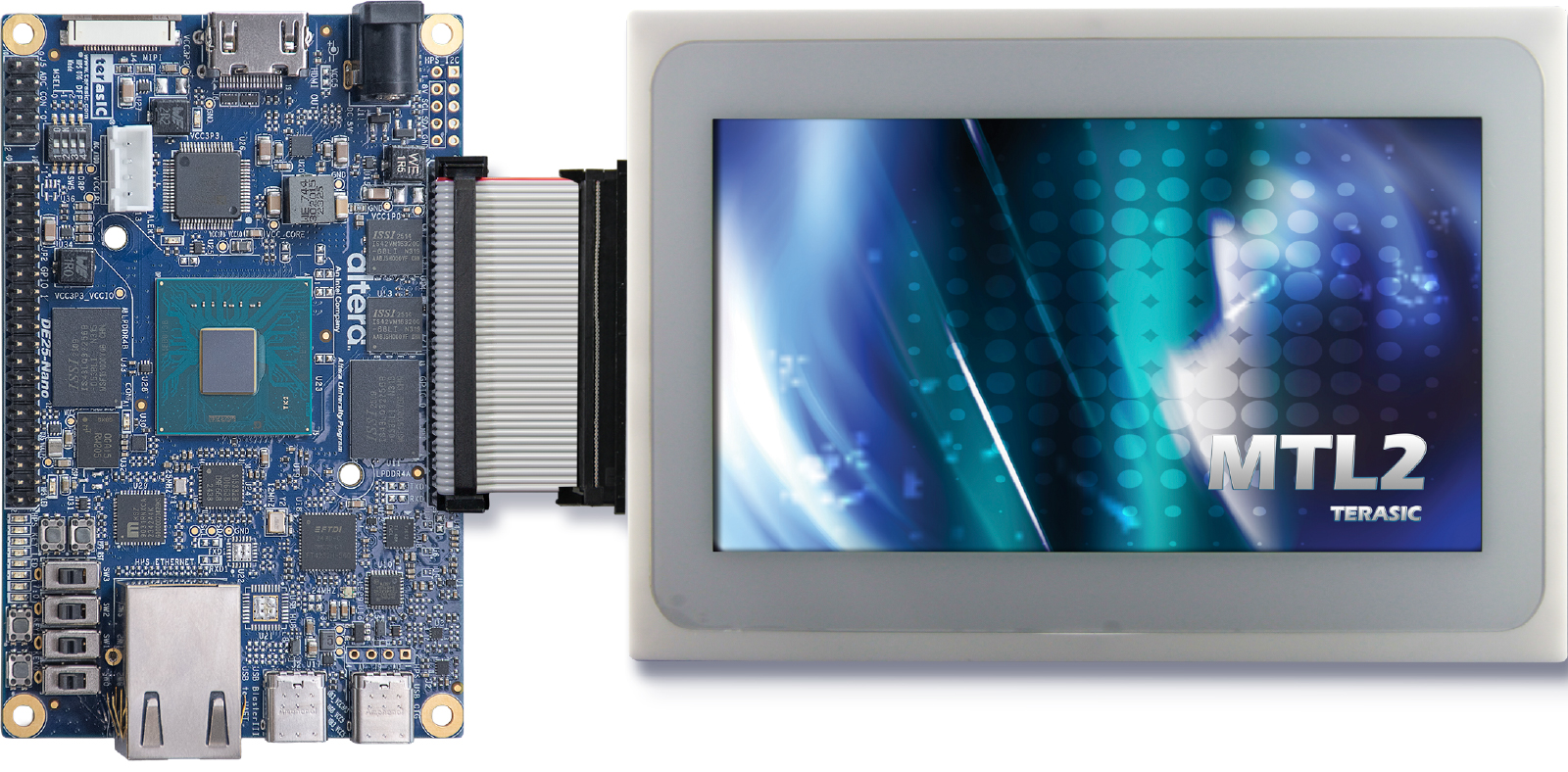

• 连接 MTL2 子板

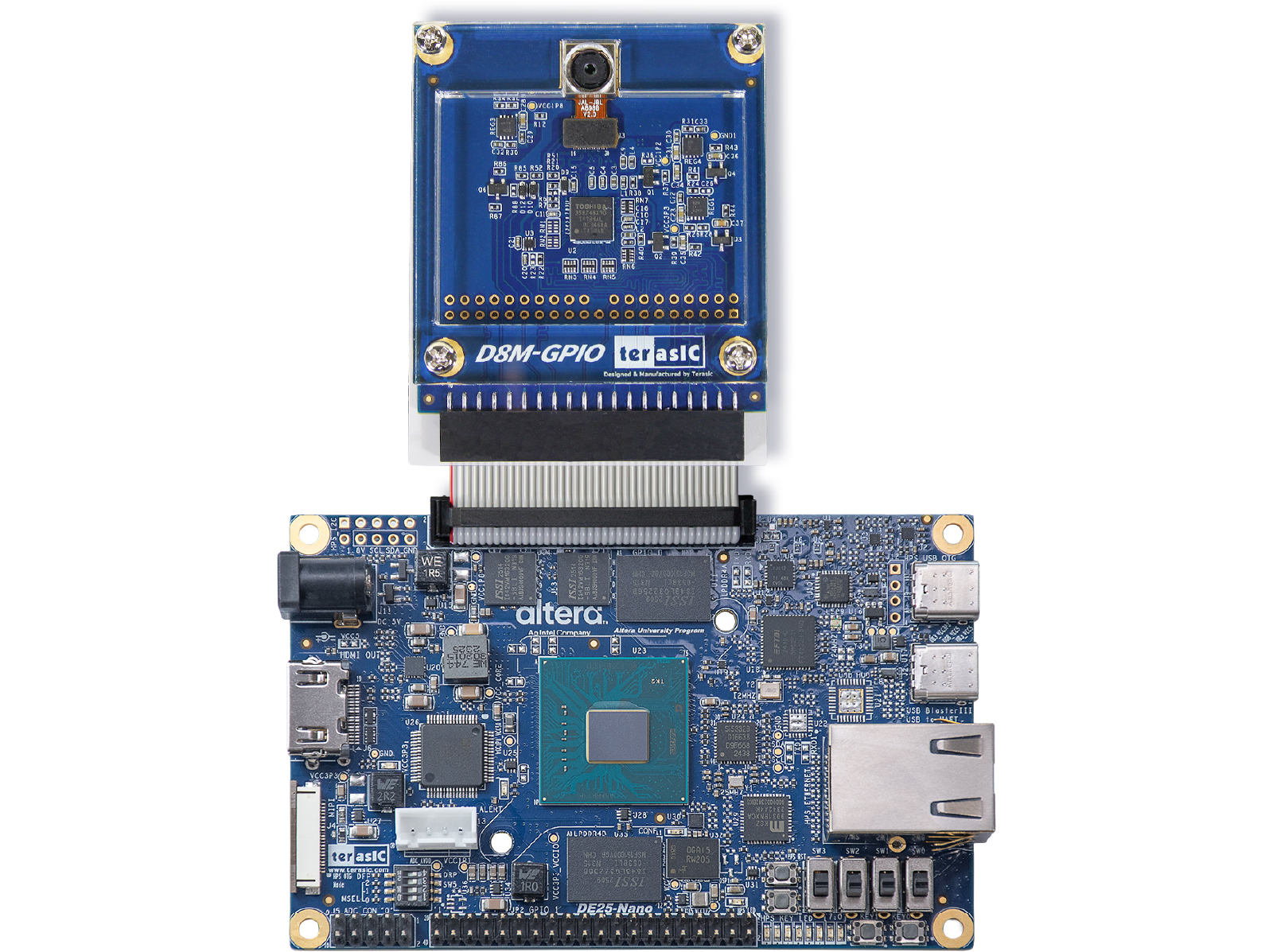

• 连接 D8M 子板

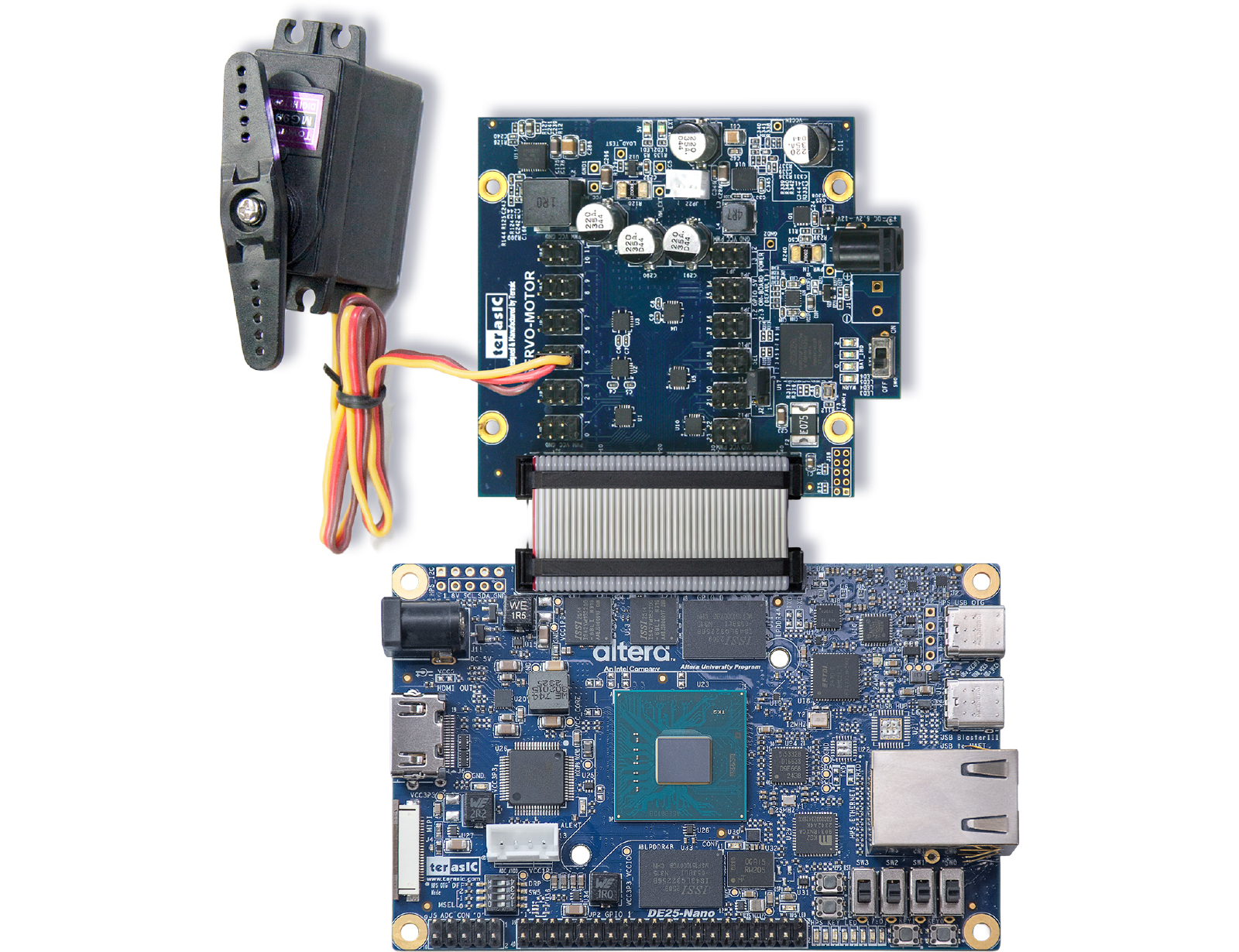

• 连接 SMK 子板

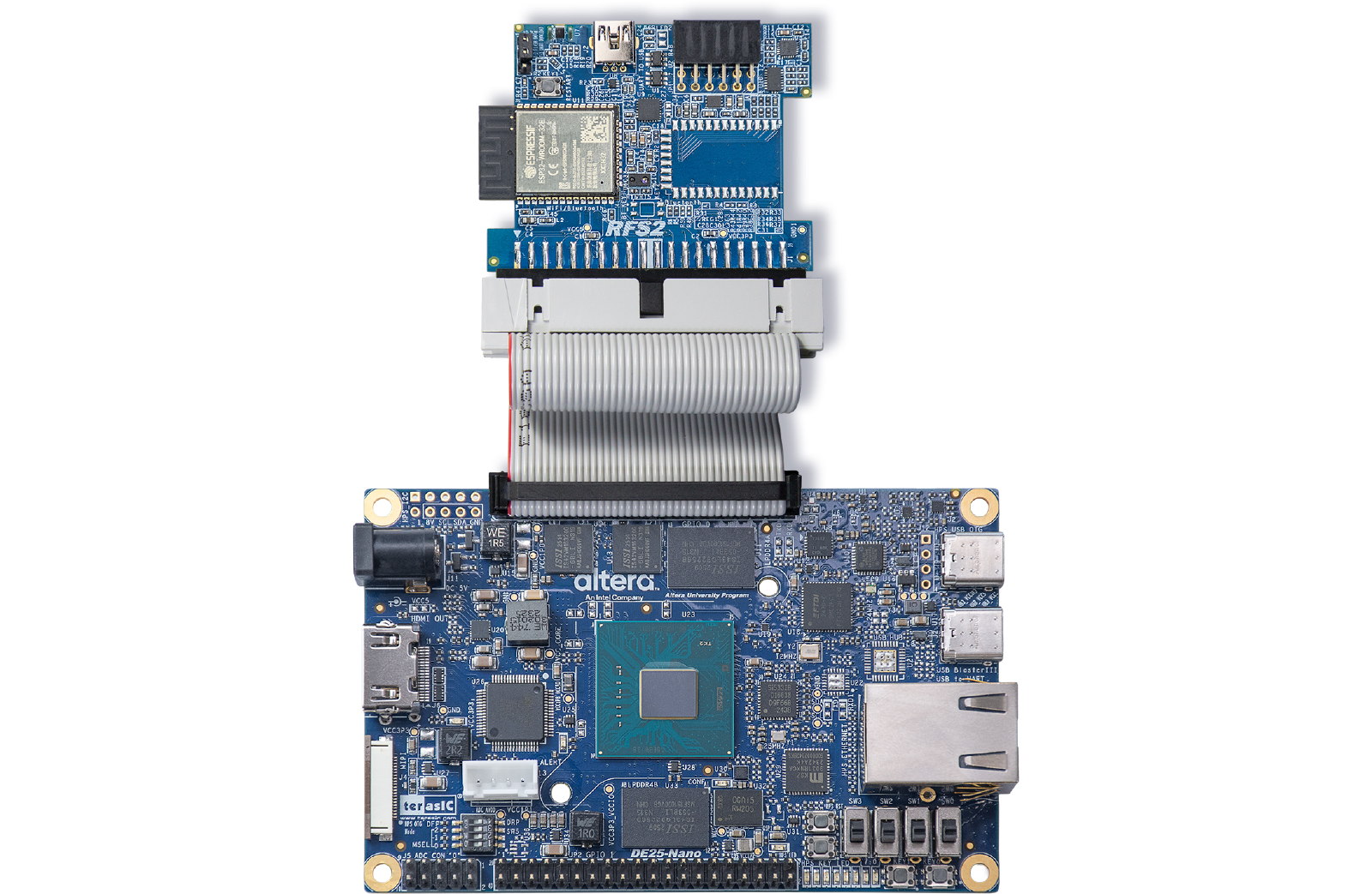

• 连接 RFS2 子板
