HDMI-FMC 子卡有许多功能﹐允许用户实现广泛的设计项目﹐从简单的电路到各种多媒体项目等｡

开发板具有以下硬件:

• 接口: VITA 57.1 FMC﹐可调节的 I/O 标准
  • 1.5/1.8/2.5V for revB
  • 1.2/1.5/1.8/2.5V for revC
• Tx 模块:
  • 芯片 P/N: SiI9136-3
  • HDMI 1.4a/1.3﹐HDCP 1.4 并兼容 DVI
  • 视频格式: 4:4:4 RGB, 4:4:4/4:2:2 YCrCb
  • 像素分辨率: 4Kx2K@30Hz
  • 像素时钟: DDR/SDR ﹐高达 300MHz
  • 支持3D 格式
  • 支持高比特率音频

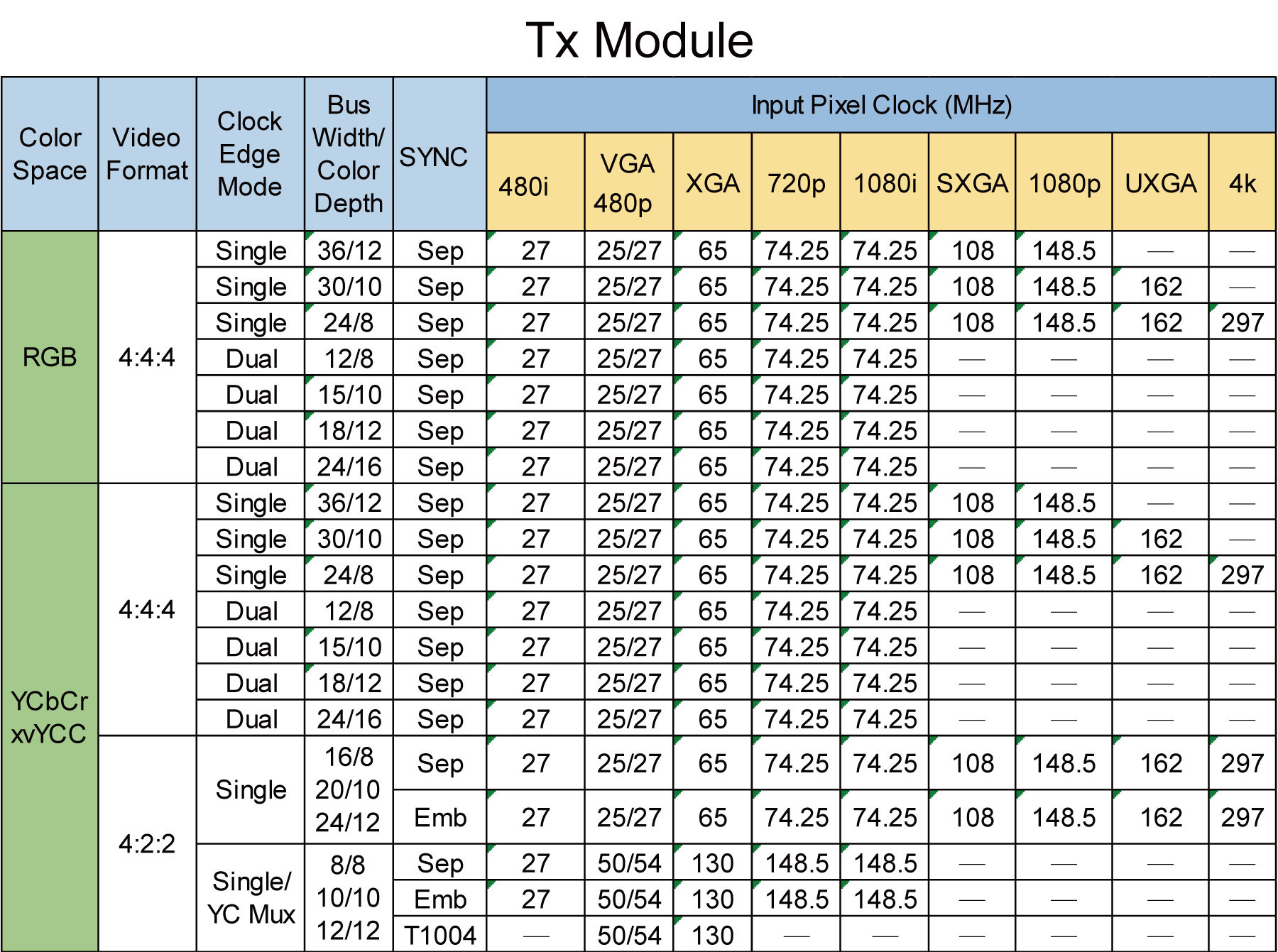

  • 支持以下输出视频格式

• Rx 模块：
  • 芯片 P/N:  ADV7619 (无HHDCP密钥)
  • HDMI 1.4a/1.3,兼容DVI
  • 视频格式: 4:4:4 RGB, 4:4:4/4:2:2 YCrCb
  • 像素分辨率: 3840x2160@30Hz
  • 像素时钟: DDR/SDR 高达297MHz
  • 支持以下输入视频格式:

HDMI-FMC 功能框图

连接

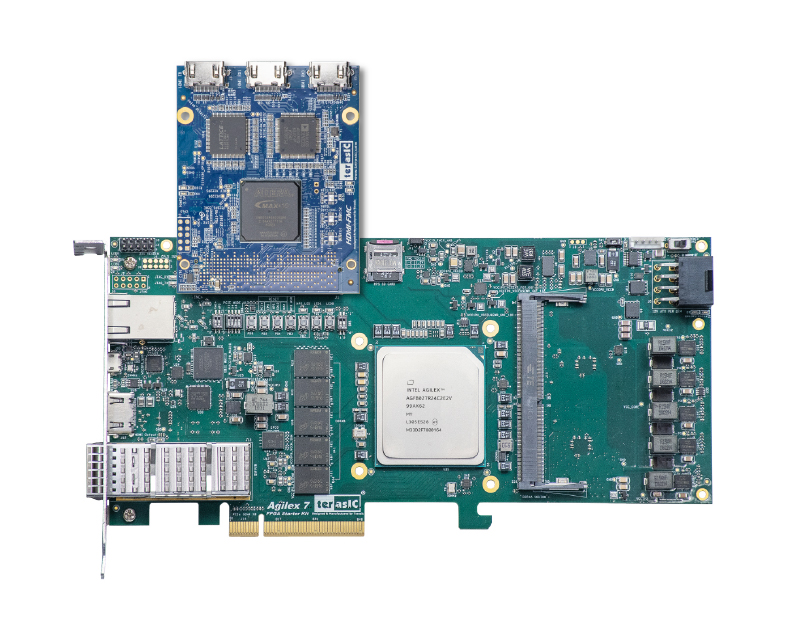

• 连接 HDMI-FMC(revC) 和 Agilex 7 FPGA Starter Kit

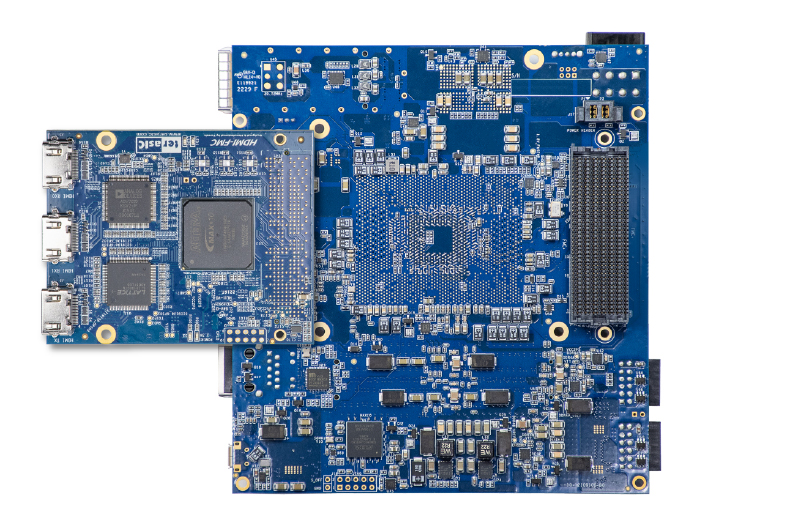

• 连接 HDMI-FMC(revC) 和 Apollo Agilex SoM 开发板

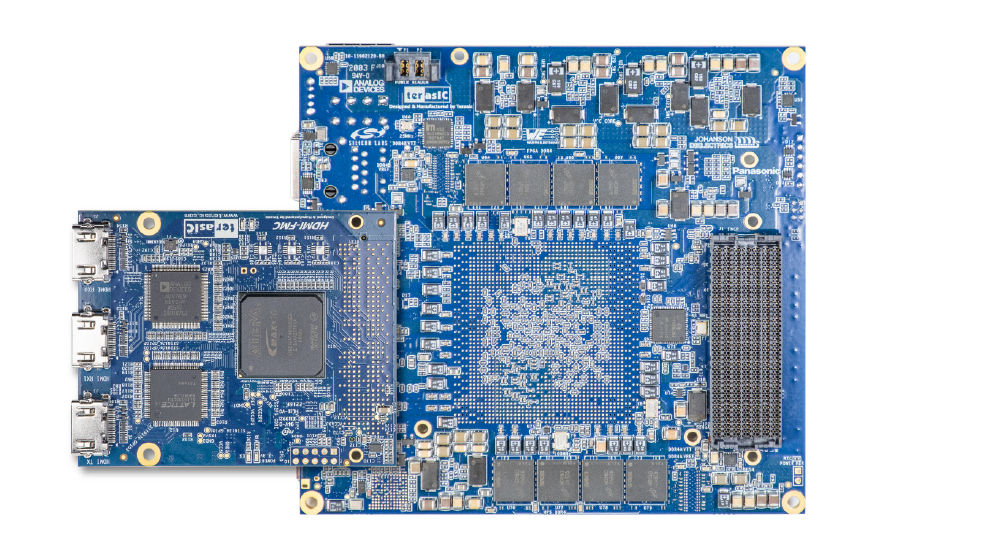

• 连接 HDMI-FMC 和  Apollo S10 SoM 开发板

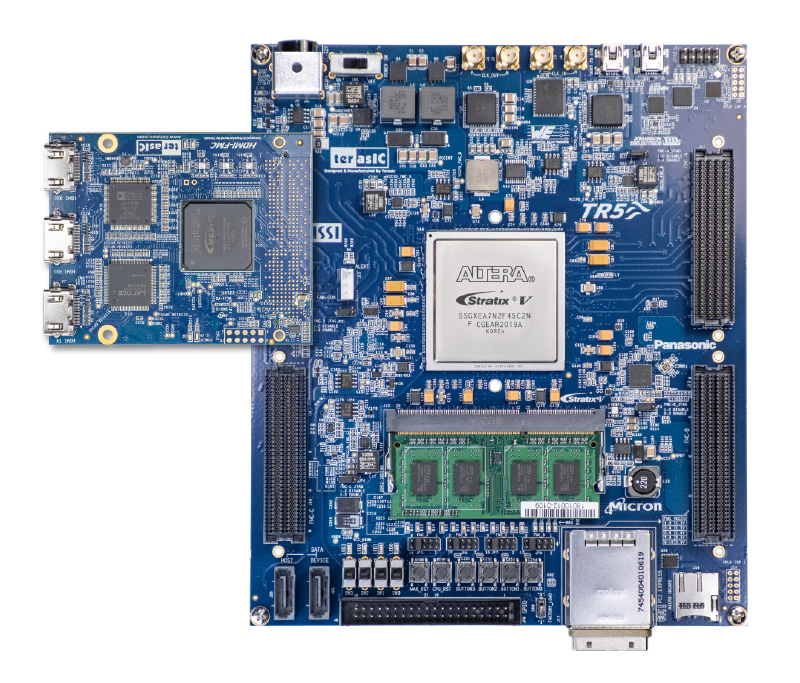

• 连接 HDMI-FMC 和 TR5 开发板的 FMCA 接口

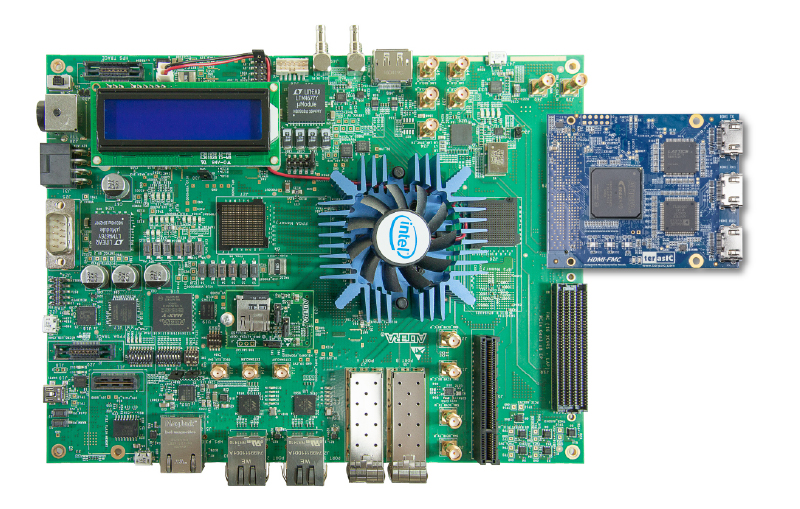

• 连接 HDMI-FMC 子卡和 A10SoC 开发板的 FMCA 接口
