Titan S10 SOM
SOM Specification
SOM System:
- FPGA: Stratix 10 1SX110HN3F43I2V
- Module Size : 98mm x 86mm
- Interface: FMC+ Connector x2 (FMC version available)
- ASx4 Mode with 512Mb QSPI Flash
- Board Management System
- Active Heatsink (12V Fan)
- Power by 12V via FMC+ Connector
SOM FPGA Subsystem:
- LED x2, KEY x2, SW x2, Fixed 25 /100MHz clock
- Programmer clock generator Si5341 for XCVR REFCK
- 64-bit 4GB DDR4
- 154 LVDS connected to FMC+(114 LVDS for FMC Edition)
- 32 XCVR TX/RX connected to FMC+. Up to 12.5Gbps per channel. (24 XCVR TX/RX for FMC Edition)
- USB 3.1 (Cypress FX3)
SOM HPS Subsystem:
- 64-bit 4GB DDR4 (can share with FPGA)
- UART, GPIO x2, Gigabit Ethernet PHY x2, USB PHY x1
- 32GB eMMC
- RTC, Temperature Sensor and EEPROM

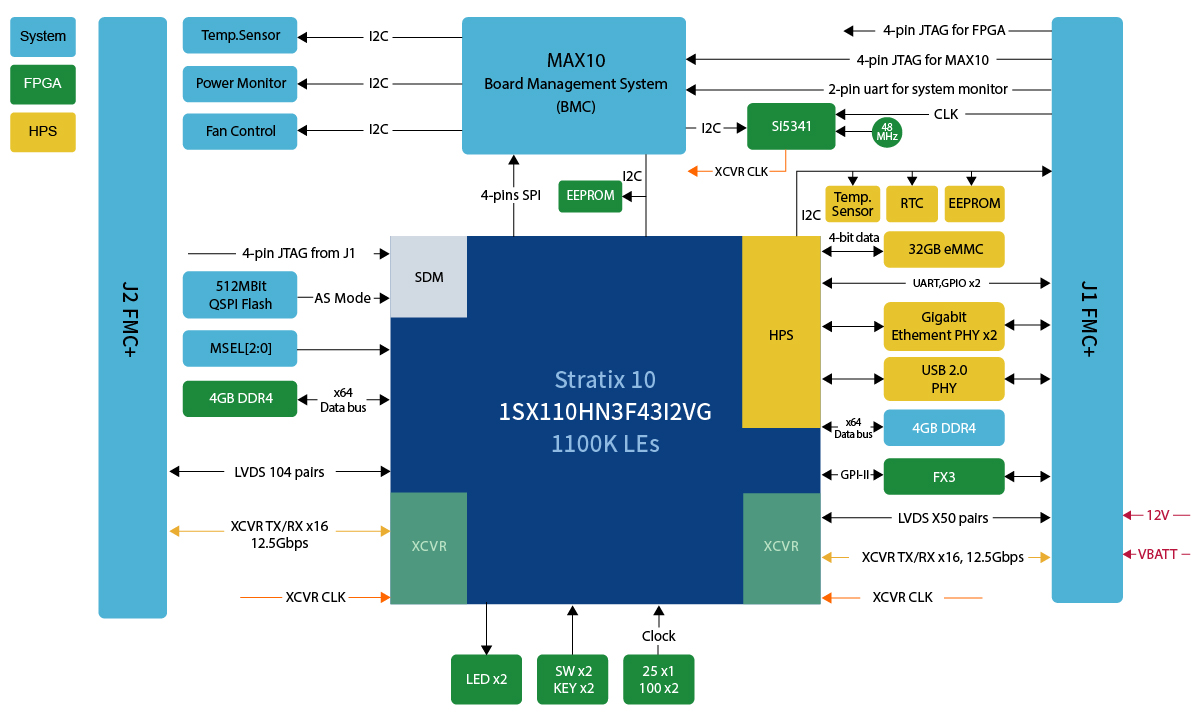

SOM Block Diagram:

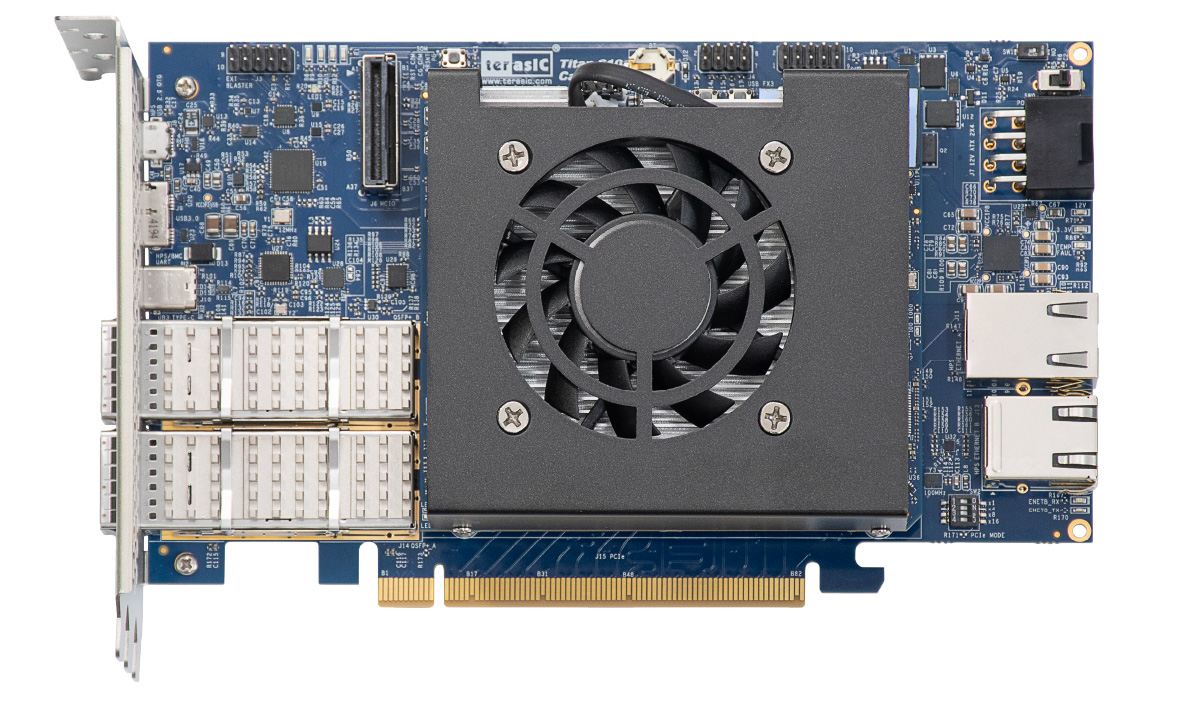

Evaluation Kit Specification
The Evaluation kit is composed of a Module and Carrier.

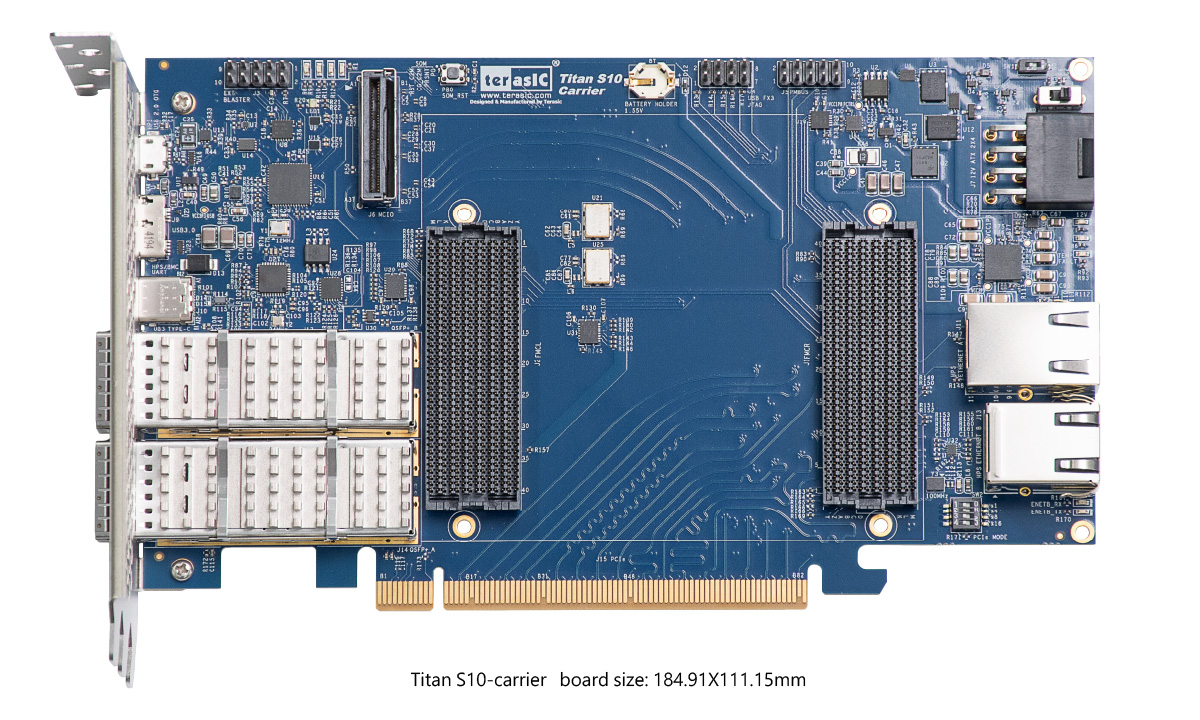

Carrier Board System:
- PCIe Form Factor: Full Height, ¾ Length
- On-Board USB Blaster III and 2 x5 JTAG Header
- 2x3 ATX Power Connector
- Type-C connector for HPS terminal and Board Management
- Interface: FMC+ Connector x2 (for SOM installation)
- Active Heatsink (on SOM)
Carrier Board FPGA Subsystem:
- PCIe Gen3 x16
- Two QSFPDD Ports. Up to 10.3125 Gbps per channel.
- MCIO x8 Connector for PCIe
- USB 3.0 Port (USB 3.0 Micro B Connector)
- Clock source for the Si5341 on SOM
- 4GB DDR4 (on SOM)
Carrier Board HPS Subsystem:
- UART Port (Type-C Connector)
- Dual Ethernet PHY + RJ45
- USB 2.0 OTG Port (Micro AB Connector)
- Battery Holder for RTC
- 4GB DDR4, 32GB eMMC, RTC, Temperature Sensor and EEPROM (on SOM)
