母板 MAX 10 Altera MAX 10 FPGA Evaluation Kit

max10e

Altera MAX 10 FPGA Evaluation Kit

Altera MAX 10 FPGA, 晶元型号10M08SAE144C8G(或是工程样板,即10M08SAE144C8GES)

  • 8000个逻辑单元 (LE)
  • 378 Kb M9K memory
  • 32 – 172 (KB) user flash memory
  • 一个ADC转换器, 采样率1MSPS,分辨率12-bit

FPGA 配置电路

  • JTAG 插头,可外接USB-Blaster II,或者是Ethernet Blaster下载线缆
  • 双配置文件(即出厂设置文件和用户配置文件)的flash存储空间
  • 通过.pof文件(Programmer Object File)进行双配置文件的自我配置
  • 通过.sof文件(SRAM Object File)进行FPGA临时的工程调试

嵌入式时钟电路

  • 50 MHz 振荡器作为 FPGA 全局时钟输入

通用用户 I/O

  • 8个模拟输入 I/O,14 个Arduino I/O,40个通用 I/O
  • 5个红色用户自定义LED灯
  • 一个绿色电源指示灯

按钮和拨码开关

  • 一个重配置按钮 (SW2)
  • 一个全器件寄存器复位按钮(SW1)
  • 用户拨码开关(SW3)

电源

  • 采用USB线缆(来自PC或者USB接口充电器)
  • 一个绿色电源指示灯(D6)
  • 测试点(手动用万用表测量)
  • 功耗测试点(TP2 - TP5)和电压测试点(TP1, TP6 - TP9)

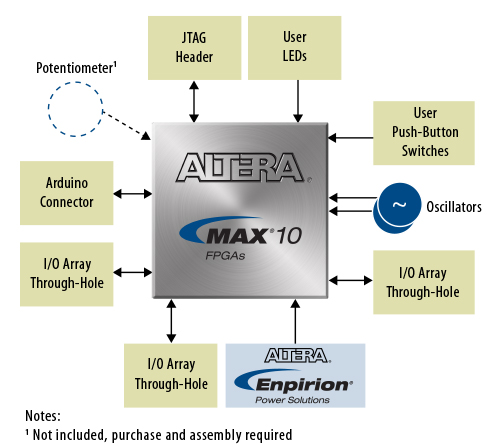

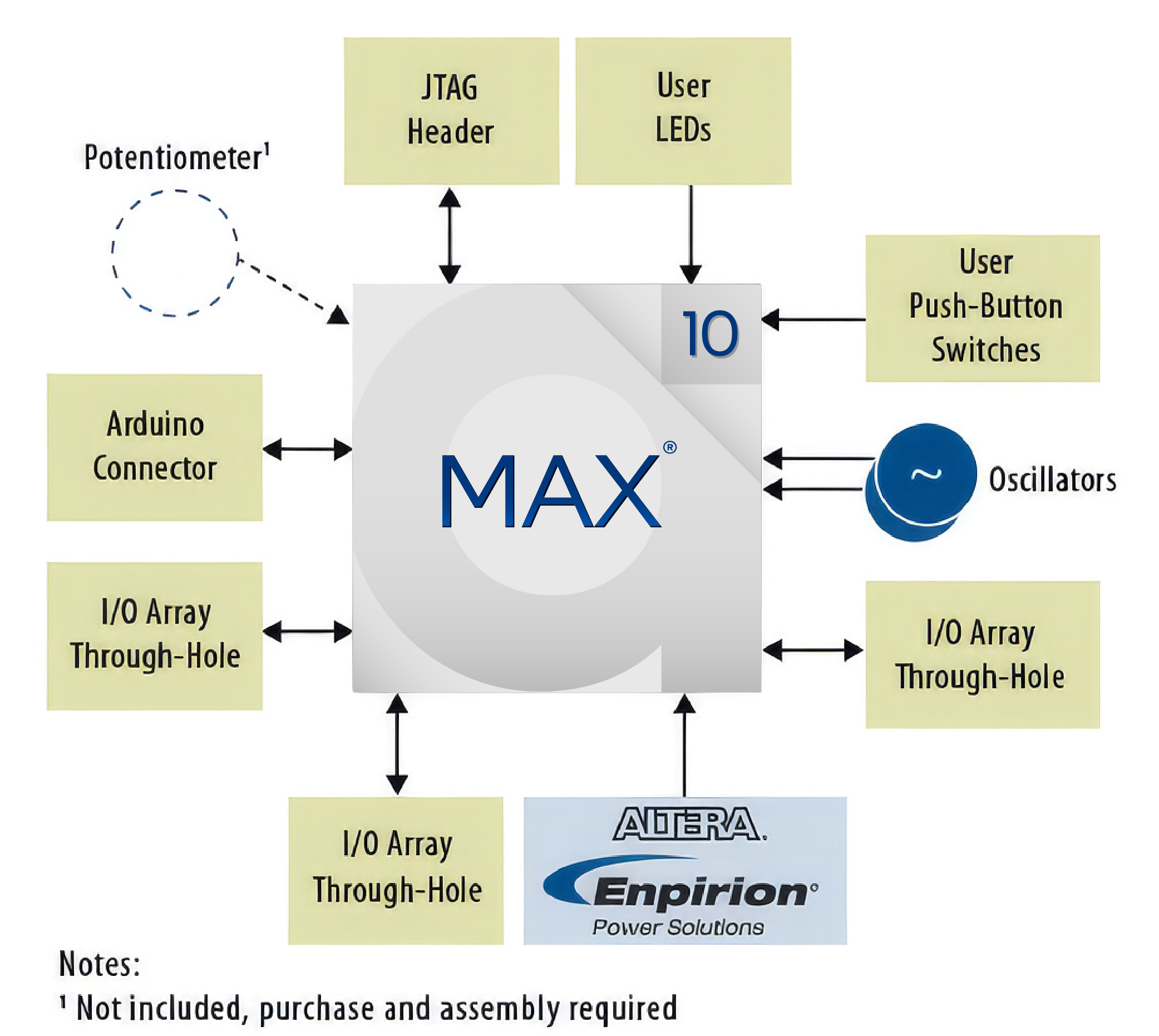

MAX 10 FPGA Evaluation Board Block Diagram
