DE25-Standard

• FPGA 芯片型号：A5ED013BB32AE4SCS
• 板卡尺寸：166 毫米 × 130 毫米
• 板载 USB-Blaster III 调试器
• 支持 ASx4 配置模式，配备 128Mbits QSPI 闪存
• 可选配主动式散热片

FPGA 端接口与资源

• DDR4 内存：1GB 容量，32 位数据总线（无 ECC 校验），与 HPS（硬核处理器系统）共享
• SDRAM 内存：64MB 容量，16 位数据总线（无 ECC 校验）
• HDMI 1.4 输出接口（支持 1080P 分辨率）
• 1 个双通道 MIPI 连接器（用于连接摄像头 / 显示器）
• 复合视频输入接口
• 24 位音频编解码器：含麦克风输入（MIC-In）、线路输入（Line-In）、线路输出（Line-Out）
• 8 通道模数转换器（ADC），配备 2×5 引脚接口
• 红外发射 / 接收模块
• 1 个 3.3V 2×20 引脚 DE-GPIO 接口
• 1 个 HSMC 高速连接器（含 4 个收发器）
• 用户交互资源：10 个用户 LED、4 个按键、10 个滑动开关、6 个七段数码管
• 温度传感器与风扇控制器

HPS 端接口与资源

• MicroSD 卡插槽
• DDR4 内存：1GB 容量，32 位数据总线（无 ECC 校验），与 FPGA 共享
• 千兆以太网物理层芯片（PHY）+ RJ45 网口
• 2 个 USB 主机接口（配备 USB Type-A 连接器）
• UART 转 USB 接口
• 128×64 分辨率 LCD 显示屏
• 加速度传感器
• 状态指示资源：1 个 LED、1 个按键、1 个冷复位按键
• 1 个 3.3V 1×6 引脚 GPIO 接口

软件支持

• FPGA 示例代码
• Linux 板级支持包

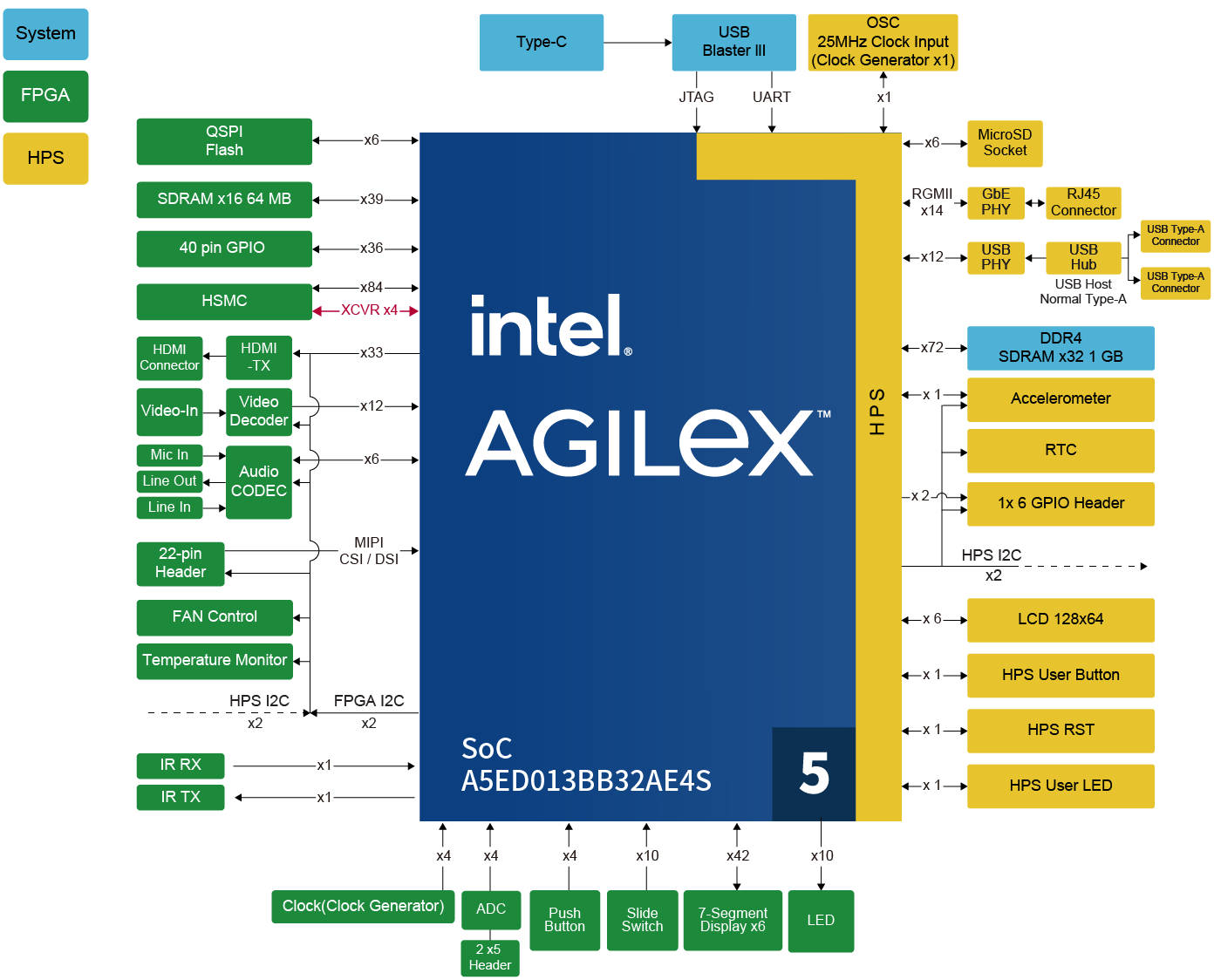

功能框图

2×20 引脚 GPIO 子卡连接支持

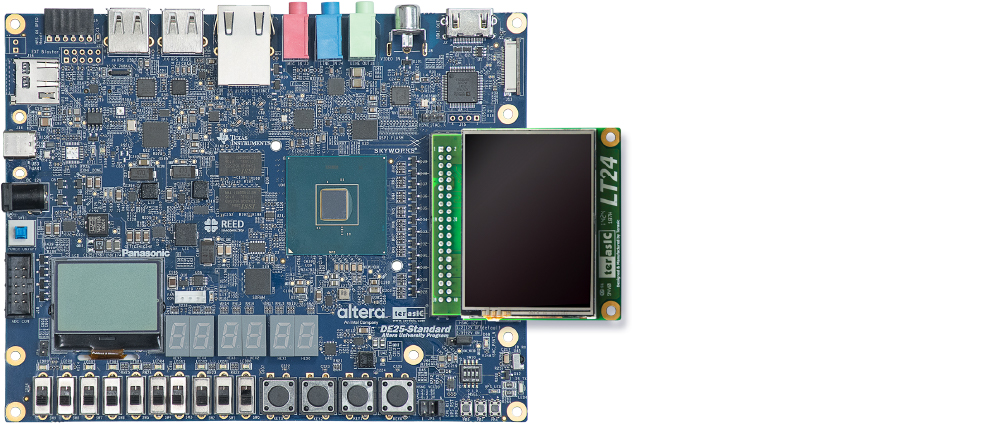

支持连接 LT24 子卡

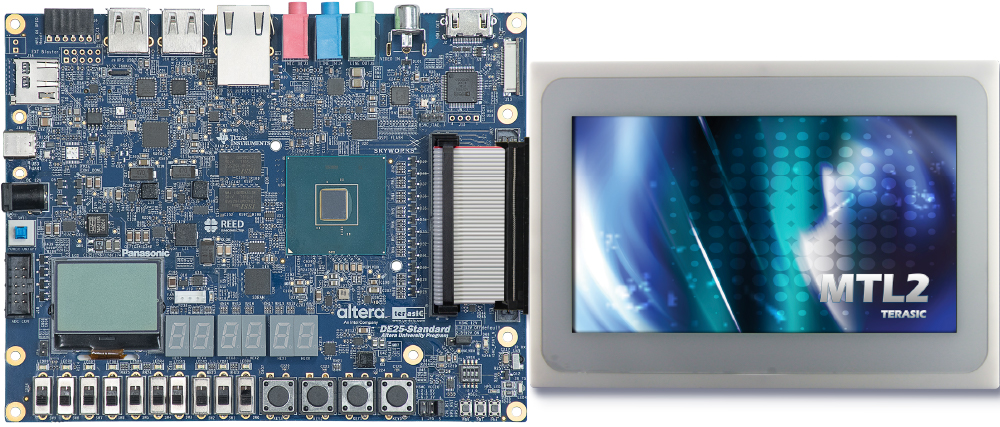

支持连接 MTL2 子卡



支持连接 D8M 子卡

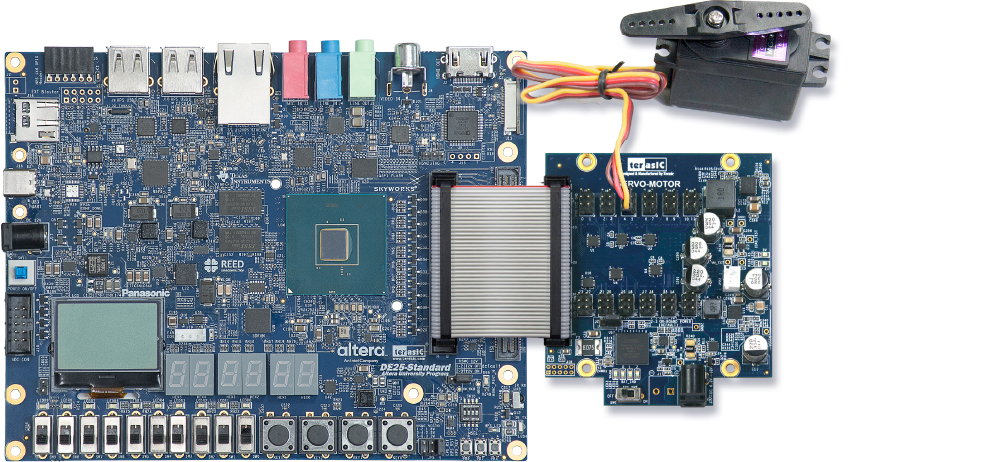

支持连接 SMK 子卡

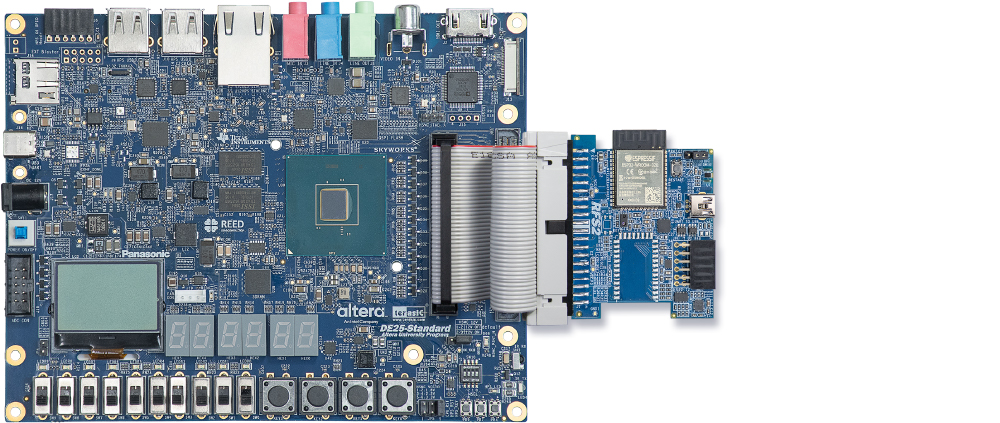

支持连接 RFS2 子卡



HSMC 子卡连接支持

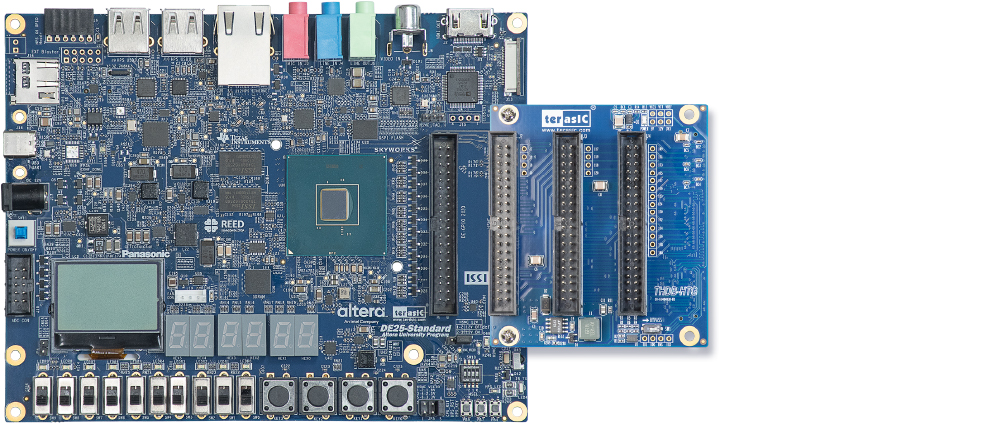

支持连接 HTG 子卡

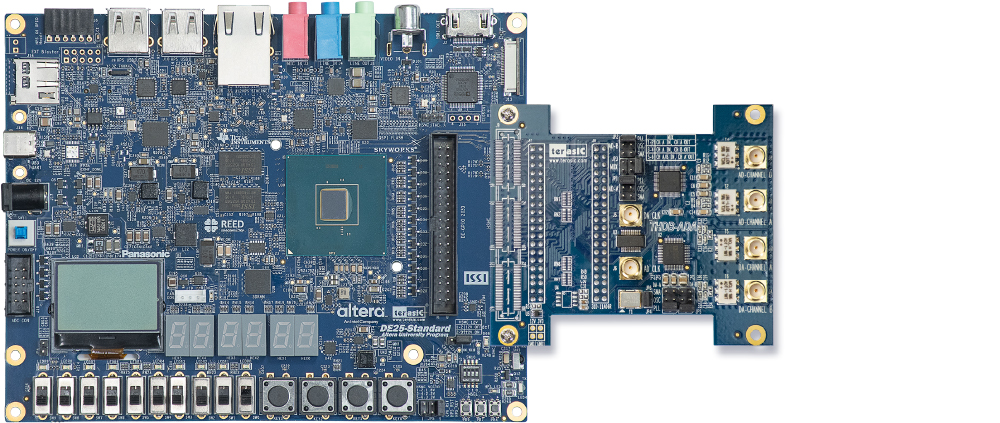

支持连接 ADA 子卡

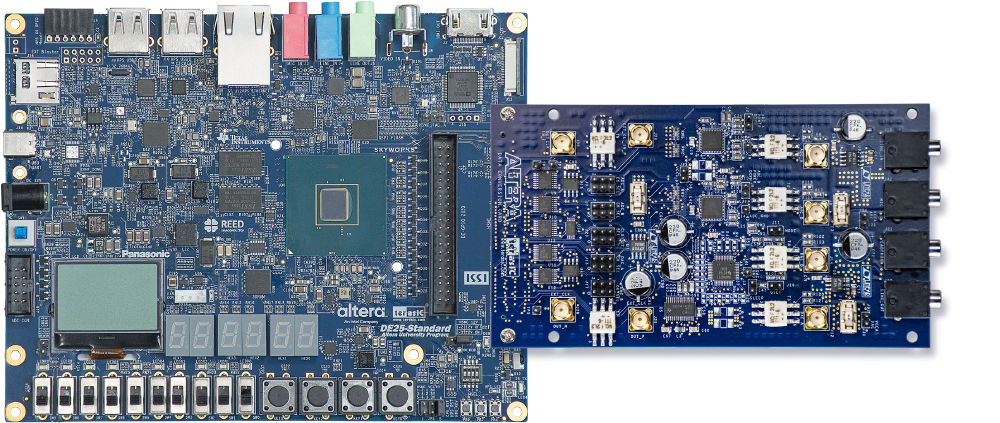

支持连接 DCC 子卡
